確認申請チェック

作成した物件データで、確認申請に必要な図面の記載の漏れや不備がないかをチェックします。

メモ

物件から確認申請をチェックする

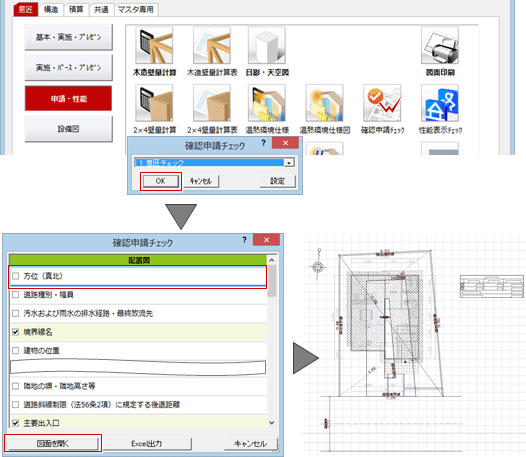

  1. 「処理選択」ダイアログの一覧から「確認申請チェック」をダブルクリックします。
    ※ 「確認申請チェック」は、出荷時、「意匠」タブの「申請・性能」に登録されています。
  2. ダイアログでチェックマスタを選び、「OK」をクリックします。
    出荷マスタ内容
    意匠チェック 配置図、床面積求積図、平面図、立面図、断面図、法規LVS、シックハウスを対象に、意匠的なチェックを行うマスタです。
    構造チェック木造壁量計算、木造基礎伏図、木造床小屋伏図、木造構造計算を対象に、構造的なチェックを行うマスタです。
  3. 次のダイアログでチェックする対象図面の項目を選び、「図面を開く」をクリックします。

    選択した項目の図面が開き、左側に「確認申請チェック」ウィンドウが開きます。
