出窓壁

1. 「柱壁」メニューから「出窓壁」を選びます。
2. ダイアログの「矩形」「台形」「入隅」「コーナー」を選びます。
3. 出窓壁の詳細な形状、壁仕上などを設定する場合は、「詳細」をクリックします。

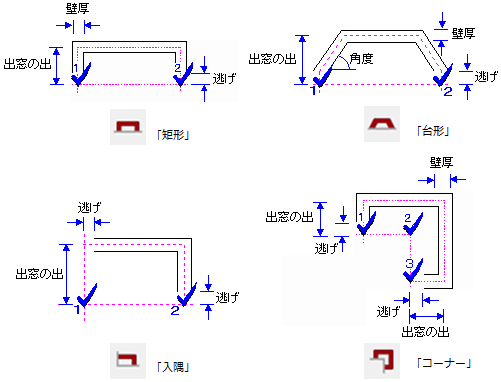

4. 出窓壁の入力位置をクリックします。次のように形状によって入力が異なります。


メモ

• 出窓壁の向きが建物内になる場合、出窓壁の終点をクリックする前に、マウスのホイール（中ボタン）またはキーボードの無変換キーを押すと、向きが反転します。
• 出窓壁を入力すると、角に補助点が追加されます。出窓壁に建具を入力するとき、「ピック（端点）」をONにして補助点を指定します。
• 出窓壁を入力すると、自動的に取り付け先の壁の包絡処理を行います。

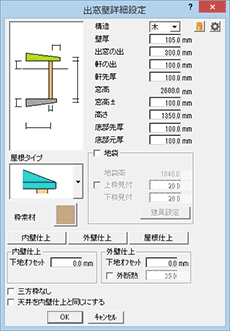

このダイアログは、「出窓壁」ダイアログの「詳細」をクリックして表示されます。

出窓壁の形状、地袋の設定については、「専用初期設定：出窓壁」を参照してください。

建具設定	「地袋」がONのときに、建具を設定します。 建材マスタモードによって、建具の選択が3Dカタログ建具、AM建具、AT建具のいずれかに切り替わります。
枠素材	窓台や三方枠の素材を設定します。 初期値は、「物件初期設定：素材」の「造作材」の素材です。
内壁仕上	出窓の内壁仕上を設定します。初期値は、内壁仕上マスタのNo.1です。
外壁仕上・屋根仕上	出窓の外壁仕上・屋根仕上を設定します。初期値は、「物件初期設定：外部標準－外部標準」の設定している内容になります。
下地オフセット	下地を取り付ける際に追加する厚みを設定します。 初期値は、「内壁仕上」「外壁仕上」で選択した仕上の下地オフセット値がセットされます。
外断熱	外壁断熱材の厚みを考慮するとき、ONにして断熱材の厚さを設定します。 厚さの初期値は、「物件初期設定：外断熱」の「外壁断熱材」で設定します。
三方枠なし	出窓壁（内部）に三方枠を付けないときは、OFFにします。 真壁、または畳床の部屋の出窓壁の場合、三方枠の左右枠は付きません。

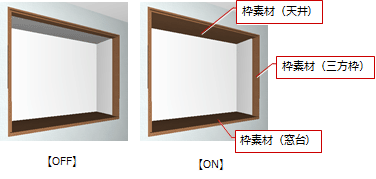

天井を内壁仕上と同じにする	出窓壁の天井を壁と同じ素材にするときは、ONにします。 OFFのとき、出窓壁の天井は「枠素材」と同じになります。

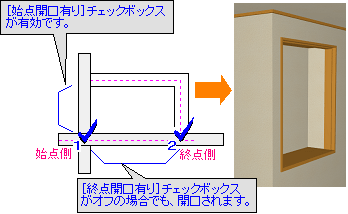

開口	「入隅」のときに設定可能です。 始点側に接する壁が通常壁の場合に、出窓壁部分を開口とするときは、「始点開口有り」をONにします。終点側に接する壁を開口とする場合は、「終点開口有り」をONにします。

地袋付き出窓壁の面積における他図面および積算への影響範囲は、次のとおりです。
