小屋換気口／棟換気口

1. 「シンボル」メニューから「換気口」の「小屋換気口」を選びます。

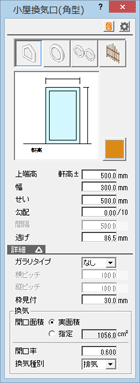

2. 「小屋換気口」ダイアログで小屋換気口の形状を選択します。
3. 上端高、幅、せい、目地タイプ、枠見付などを設定します。
4. 配置する位置をクリックします。
   角型・円形・ヤギリの配置基準点は、小屋換気口の幅の中心です（プログラム固定）。


メモ

• 「表」側が可視方向となります。軒線が入力されている場合、マウスカーソルを軒線付近に移動すると「表」「裏」が自動判定されます。軒線が入力されていない場合、上方向が「表」となります。可視方向でないとパースモニタや立面図などには描画されません。
• 基準点と方向を指定して入力するには、Shiftキーを押しながら配置位置をクリックし、次に方向をクリックします。入力方法を「1点方向」に変更しても同様に入力できます。

• 小屋換気口は、「性能」メニューの「換気」にある「小屋裏換気口判定表」で小屋裏給排気の判定を行うとき、判定の対象となります。
• 屋根伏図では平面的に小屋換気口を入力するため、取付位置が視覚的にわかりにくいという場合は、立面図の「外部」メニューの「小屋換気口」で入力することもできます。

上端高	小屋換気口の上端の高さを軒高基準で設定します。
幅 せい 勾配	小屋換気口の幅やせいなどを設定します。
	小屋換気口の厚さは、50㎜固定です。
間隔	「変形2」のとき、２つの小屋換気口の間隔（円の中心点間の距離）を設定します。

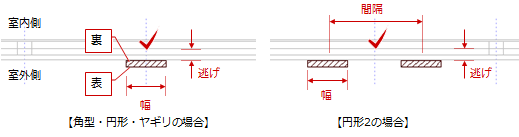

逃げ	クリックした位置から小屋換気口（裏面）までの逃げを入力します。 オフセットの初期値は、「壁の逃げ（※1）」＋「外壁仕上厚（※2）」で設定されています。 ※1：「物件初期設定：壁」の【逃げ】にある「壁類の逃げ」の値 ※2： 外部標準マスタで選択されている外壁仕上厚の設定（外壁仕上厚＋下地厚＋下地オフセット厚＋断熱材厚）

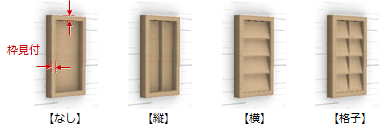

ガラリタイプ	小屋換気口の目地タイプ（なし、縦、横、格子）を選び、「横ピッチ」「縦ピッチ」に目地の間隔を設定します。 ※ 目地は、設定したピッチに近い値で均等に割り付けられます。 ※ 各目地タイプの立体で表現される羽（目地）の幅や羽の角度は、プログラム固定です。

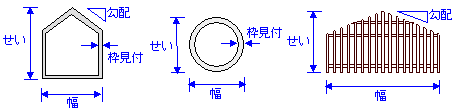

枠見付	小屋換気口の枠見付を設定します。 小屋裏給排気の判定を行うときに使用される面積は、枠見付部分の面積を差し引いた値になります。

ヤギリ専用の設定

横桟設定	横桟の本数（ 2 ～ 10本）を設定します。または格子状に設定します。
桟見付	桟の見付寸法を設定します。桟の厚さは、25㎜です（プログラム固定）。
桟ピッチ	設定したピッチに近い値で、均等に桟が割り付けられます。

小屋裏換気口の判定に関する設定

開口面積	実面積	設定した形状から枠見付を除いた換気開口面積を算出するとき、ONにします。
	指定	換気開口面積を手入力したいとき、ONにして面積を設定します。
	ヤギリの場合、換気開口面積を手入力したいときは「換気」をONにして、面積を設定します。小屋裏給排気の判定で使用されるヤギリの面積は、この換気開口面積が使用されます。ヤギリを小屋裏給排気の判定の対象としないときは、OFFにします。
開口率	実際に使用する換気口で有効となる開口率を設定します。 初期値は、「専用初期設定：屋根シンボル－換気関連」の「開口率」で設定します。
換気種別	小屋裏換気口の判定条件を「軒裏又は小屋裏給気・小屋裏排気」とした場合に、判定時の小屋裏換気口の給排気を設定します。 判定条件 給気 排気 小屋裏給排気 給排気 給排気 軒裏給排気 なし なし 軒裏又は小屋裏給排気・小屋裏排気 給気 排気 軒裏又は小屋裏給気・棟排気 給気 給気

「シンボル」メニューの「換気口」にある「棟換気」を使用します。屋根線属性が「棟木」｢隅木｣になっている屋根線上に棟換気を配置する位置をクリックします。

メモ

• 棟換気口は、「性能」メニューの「換気」にある「小屋裏換気口判定表」で棟排気の判定を行うとき、判定の対象となります。
• 棟瓦が配置されているときは、棟瓦の属性ダイアログの「換気サイズ」をONにすることで、換気口を設定できます。
