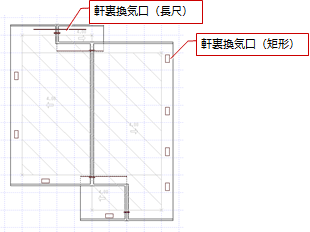

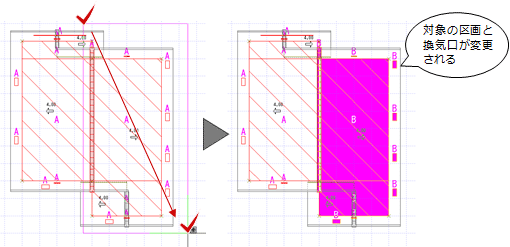

軒裏換気口読込／換気グループ設定／小屋裏換気口判定表

小屋裏換気口判定表を作成するA230925_ska_sec01

「性能」メニューから「換気」の「小屋裏換気口判定表」を選びます。

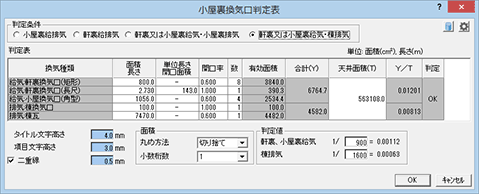

「小屋裏換気口判定表」ダイアログの「判定条件」を設定します。
セルをダブルクリックして、値を変更することができます。
「判定」を確認して、「OK」をクリックします。
判定表の配置位置をクリックします。

「小屋裏換気口判定表」ダイアログの機能A230925_ska_sec02

判定条件
小屋裏給排気	小屋裏換気口の給排気のみで判定します。
軒裏換気口	軒裏換気口の給排気のみで判定します。
軒裏又は小屋裏給気・小屋裏排気	軒裏換気口の給気と小屋換気口の排気、または小屋換気口の給気と排気で判定します。
軒裏又は小屋裏給気・棟排気	軒裏換気口の給気と棟換気口（棟瓦も含む）の排気、または小屋裏換気口の給気と棟換気口の排気で判定します。
判定表
換気種類	「判定条件」より判定対象の換気を表示します。
面積長さ	入力データから算出された換気の面積を表示します。長尺タイプの軒裏換気口のみ長さを表示します。
単位長さ開口面積	長尺タイプの軒裏換気口の1mあたりの開口面積を表示します。
開口率	換気の開口率を表示します。有効面積（Y）の算出に使用されます。
数	換気の数を表示します。
有効面積（Y）	「面積×開口率×数」の値を表示します。
合計	小屋換気口、軒裏換気口、棟排気ごとに有効面積の合計を表示します。
天井面積（T）	天井面積区画の面積を表示します。
Y／T	「有効面積（合計）／天井面積」の値を表示します。
判定	「有効面積（合計）／天井面積」の値が、判定値以上の場合は「OK」、判定値未満の場合は「NG」と表示されます。判定値は、「判定値」で変更できます。
判定値
システム	「判定条件」で指定した条件の判定値を設定します。判定値の初期値は、「専用初期設定：申請－小屋裏換気口判定」の「判定条件」で設定します。
