集水器1／集水器2／集水器移動

1. 「排水」メニューから「集水器」の「集水器1」を選びます。
2. 「集水器1」ダイアログで形状を設定します。
   集水器の形状については、「専用初期設定：排水シンボル－集水器」を参照してください。

3. 集水器のラバーバンドを確認しながら、集水器を入力する位置をクリックします。


メモ

• 軒樋に直接取り付き、形状は軒樋と同じタイプの集水器を入力するには、「排水」メニューの「集水器」の「集水器2」を使用します。
• 集水器の形状の初期値は、「専用初期設定：排水シンボル－集水器」で設定します。
• 集水器の素材の初期値は、「物件初期設定：素材」の「樋」で設定します。
• 樋関連のシンボルは、不出力ペンで作図されます。これらのシンボルを印刷したいときは、「専用初期設定：図面作成条件」の「樋表示」をONにします。すでにシンボルを入力しているときは、「図面化」を実行します。

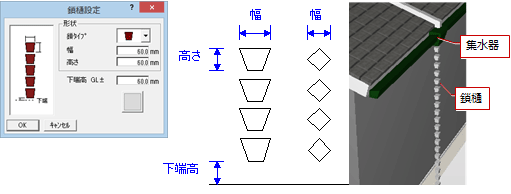

• 集水器から竪樋に接続するのではなく、集水器から鎖樋を付けるには「集水器1」「集水器2」ダイアログの「鎖樋」をONにして「詳細」で形状を設定します。


軒樋に沿って集水器を移動するときは、「排水」メニューの「集水器移動」を使用します。

メモ

• 「移動」メニューの「移動」、トラッカーを使って移動できますが、軒樋からずれてしまう可能性があります。
