小屋換気口

立面図で外壁仕上に小屋換気口を入力して、屋根伏図に反映します。

小屋換気口を入力する

「外部」メニューから「小屋換気口」を選びます。

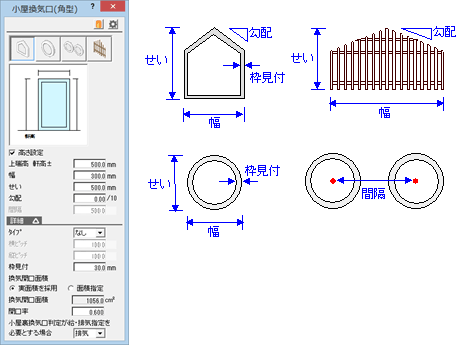

「小屋換気口」ダイアログで形状などを設定します。
「高さ設定」で基準高を設定します。
マウスで任意に高さを設定する場合は、「高さ設定」をOFFにします。
入力対象の外壁仕上、または妻壁をクリックします。
小屋換気口の位置をクリックします。

メモ

この操作を行うには、「基本設定：システム1」の「図面のリアルタイム連動」にある「する」がONである必要があります。
小屋換気口の「開口率」の初期値は、屋根伏図の「専用初期設定：屋根シンボル－換気関連」で設定します。
