日影天空用建物確認

日影天空用建物の形状をモニタで確認します。

モニタで日影天空用建物を確認する

「日影」メニューから「日影天空用建物確認」を選びます。

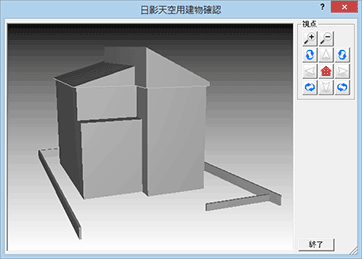

「日影天空用建物確認」ダイアログで、建物の形状などを確認します。
確認を終えたら、「終了」をクリックします。

メモ

モニタに測定水平面、敷地、道路、時刻日影図も表示するときは、「専用初期設定：日影」の「日影天空用建物確認で測定水平面、敷地、道路も確認する」をONにします。
このときの時刻日影図の色は、「専用初期設定：塗り潰し」の「時刻日影」の設定が連動します。
モニタの背景は、「共通初期設定：パースモニタ－背景（姿図・3D部品）」で変更できます。
