天空率表

1. 「天空」メニューから「天空率表」を選びます。
2. 敷地をクリックします。

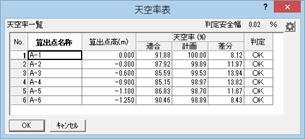

3. 「天空率表」ダイアログで各算出点の高さ、天空率、判定を確認して、「OK」をクリックします。

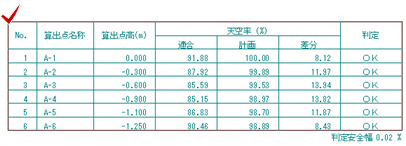

4. 天空率表の配置位置をクリックします。


メモ

• 天空率の判定は、「適合建物の天空率＋判定安全幅 ≦ 計画建物の天空率」を満たす場合、「OK」になります。判定安全幅は、「専用初期設定：天空率－天空図・表」で設定します。
• 天空率の小数桁数は、「専用初期設定：天空率－共通」の「小数桁数」で設定します。
  ただし、適合建物の丸め方法は「切り上げ」、計画建物は「切り捨て」に固定です。
• 天空率表のサイズは「専用初期設定：天空率－天空図・表」の「天空率表」で設定します。
  文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。

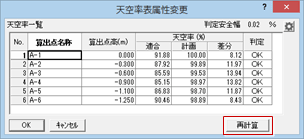

• 天空率表を配置後に算出点の測定高を変更した場合は、表の属性変更で「再計算」をクリックして天空率を再計算します。


判定でNGになった場合は、次のような対処方法があります。

・ 敷地と建物の位置関係を修正する

・ 屋根伏図で、斜線にかからないように屋根を編集する

・ プラン変更して建物領域を縮小する

ここでは、敷地と建物の位置関係を修正する手順を紹介します。

敷地と建物の位置関係を修正する

1. 「編集」メニューの「敷地移動」で敷地を移動します。
2. 「天空」メニューの「天空用計画建物再作成」を実行します。
3. 判定を確認します。
