べた基礎／土間コンクリート／防湿コンクリート

ここでは、べた基礎の入力の操作を解説しますが、土間コンクリート、防湿コンクリートも同様に入力できます。

1. 「基礎」メニューから「べた基礎・土間コンクリート」の「べた基礎」を選びます。

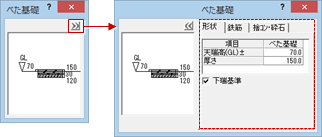

2. 部材の形状、鉄筋などを変更するときは、「べた基礎」ダイアログの「＞＞」をクリックして各項目を設定します。

3. べた基礎の領域を入力します（入力方法：多角円形）。


メモ

• べた基礎、土間コンクリート、防湿コンクリートの表現は、「専用初期設定：描画条件」の「表現タイプ」で設定します。
• 土間コンクリートのレベル表示は、「専用初期設定：描画条件」の「土間コンレベル表示」で設定します。

　

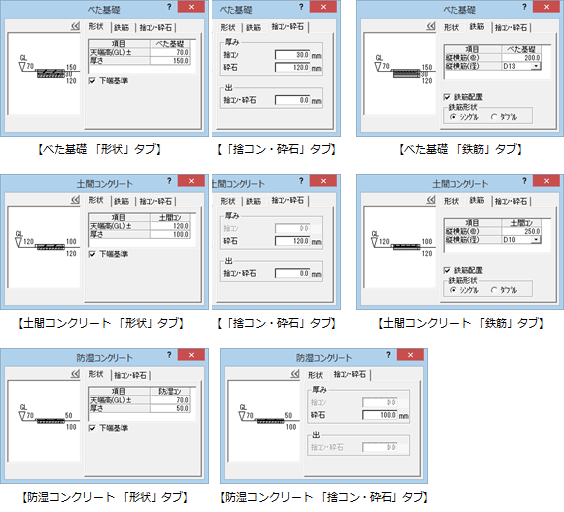

「形状」「捨コン・砕石」タブ

部材の各寸法を設定します。

各項目については、「べた基礎、土間コン、防湿コンの形状を設定するには」を参照してください。

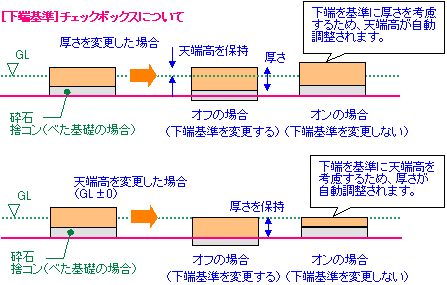

下端基準	「厚さ」「天端高」を変更する場合に、下端高を変更しないときはONにします。OFFのときは天端を基準にして変更されます。 「下端基準」がONの場合、「厚さ」を変更したときは「天端高」が自動調整され、「天端高」を変更したときは「厚さ」が自動調整されます。

「鉄筋」タブ

鉄筋を配置するときは「鉄筋配置」をONにして、「シングル」または「ダブル」を選択します。

各項目については、「シングル配筋のときの鉄筋を設定するには」「ダブル配筋のときの鉄筋を設定するには」を参照してください。

防湿コンクリートには、鉄筋の設定はありません。
