初期設定：固定荷重
使用する固定荷重を設定します。
固定荷重の初期値は、「建築基準法施行令第84条」、「木造軸組工法住宅の許容応力度設計」、旧指針の「3階建ての木造住宅の構造設計と防火設計の手引き」などの数値を参考にして、弊社独自に設定しています。
地震力は建物重量（固定荷重・積載荷重などから算出）より算定するため、建物実状に合った荷重を設定する必要があります。実務で使用する場合は、必ず建築基準法施行令第84条などを参照し、建物の仕上がどの種別に当てはまるか判断した上で、建物実状に合わせた荷重を設定してください。

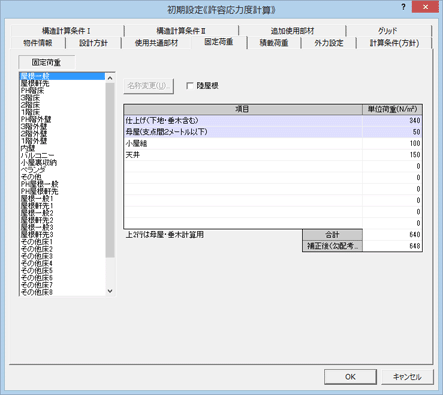

固定荷重を設定するにはA630220_skt_sec01
固定荷重を設定する部位を選んで、「項目」「単位荷重」で構成する部材と荷重を確認します。
| 固定荷重 | 設定する部位の固定荷重を選び、「項目」「単位荷重」を設定します。 ・ 各階で外壁の固定荷重が異なる場合は、「3階外壁」～「1階外壁」でそれぞれの荷重を設定します。 ・「1階床」の固定荷重は、「根太の設計」（1階の根太）、「基礎の設計」（接地圧の算出）で使用します。 |
|||||||||
| 名称変更 | 「バルコニー」「小屋裏収納」「ベランダ」「その他」「PH屋根一般」「PH屋根軒先」「屋根一般1～3」「屋根軒先1～3」「その他床1～9」の固定荷重の名称を変更できます。 使用する固定荷重の種類が複数ある場合、名称を変更しておくと、固定荷重を識別しやすくなります。 ※「屋根一般」～「内壁」までの固定荷重の名称は変更できません。  |
|||||||||
| 項目 | 荷重の項目を入力します。 「▼」をクリックすると、固定荷重マスタに登録した内容が一覧表示されます。その中から選択することもできます。 固定荷重の名称と単位荷重は、  「設定」メニューの「マスタ設定」の「固定荷重マスタ設定」で登録しておくことができます。 |
|||||||||
| 単位荷重 | 荷重の単位荷重N/㎡を入力します。 ・ 屋根荷重の場合、上2行（薄紫の行）が「母屋の設計」「垂木の設計」で使用されます。 ・ 床、小屋裏収納、バルコニー、ベランダ荷重の場合、上2行（薄紫の行）が「根太の設計」で使用されます。 |
|||||||||
| 合計 | 単位荷重の合計が表示されます。 | |||||||||
| 補正後（勾配考慮） | 屋根荷重の場合、「補正後（勾配考慮）」には、上2行（薄紫の行）の単位荷重の合計を勾配で補正し、その値に残りの行の単位荷重を加算したものが表示されます。 | |||||||||
| 陸屋根 | 「屋根一般」「屋根軒先」「PH屋根一般」「PH屋根軒先」「屋根一般1～3」「屋根軒先1～3」のときに設定可能です。 勾配が0°の屋根のときは、ONにします。 勾配屋根と陸屋根の積雪荷重の計算は、次のように異なります。 勾配屋根は、「初期設定：外力設定」の「屋根勾配」「屋根形状係数」を考慮して積雪荷重を計算します。 一方、「陸屋根」がONの固定荷重を使用すると、内部的に屋根形状係数を「1.0」として積雪荷重を計算します。 ※ 短期積雪用荷重（N/㎡）＝積雪荷重×屋根形状係数 ※ 積雪荷重＝垂直積雪量×単位荷重
|
|||||||||
| 屋外用 | 「バルコニー」「ベランダ」「その他」「その他床1～9」のときに設定可能です。 短期の積雪荷重が考慮したい固定荷重のときは、ONにします。 ※「小屋裏収納」は「屋内用」専用です。 |
固定荷重の設定項目についてA630220_skt_sec02
この固定荷重だけでは構造計算されません。重量の算出には、固定荷重のほかに各部位の長さや面積が必要になるため、
「荷重」メニューのコマンドで鉛直荷重データを入力する必要があります。
データを読み込んだ場合は、意匠データから連動して鉛直荷重データが配置されます。
| 固定荷重 | 備考 | 名称変更 | 他の設定 | 個別計算で使用 |
| 屋根一般 屋根軒先 |

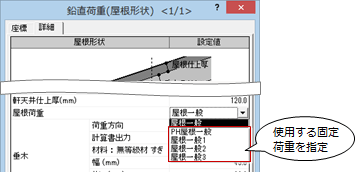

鉛直荷重（屋根形状）で使用します。 | × | 陸屋根 | ○ |
| PH階床 | PH階の鉛直荷重（床）で使用します。 | × | × | |
| 3階床／2階床／1階床 | 1～3階の鉛直荷重（床）で使用します。 | × | ○ | |
| PH階外壁 | PH階の鉛直荷重（外壁）で使用します。 | × | × | |
| 3階外壁／2階外壁／1階外壁 | 1～3階の鉛直荷重（外壁）で使用します。 | × | ○ | |
| 内壁 | 1～3階の鉛直荷重（内壁）で使用します。 | × | ○ | |
| バルコニー | 基本的に造りつけのバルコニー、テラスとして利用します。鉛直荷重（バルコニー）で使用します。 | ○ | 屋外用 | × |
| 小屋裏収納 | 屋根領域内の小屋裏収納の荷重領域に利用します。鉛直荷重（小屋裏収納）で使用します。 | ○ | 屋内用 | × |
| ベランダ | 基本的にベランダの荷重領域に利用します。鉛直荷重（ベランダ）で使用します。 | ○ | 屋外用 | × |
| その他 | 上記以外の荷重領域に利用します。鉛直荷重（その他）で使用します。 | ○ | 屋外用 | × |
| PH屋根一般 PH屋根軒先 |
鉛直荷重（屋根形状）で使用します。 | ○ | 陸屋根 | × |
| 屋根一般1～3 屋根軒先1～3 |
鉛直荷重（屋根形状）で使用します。 | ○ | 陸屋根 | × |
| その他床1～9 | 鉛直荷重（その他）で使用します。 | ○ | 屋外用 | × |
| その他壁1～4 | 鉛直荷重（妻壁）で使用します。 | ○ | × |
