Q：道路が2段階に傾斜しているときの天空率の検討方法を教えてください。

A：道路の傾斜が2段階になっている場合、適合建物の勾配や算出点の高さは自動設定されません。道路の傾斜が変わる位置で適合建物を分割し、勾配を編集する必要があります。また、道路の高低差に合わせて算出点の高さも変更します。

検討方法について

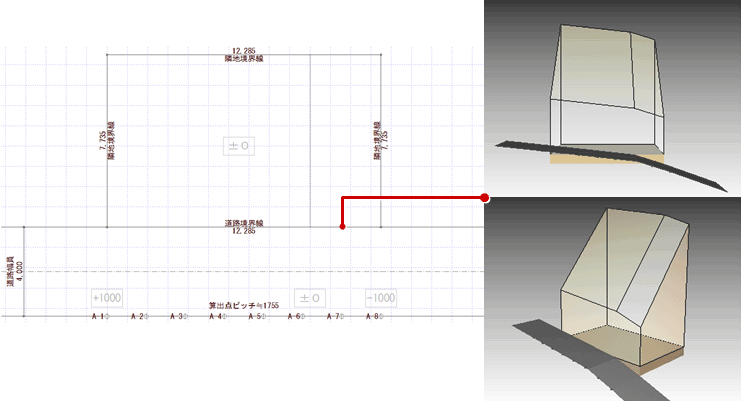

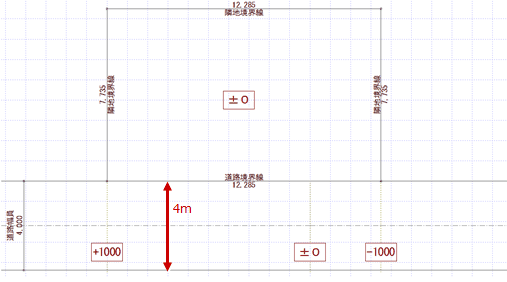

道路の左側が＋1000㎜、中央から右寄りが±0㎜、右側が－1000㎜という2段階の傾斜がある道路を例に解説します。
ここでは、道路境界線の「隣地高低差」「隣地高低差2」を「0」に設定し、算出点を同一の高さ（ここではGL±0の位置）で配置します。そのあと、道路の傾斜に合わせて適合建物、算出点の高さを個別に編集していきます。

メモ

道路斜線の高低差緩和がある場合は、緩和高を考慮した計算が必要になります。
緩和された算出点の高さについては、BEST FAQ「Q：道路が傾斜しているときの天空率について教えてください。」の「道路の高低差が1mを超えるときの天空率」をご参照ください。

算出点を配置する

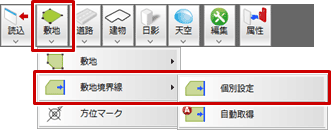

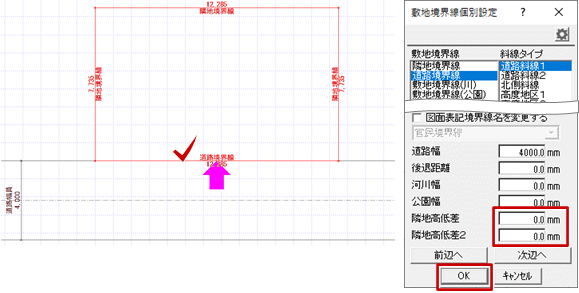

「敷地」メニューから「敷地境界線」の「個別設定」を選びます。
道路境界線の「隣地高低差」「隣地高低差2」は「0」に設定します。

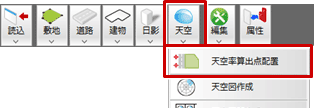

「天空」メニューから「天空率算出点配置」を選びます。

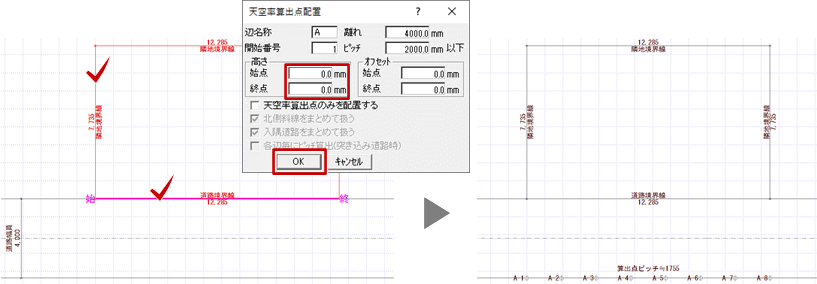

敷地、道路境界線を順にクリックして、算出点を配置します。

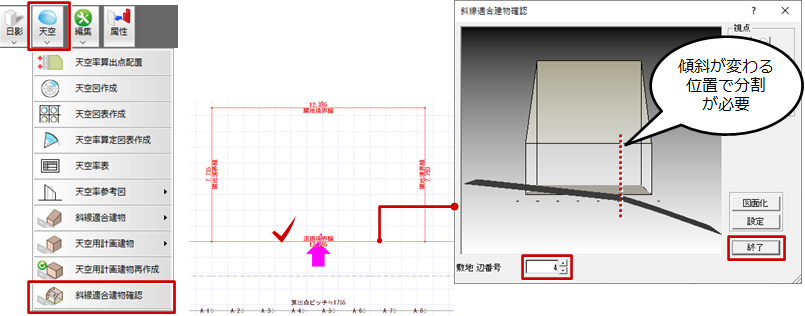

「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
適合建物の勾配が道路の傾斜に合っていないので、編集が必要になります。

適合建物を編集する

適合建物を選択します。

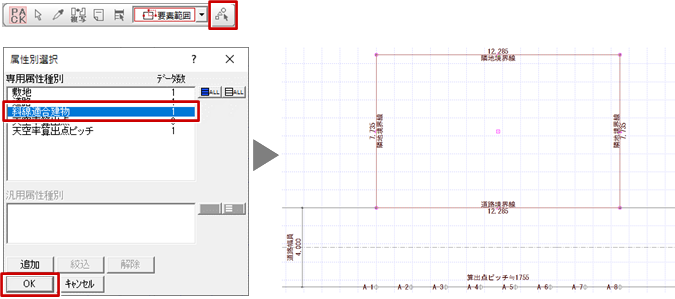

※ 適合建物が敷地と同じ形状で選択しにくいときは、「属性別選択」をクリックして、「斜線適合建物」を選びます。
　

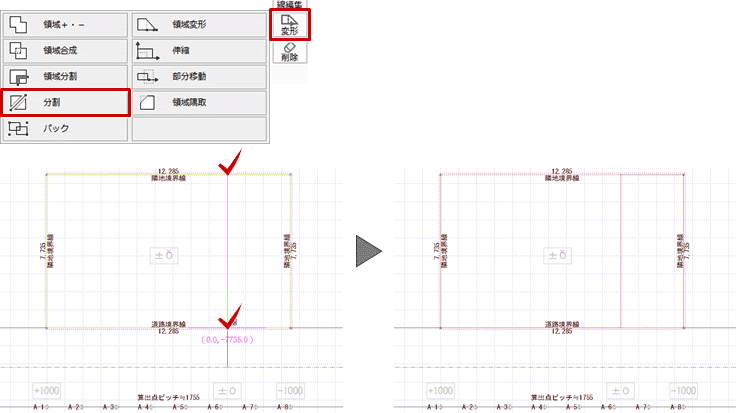

「変形」メニューから「分割」を選んで、道路の傾斜が変わる位置で適合建物を分割します。
　
「天空」メニューから「斜線適合建物」の「斜線適合建物高さ変更」を選びます。

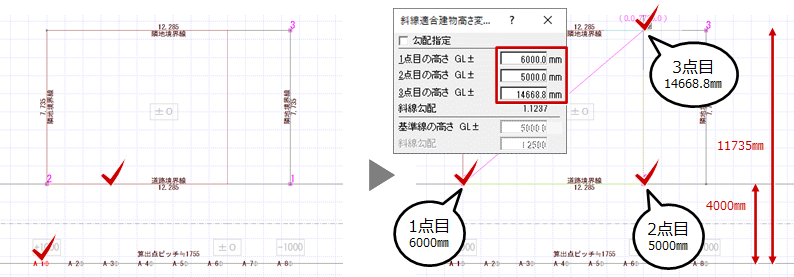

任意の算出点をクリックして、左側の適合建物を選びます。
「斜線適合建物高さ変更」ダイアログの高さを次のように設定します。
　「1点目の高さ」：6000㎜（＝4000×1.25＋1000）
　「2点目の高さ」：5000㎜（＝4000×1.25＋0）
　「3点目の高さ」：14668.8㎜（＝11735×1.25＋0）
1、2、3点目の高さの位置を順にクリックします。

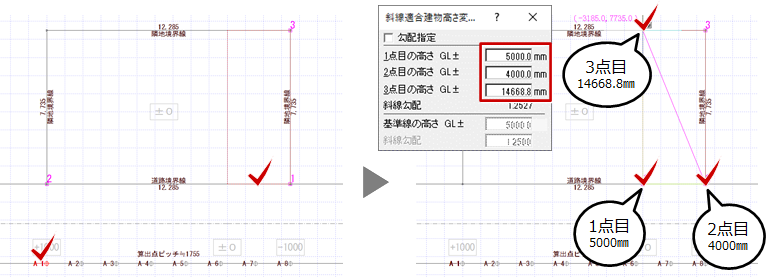

同様に、右側の適合建物の高さも変更します。
「斜線適合建物高さ変更」ダイアログの高さは次のように設定します。
　「1点目の高さ」：5000㎜（＝4000×1.25＋0）
　「2点目の高さ」：4000㎜（＝4000×1.25－1000）
　「3点目の高さ」：14668.8㎜（＝11735×1.25＋0）

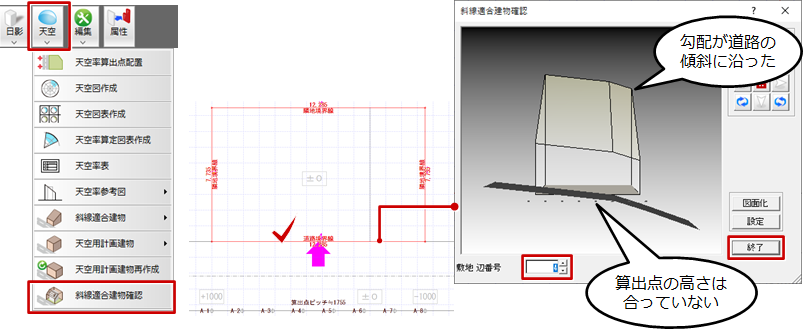

「天空」メニューから「斜線適合建物確認」を選んで、適合建物を確認します。
適合建物の勾配は道路の傾斜に沿いましたが、算出点の高さが合っていないので編集が必要になります。

算出点の高さを変更する（方法1）

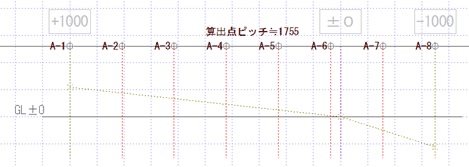

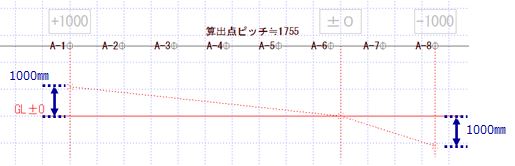

次図のように道路断面を作成します。
※道路線と平行な線分（仮想のGL±0のライン）を入力します。
各算出点から道路断面に補助線を引きます。

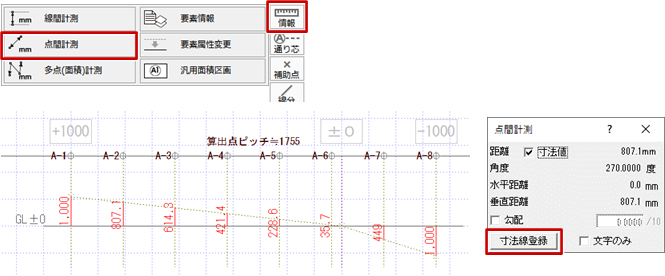

「情報」メニューから「点間計測」を選んで、補助線上の道路とGL間の高さを計測します。これが算出点の高さになります。

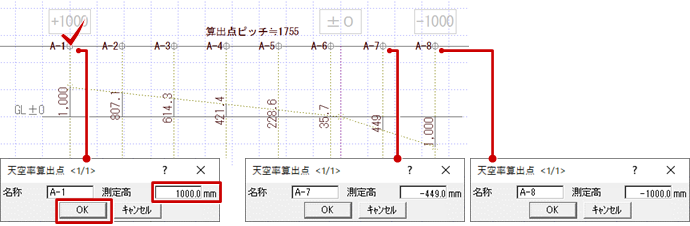

「属性変更」をクリックして、計測した高さを各算出点に入力します。

　

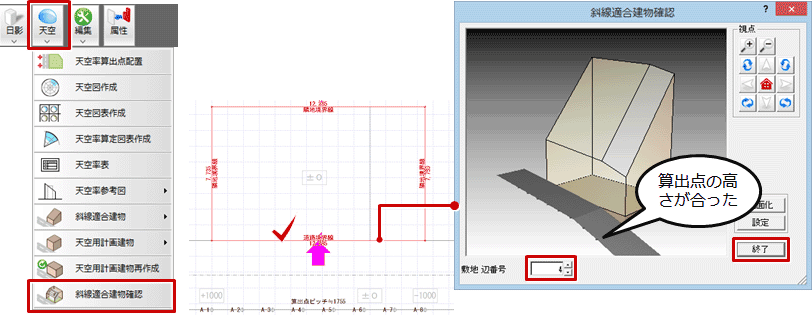

「天空」メニューから「斜線適合建物確認」を選んで、算出点の高さが変更されたことを確認します。

算出点の高さを変更する（方法2）

配置図の道路シンボルを利用して、算出点の高さを算出する方法です。
方法2は、直線道路のみに有効な操作となります。屈折道路など直線ではない道路の場合、高さを取得できない、もしくは意図する高さとならない場合があります。

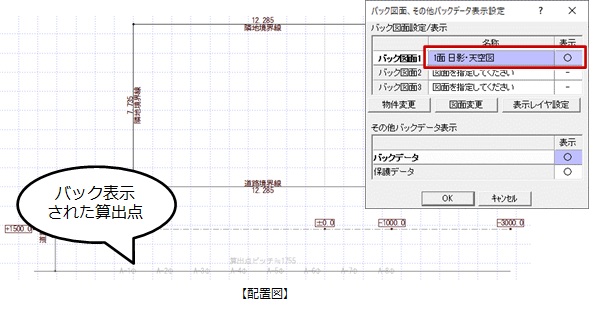

日影・天空図で算出点を配置したら、配置図を開き、バック図面に該当の「日影・天空図」を表示します。

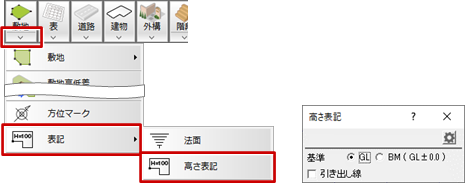

「敷地」メニューから「表記」の「高さ表記」を選びます。

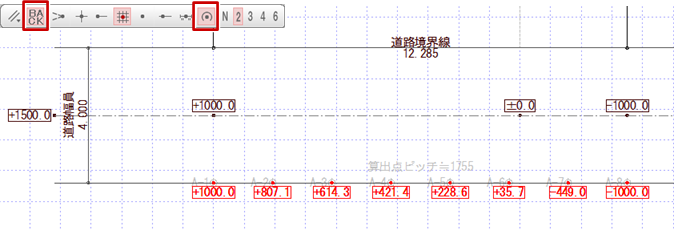

算出点の位置の高さを表記します。
このとき、「ピック対象（バックレイヤ）」「ピック（中心点）」をONにしておくと、バック図面の算出点を指定しやすくなります。

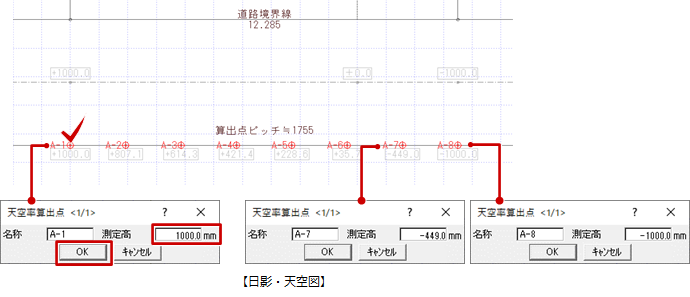

日影・天空図に戻り、「属性変更」をクリックして、計測した高さを各算出点にセットします。
