金属・防水系 曲面屋根

1. 「屋根」メニューから「曲面屋根」を選びます。
2. 入力モードが「矩形」の「矩形」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 屋根の基準高を設定します。
4. 基準指定のタイプ（辺指定、角度指定）を指定します。
5. テンプレートから屋根の種類を選びます。
6. 屋根の領域を指定します。

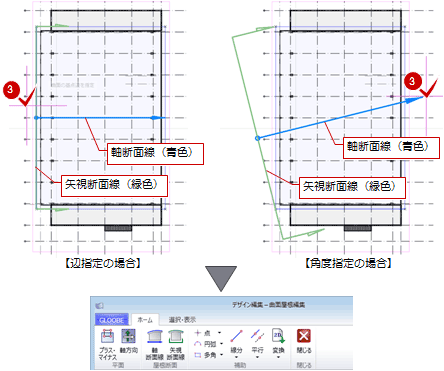

7. 曲面屋根の基準辺の方向を指定します。
   「デザイン編集－曲面屋根編集」ウィンドウが開きます。

8. 「軸断面線」をクリックします。

9. ここでは、入力モードの「円弧」の「出幅指定円弧」をクリックします。
   （の操作については、「入力モード」を参照）

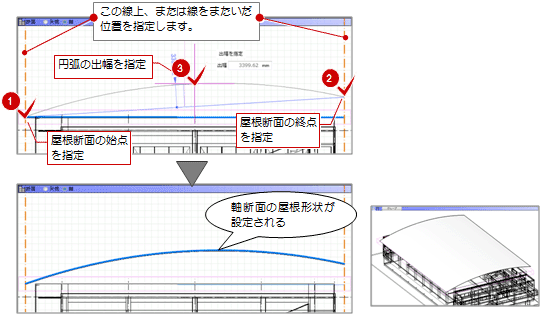

10. 円弧の始点、終点位置と円弧の出幅をクリックします。

11. 「矢視断面線」をクリックします。
    断面ビューに、平面ビューの矢視断面線（緑色）の位置における屋根断面が表示されます。

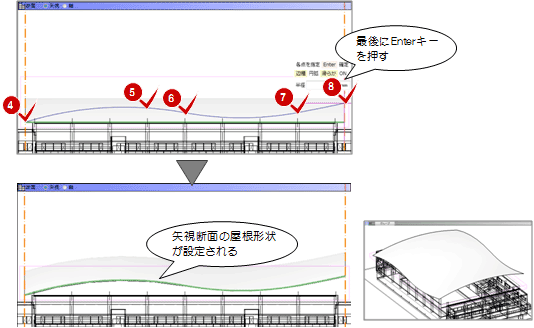

12. ここでは、入力モードの「連続線（円弧可）」を選び、「円弧」がONであることを確認します。
13. 円弧の通過点を順次クリックし、最後にEnterキーを押します。

14. 「閉じる」をクリックして、確認画面で「はい」をクリックします。


メモ

• 軸断面、矢視断面で断面形状を設定する際、オレンジ線は屋根の最大幅を表しています。この最大幅を満たすように指定しないと断面形状は確定できません。
• 「楕円弧」で楕円形状、「ベジェ連続線」で指定した点を通る滑らかなベジェ曲線を指定できます。
• 曲面屋根を編集するときは、特別編集の「曲面屋根編集」を使用します。
• 「タッチミー」を使用すると、曲面屋根下の壁、カーテンウォールなどをつなぎ合わせることができます。

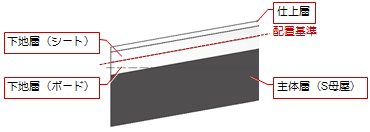

詳細図で、次図のような仕上層・主体層・下地層を描くことができます。
（操作については、「詳細図で仕上層・主体層・下地層を描くには」を参照）

メモ

• 「屋根タイプ」の「フラットタイプ」の表現については、「3D・断面ビューで瓦棒・折板・フラットを表現するには」を参照してください。

屋根の色は、プロパティ「Color・高」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  「Color3D（仕上）」は、常にテクスチャ（カタログ素材）を設定できます。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）

屋根を選択すると、コマンドコレクションに「高さ編集を有効にする（壁・梁）」「高さ編集を有効にする（壁）」が表示されます。この項目がONのときに、屋根のプロパティで高さを変更した場合、壁や梁（陸・傾斜屋根のみ）が追従します。

屋根のみ高さを変更したい場合は、この項目をOFFにしてから編集します。
（詳しくは、「部材追従」を参照）
