横断熱材上下断熱材

指定した辺と同じ幅の断熱材を描きます。

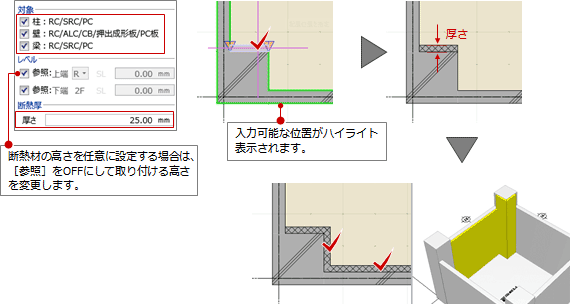

1. 「フカシ・断熱」メニューから「横断熱材」を選びます。
2. 入力モードが「1点参照」であることを確認します。
3. 「対象」で取り付ける部材にチェックを付けます。
   横断熱材は、柱、壁、梁に入力できます。
4. 「断熱厚」で断熱材の厚さを入力します。
5. 平面ビューで断熱材の位置をクリックします。
   ここでは柱面を指定します。


メモ

• 断熱材を入力できない場合は、柱、壁、梁の「材質」（壁は「壁種別」）を確認してください。

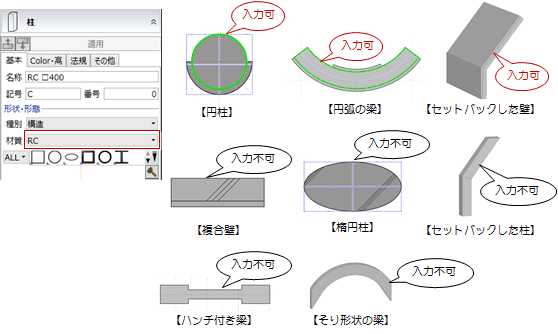

  なお、断熱材は、円柱、円弧の壁・梁、セットバックした壁には入力できますが、楕円柱、複合壁、ハンチが設定された梁などには入力できません。
  　
• 指定した範囲内にある部材だけに断熱材を付けたい場合は、入力モードの「範囲指定：領域」で範囲を指定します。
  　
• その他の入力モードについて

入力モード	操作
「2点参照」	平面ビューで断熱材の始点と終点を指定します。 （操作については、「部分的に横フカシを描くには」を参照）
「面指定」	3D・立面・断面・展開ビューで断熱材を付けたい部材を指定します。 （操作については、「面ごとに横フカシを描くには（3D・立面・断面・展開ビュー）」を参照）
「見付入力：領域」	3D・立面・断面・展開ビューで断熱材の見付領域を指定します。 （操作については、「見付面で領域を指定して横フカシを描くには」を参照）

• 入力した断熱材の厚さを変更するには、「プロパティ変更」を使用します。

指定した部材の面と同じ領域に上下断熱材を描きます。

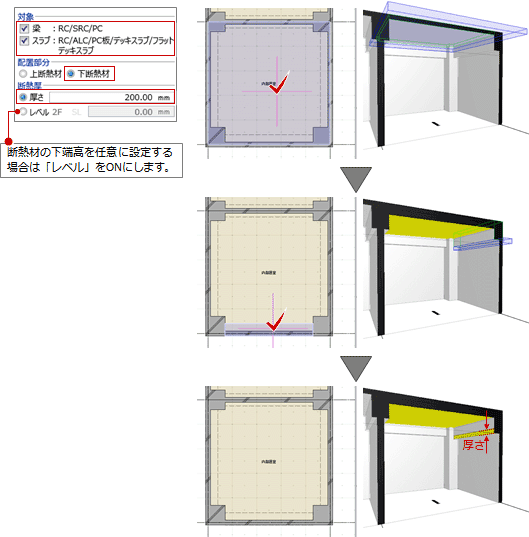

1. 「フカシ・断熱」メニューから「上下断熱材」を選びます。
2. 入力モードが「面指定」であることを確認します。
   （の操作については、「入力モード」を参照）
3. 「対象」で取り付ける部材にチェックを付けます。
   上下断熱材は、梁、スラブ、キャンティスラブに入力できます。
4. 「配置部分」で断熱材を配置する方にチェックを付けます。
5. 「断熱厚」で断熱材の厚さを入力します。
6. 平面ビューで部材をクリックします。


メモ

• 作図表現（縮尺・レベル他）で「見上方向」をONにしている場合は、上階の梁やスラブに対して上下断熱材を入力できます。

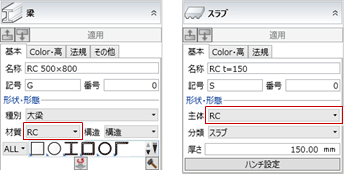

• 断熱材を入力できない場合は、梁の「材質」、スラブの「主体」を確認してください。
  　

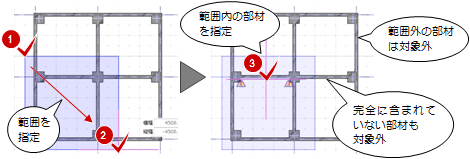

• 指定した範囲内にある部材だけに断熱材を付けたい場合は、入力モードの「範囲一括」で範囲を指定します。
• 入力した断熱材の厚さを変更するには、「プロパティ変更」を使用します。

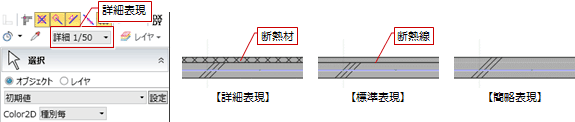

現場発泡系断熱材の線分は、表示設定を詳細表現にしたときに、平面ビューで確認できます。

メモ

• 断熱材の表現は、作図表現（仕上・被覆他）の「被覆・下地」タブにある「フカシ線を描画する」がONのとき、詳細表現で確認できます。ハッチングは、作図表現（材質ハッチング）の「壁・仕上・金属防水系屋根下地」タブにある「断熱材」で設定します。
• 断熱線の線種は、作図表現（仕上・被覆他）の「被覆・下地」タブにある「フカシ・断熱線種」で設定します。

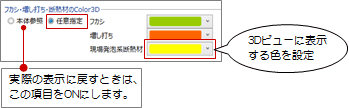

• 3Dビューで断熱材の配置状況を確認するには、作図表現（3Dビュー他）の「フカシ・増し打ち・断熱材のColor3D」の「任意指定」をONにし、現場発泡系断熱材の色を設定します。
