通常手摺腰壁手摺壁付手摺

1. 「手摺」メニューから「通常手摺」を選びます。
2. 入力モードを「連続線（円弧可）」に変更します。
   （の操作については、「入力モード」を参照）
3. 「手摺高」を設定します。
4. テンプレートから手摺の種類を選びます。

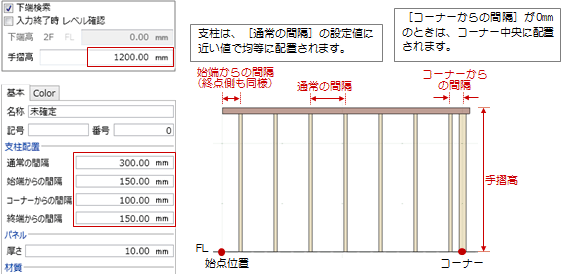

5. プロパティ「基本」タブで支柱の間隔などを設定します。

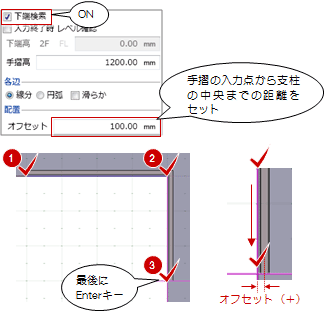

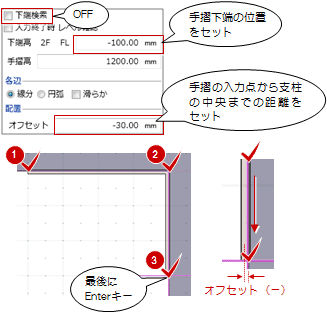

6. 手摺の取り付け方によって、次のように設定して操作します。
   なお、手摺の配置基準は、手摺の芯となっています。

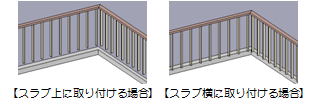

   取り付け方	設定例

メモ

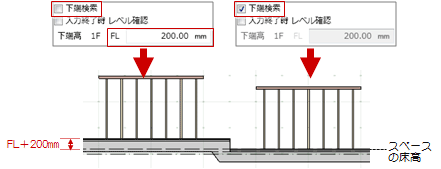

• 「下端検索」がONのとき、スペースの床高を参照します。
  上記の操作以外にも、スペースの床高と床仕上の位置が異なる場合はOFFにして、「下端高」に床仕上の高さを設定してください。

• オフセットの＋値、－値は、入力方向によって変わります。
• 手摺のパネルは、特別編集の「手摺編集」で付けます。パネルの厚さは、プロパティ「基本」タブにある「パネル」の「厚さ」となります。
  また、手摺の握り部、支柱の厚さ、幅、形状も同様に手摺の特別編集で変更します。
• 入力モードの「要素参照」を使用すると、通り芯、基準芯、スペース、用途区画、柱などの線分、2D汎用の線分などを参照して、手摺を描くことができます。また、スパン間を指定して描くこともできます。
  （操作については、「線分を参照して壁を描くには」を参照）
• 入力モードの「多点要素参照」を使用すると、接続した線分を指定して手摺を連続的に描くことができます。主に2D汎用の下図がある場合や、2D汎用の線分やスペースで単線プランを作成した場合に使用します。
  （操作については、「接続する線分を指定して壁を描くには」を参照）

1. 「手摺」メニューから「腰壁手摺」を選びます。
2. 入力モードを「2点壁参照」に変更します。

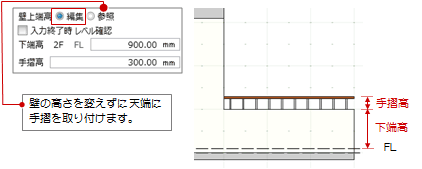

3. 「壁上端高」の「編集」がONになっていることを確認します。
4. 「下端高」で腰壁に付ける手摺の下端高を設定します。
5. 「手摺高」で手摺部分の高さを設定します。

6. テンプレートから手摺の種類を選びます。

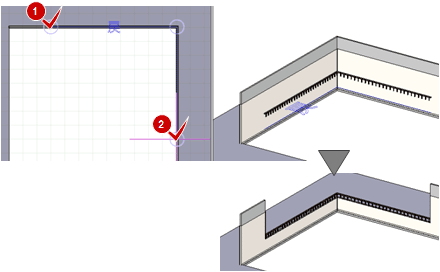

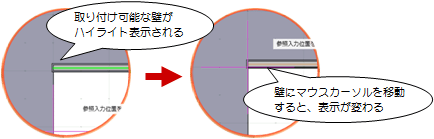

7. 壁にマウスカーソルを移動して、手摺の始点と終点をクリックします。





メモ

• 入力モードの「1点壁参照」を使用すると、1つの壁に沿って手摺を配置できます。
• 入力モード「2点壁参照」「連続線壁参照」は、傾斜手摺を付ける場合に使い分けます。
  傾斜手摺については、「傾斜手摺を付けるには」を参照してください。


  入力モード	操作

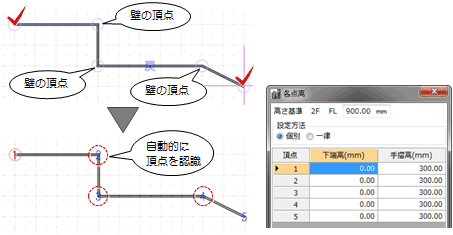

  「2点壁参照」	次図のような壁の場合、手摺の始点と終点だけを指定すると、自動的に各点を認識します。

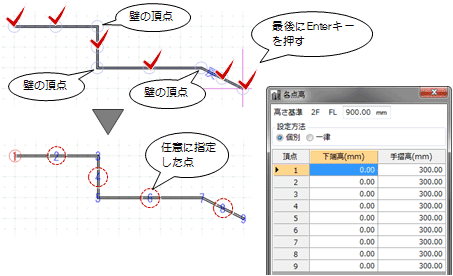

  「連続線壁参照」	手摺の始点、任意の位置で高さを設定したい点、終点を指定して、最後にEnterキーを押します。

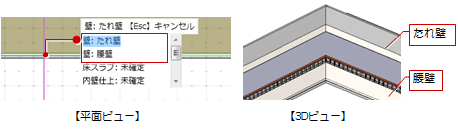

• 次図のような腰壁手摺としたい場合、たれ壁と腰壁を重ねて配置しておきます。


次図のように手摺を付ける腰壁に傾斜部分がある場合などは、断面、展開または3Dビューで見付を指定することができます。

1. 「手摺」メニューから「腰壁手摺」を選びます。
2. 入力モードを「見付入力：線状」の「連続線」に変更します。
   （の操作については、「入力モード」を参照）

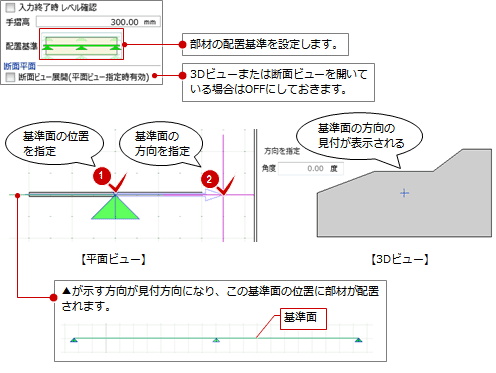

3. 「断面ビュー展開（平面ビュー指定時有効）」がOFFであることを確認します。
4. 「配置基準」で腰壁手摺の配置基準を設定します。
5. 平面ビューで、断面の基準面の位置と方向をクリックします。
   ここでは、壁芯をクリックして、壁と平行となるように基準面の方向を指定します。

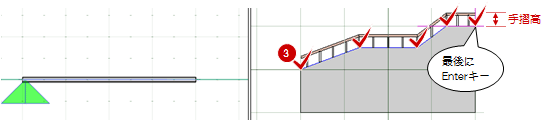

6. 3Dビューで、腰壁手摺の各点を順次クリックして、最後にEnterキーを押します。


メモ

• 断面ビューを開いていない場合でも、「断面ビュー展開（平面ビュー指定時有効）」をONにして、基準面の位置を指定すると、この基準面の位置の断面ビューが開きます。

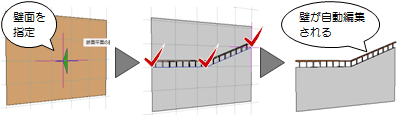

• 見付面で壁を自動編集するには、次図のように3Dビュー（または断面ビュー）で壁面を基準面に指定し、腰壁手摺を入力します。


1. 「手摺」メニューから「壁付手摺」を選びます。
2. 入力モードを「2点壁参照」に変更します。
3. 「手摺高」に基準からの手摺高を設定します。
4. テンプレートから手摺の種類を選びます。

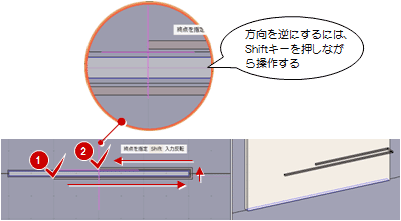

5. 壁面にマウスカーソルを移動して、手摺の始点と終点をクリックします。


   取り付け方	操作
   壁を廻り込まない
   壁を回り込む

メモ

• 手摺（握り部）の壁面からの距離は、特別編集の「手摺編集」で設定します。

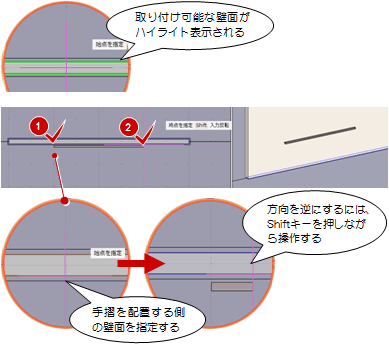

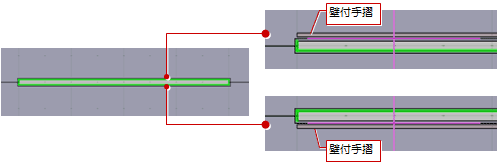

• 入力モードの「1点壁参照」を使用すると、壁の1面に手摺を配置できます。このとき、指定する壁面によって、次のように手摺の配置が異なります。

• 入力モードの「1点壁参照」を使用すると、建具、壁開口の位置で切断されません。この場合、「2点壁参照」を使用して手摺の始点と終点を指定してください。


次図のように壁に付ける手摺に傾斜がある場合などは、断面、展開または3Dビューで見付を指定することができます。

1. 「手摺」メニューから「壁付手摺」を選びます。
2. 入力モードを「見付入力：線状」の「連続線」に変更します。
   （の操作については、「入力モード」を参照）

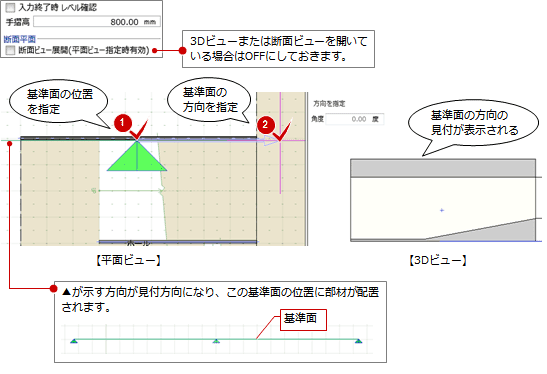

3. 「断面ビュー展開（平面ビュー指定時有効）」がOFFであることを確認します。
4. 平面ビューで、断面の基準面の位置と方向をクリックします。
   ここでは、壁面をクリックして、壁と平行となるように基準面の方向を指定します。

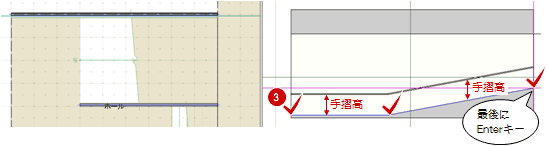

5. 3Dビューで、手摺の各点を順次クリックして、最後にEnterキーを押します。


メモ

• 断面ビューを開いていない場合でも、「断面ビュー展開（平面ビュー指定時有効）」をONにして、基準面の位置を指定すると、この基準面の位置の断面ビューが開きます。

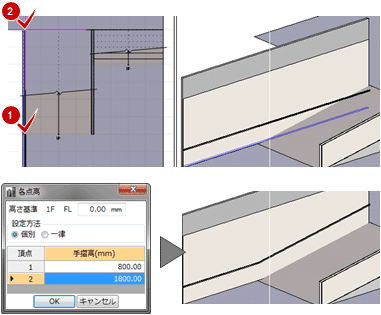

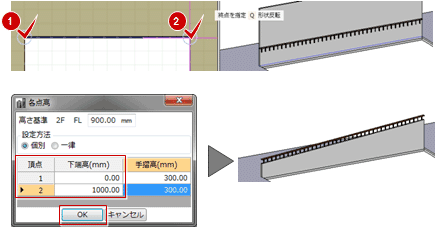

傾斜手摺にしたい場合は、「入力終了時 レベル確認」をONにします。手摺の入力位置を指定後に、「各点高」ダイアログで各点の高さを設定します。

通常手摺・腰壁手摺の場合

「各点高」ダイアログの「下端高」を調整します。

壁付き手摺の場合

「各点高」ダイアログの「手摺高」を調整します。

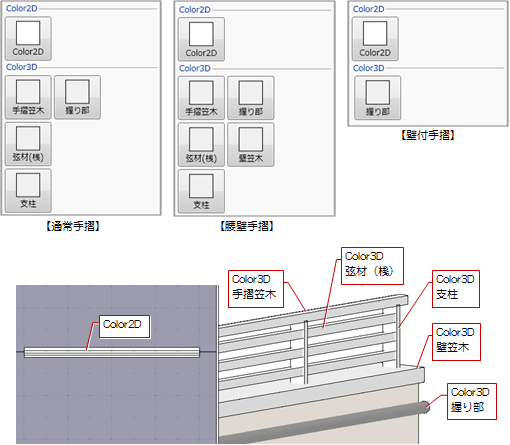

手摺の色は、プロパティ「Color」タブで設定します。

メモ

• 「Color3D」で単色しか設定できない場合は、「GLOOBEのオプション（基本設定）」の「詳細質感・テクスチャの指定を有効にする」がONになっているかを確認してください。
  （詳しくは、「オブジェクトの質感を細かく設定するには」を参照）
• 手摺の断面表現時のハッチングは、プロパティ「基本」タブの「材質」ごとに異なります。ハッチングは、作図表現（材質ハッチング）の「その他一般」タブで設定します。
• プロパティの内容をテンプレートに登録しておくと、他のプロジェクトでも同じ内容を使用できます。
  （操作については、「テンプレート」を参照）
