階段編集

階段に踊り場や手摺を付けて階段のディテールを編集するには、「特別編集」メニューの「階段編集」を使用します。

メモ

階段を選んでからコマンドを実行、もしくは右クリックして「階段編集」を選んでもかまいません。また、コマンドコレクションからも選ぶことができます。

階段をデザインするM650410_kdn_sec01

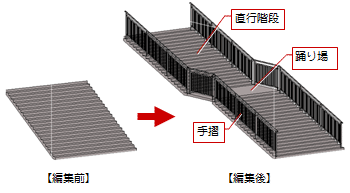

次図の階段を例に解説します。

「踊り場」メニューから「踊り場」を選び、直行階段に踊り場を追加します。
次図は、入力モードの「直行」で入力したものです。

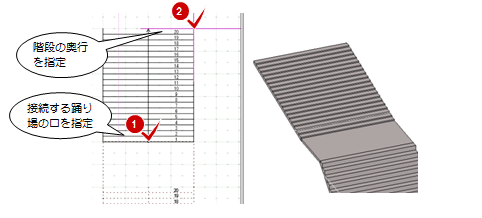

「基本階段」をクリックして、踊り場に直行階段を追加します。

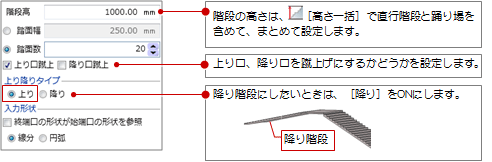

次図は、入力モードの「直行」で「上り」をONで入力したものです。

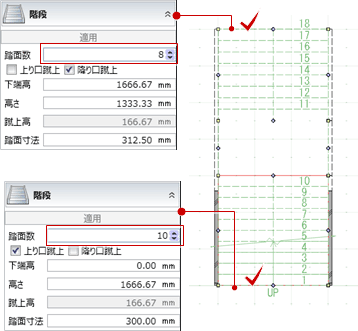

「高さ一括」をクリックして、階段の蹴上高、踊り場の高さを設定しなおします。
階段、踊り場の高さが低い順にクリックし、「上端」「下端」で階段全体の上端高と下端高を設定して「OK」をクリックします。
「切断線」をクリックして、階段の切断線の位置をクリックします。
「導線」をクリックして、踊り場にも導線が表示されるようにします。
次図は、入力モードの「新規」で設定しなおしたものです。
「手摺」メニューから「通常手摺」を選び、手摺を付けます。
次図は、入力モードの「ささら辺参照」で手摺を付ける階段、踊り場のささら辺を指定したものです。

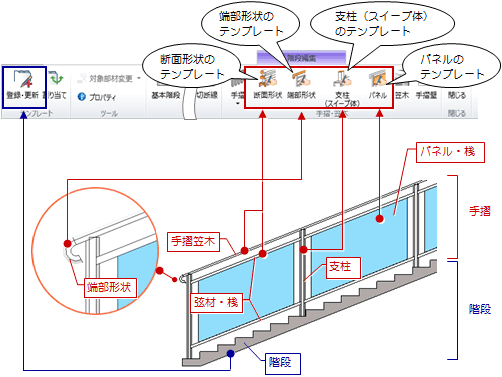

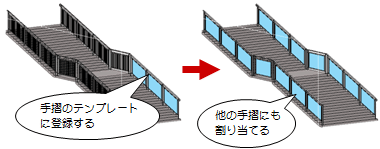

作成した階段は、「登録・更新」でテンプレートに登録できます。

メモ

異形の階段を作成するには、「任意の位置で階段を変形するには」を参照してください。
踊り場から始める階段を表現するには、「廻り踊り場を追加するには」を参照してください。
編集対象の階段だけを確認したいときは、「対象部材のみColorを使用する」をONにします。編集対象以外の仕上のデザインや取り合いを確認したいときはOFFにします。
「登録・更新」で登録するテンプレートには、主に「プロパティ」で設定している内容（描画、高さ基準以外）が登録され、追加した直行階段・踊り場や手摺、手摺壁、笠木などは含まれません。
