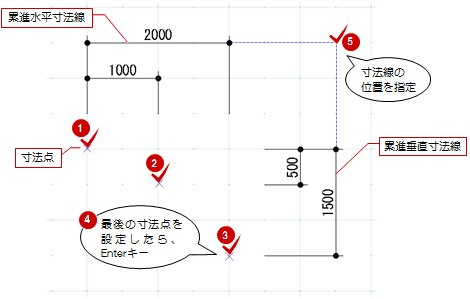

水平垂直寸法線累進・水平垂直寸法線参照・水平垂直寸法線

1. 「XY寸法」メニューから「水平垂直寸法線」を選びます。

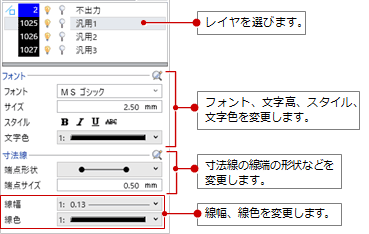

2. 入力するレイヤを選び、線幅、線種、線色などを変更します。

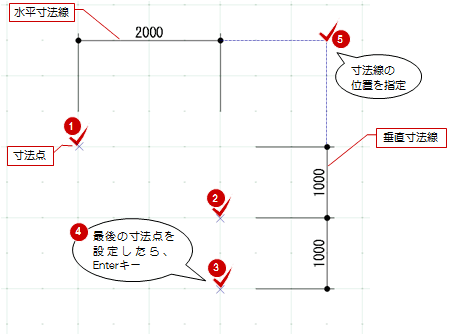

3. 寸法線を描きます。

メモ

• レイヤ番号が一番小さいレイヤが初期値として選択されます。
• 図面に出力したくない場合は、レイヤ一覧で「不出力」を選びます。
• レイヤ、線幅、線種、線色を変更した場合、GLOOBEを起動している間はその変更が有効となります。
• レイヤ、線幅などの設定については、「レイヤ」「線幅／線種／線色」を参照してください。
• レイヤや色など、設定した内容を初期値として書き込みたいときは、「コマンド初期値」をクリックします。
  　
• フォント、寸法線の詳細設定については、「フォント／文字の設定」「寸法線の設定」を参照してください。

メモ

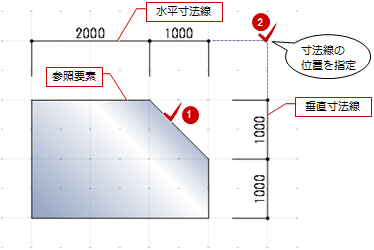

• 「多角」メニューで入力した図形の場合、1辺に対しての水平寸法線と垂直寸法線が入力されます。
