移動／回転／反転／整列／平行移動／回転移動／平行反転／線間補正

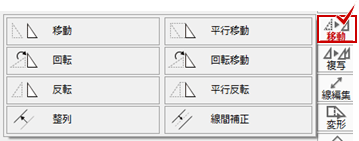

汎用機能の 「移動」メニューをクリックすると、各コマンドが表示されます。

メモ

• コマンドの追加や配置は「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）

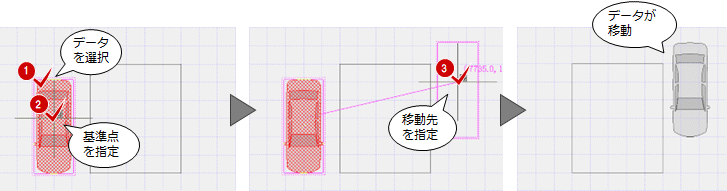

データを移動するには、「移動」メニューの「移動」を使用します。　

1. 「移動」メニューの「移動」を選択してから、対象のデータを選択します。
   または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「移動」をクリックします。
2. 対象データの移動の基準位置（基準点）をクリックします。
3. 移動先をクリックします。
4. データが移動します。


メモ

• 複数個の対象データの選択については「対象データ選択」を参照してください。
• Ctrlキーを押しながら移動先をクリックすると、データがコピーされます。
• ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。

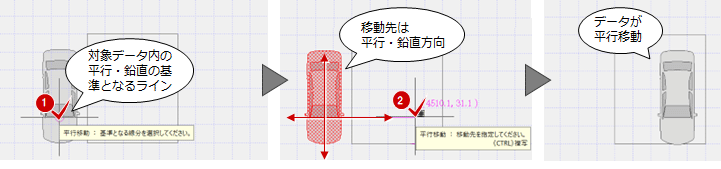

指定した線分に対して平行または鉛直方向に移動するには、「移動」メニューの「平行移動」を使用します。

1. 「移動」メニューの「平行移動」をクリックします。
2. 対象データを選択します。（対象データは１つのみで、複数選択することはできません）
3. 対象データと平行移動の基準線（平行・鉛直移動の基準）をクリックします。
4. 移動先をクリックします。
5. データが平行移動します。


メモ

• Ctrlキーを押しながら移動先をクリックすると、データがコピーされます。
• ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。

データを回転移動するには、「移動」メニューの「回転」を使用します。

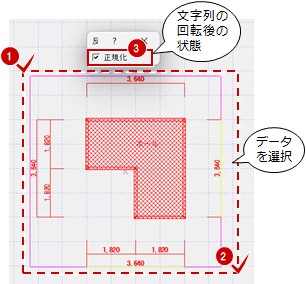

1. 「移動」メニューの「回転」をクリック選択してから、対象のデータを選択します。
   または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「回転」をクリックします。
   　
2. 対象データ内の「文字列の角度」を選択します。

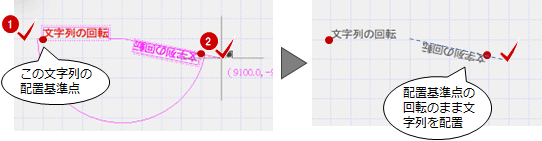

   無制御	指定した回転角度に合わせて調整なしで、文字列（文字）を回転移動します。 （移動元が分かるように、図例は複写系で解説）

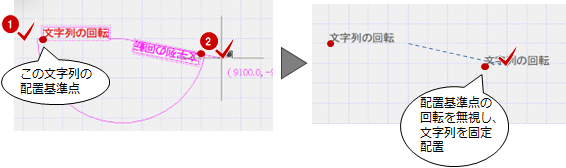

   固定	指定した回転角度を無視し、文字列の配置基準位置に合わせて、文字列（文字）を移動します。 （移動元が分かるように、図例は複写系で解説）

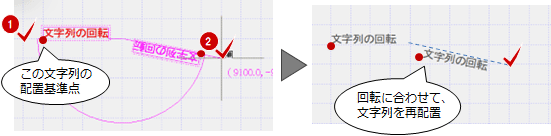

   正規化	指定した回転角度に合わせて、文字列（文字）が読みやすいように再配置します。 ※図例は元位置が分かるように複写系で解説 （移動元が分かるように、図例は複写系で解説）

3. 対象データの回転の中心位置、対象データの回転の開始角度の位置をクリックします。
   　
4. 回転移動先の仮配置ラインを参照にして、回転の終了角度の位置をクリックします。
   　

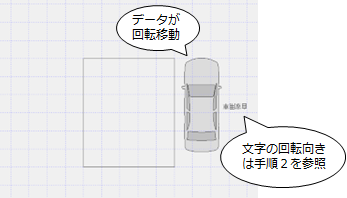

5. データが回転移動します。
   　

メモ

• Ctrlキーを押しながら回転移動先をクリックすると、データがコピーされます。
• ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。
• 「文字列」とはコンピュータ用語では、並べられた単語・文章等（英数字、かな、記号込み）を言います。（日常では文字列＝文字）
  正規化の意味合いで、3文字の単語を例にすると、１文字１文字の角度ではなく、3文字全体の配置角度を指します。

データを移動してから回転するには、「移動」メニューの「回転移動」を使用します。

1. 「移動」メニューの「回転移動」をクリックしてから、対象のデータを選択します。
   または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「回転移動」をクリックします。
   　
2. 対象データ内の「文字列の角度」を選択します。



   正規化	ON	指定した回転角度に合わせて、文字列（文字）が読みやすいように再配置します。 ※図例は元位置が分かるように複写系で解説
   	OFF	指定した回転角度に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。 ※図例は元位置が分かるように複写系で解説

3. 対象データの移動時の基準点と基準方向をクリックします。
   　

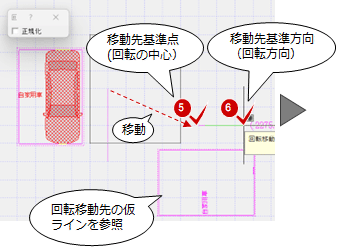

4. 回転移動先の仮配置ラインを参照にして、データの移動先基準点と移動先基準方向をクリックします。
   　
5. データが回転移動します。
   　

メモ

• Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。

データを反転するには、「移動」メニューの「反転」を使用します。

1. 「移動」メニューの「反転」をクリックしてから、対象のデータを選択します。
   または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「反転」をクリックします。
   　
2. 対象データ内の「文字列の角度」を選択します。（寸法値は処理対象外です）

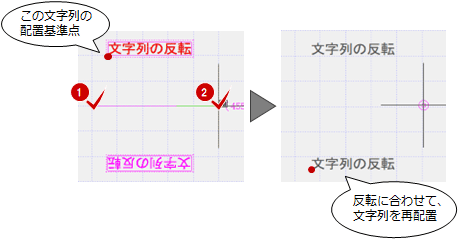

   正規化	ON	指定した反転方向に合わせて、文字列（文字）が読みやすいように再配置します。 ※図例は元位置が分かるように複写系で解説

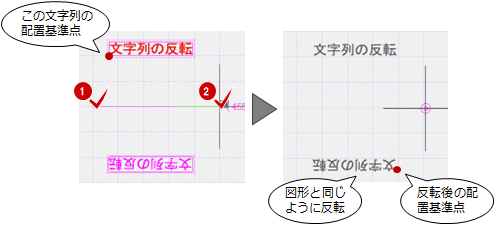

   	OFF	指定した反転方向に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。 ※図例は元位置が分かるように複写系で解説

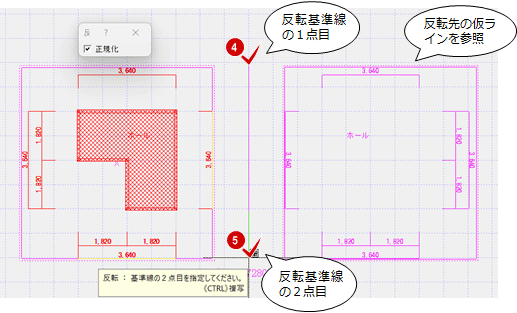

3. 対象データの反転の基準線（１点目）をクリックします。
   反転先の仮配置ラインを参照にして、対象データの反転の基準線（２点目）をクリックします。
   　
4. データが反転します。
   　

メモ

• Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。
• ShiftキーとCtrlキーを押しながら反転先をクリックすることで、反転処理を継続します（"反転後のデータに対して再反転"の処理）。

指定した線分に対して平行または鉛直方向に反転するには、「移動」メニューの「平行反転」を使用します。

1. 「移動」メニューの「平行反転」をクリックします。

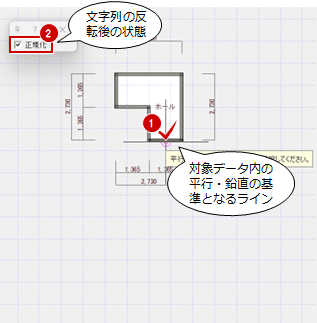

2. 対象データと移動の基準線（平行・鉛直移動の基準）をクリックします。
   　
3. 対象データ内の「文字列の角度」を選択します。（寸法値は処理対象外です）



   正規化	ON	指定した反転方向に合わせて、文字列（文字）が読みやすいように再配置します。 ※図例は元位置が分かるように複写系で解説
   	OFF	指定した反転方向に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。 ※図例は元位置が分かるように複写系で解説

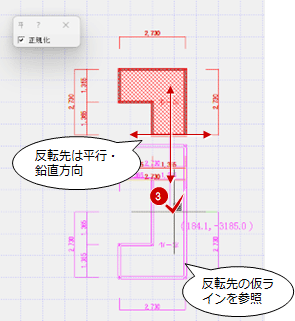

4. 反転先の仮配置ラインを参照にして、対象データの反転先をクリックします。
   　

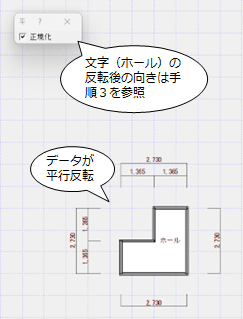

5. データが平行・鉛直方向に反転します。
   　

メモ

• 対象データは１つのみで、複数選択することはできません。
  上記手順例の部屋（部屋名）・壁・柱・寸法線は、「変形」メニューの「パック」コマンドでパック化（無属性化）した例のため、複数データを１クリックで選択してます。
  属性付きのまま反転するには「反転」を使用します。
• Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。
• ShiftキーとCtrlキーを押しながら反転先をクリックすることで、反転処理を継続します（"反転後のデータに対して再反転"の処理）。

指定した基準線へ複数データを整列するときは、「移動」メニューの「整列」を使用します。

1. 「移動」メニューの「整列」をクリックします。

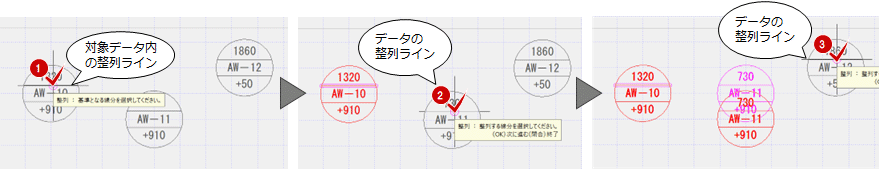

2. 整列対象のデータの個々の整列基準ラインをクリックして選択します。
   　

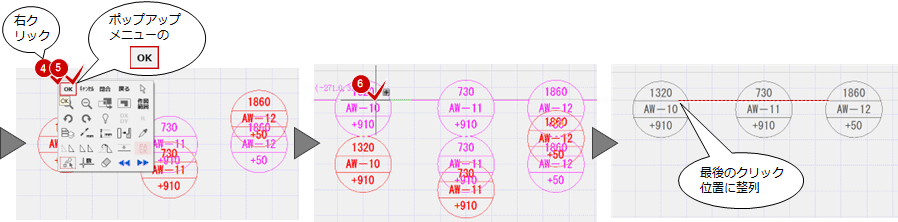

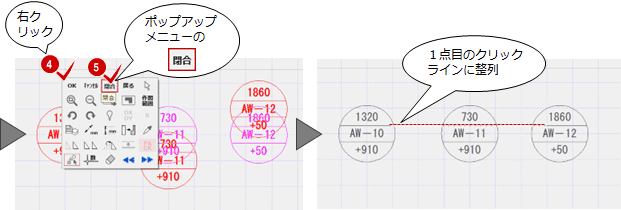

3. ポップアップメニューの「閉合」または「OK」をクリックします。

   Ａ）１クリック目のライン上にそのまま整列する場合（ポップアップメニューの「閉合」）
   「閉合」の場合は、そのまま対象データが整列して終了します。



   Ｂ）整列する位置を改めて指定する場合（ポップアップメニューの「OK」）
   「OK」の場合は、整列するライン再度クリックします。そのライン上に整列して終了します。



メモ

• メニューに無いコマンドを追加する場合、「コマンドカスタマイズ」で設定することができます。（「汎用コマンドの表示について」を参照）

平行な２線間の距離を調整するときは、「移動」メニューの「線間補正」を使用します。通り芯にも使用できます。

1. 「移動」メニューの「線間補正」をクリックします。
2. 対象となる１つ目の線分（要素１）をクリックして選択します。
3. 対象となる２つ目の線分（要素２）をクリックして選択します。

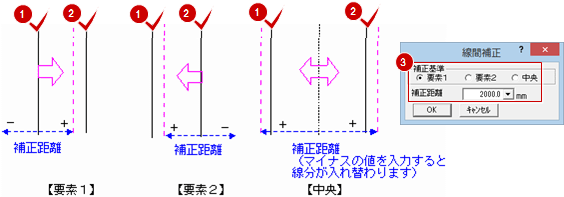

4. 「線間補正」ダイアログの「補正基準」とその距離を仮配置ラインを参考に設定します。
   補正基準とした要素が移動しない基準線分となり、残りの線分が移動します。
   「中央」の場合、２線間の中線が基準となり、両線分が移動します。
5. 実行するときは「OK」をクリックします。
6. 線間の距離が変更されます。
   　

メモ

• メニューに無いコマンドを追加する場合、「コマンドカスタマイズ」で設定することができます。（「汎用コマンドの表示について」を参照）
