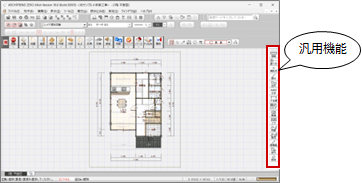

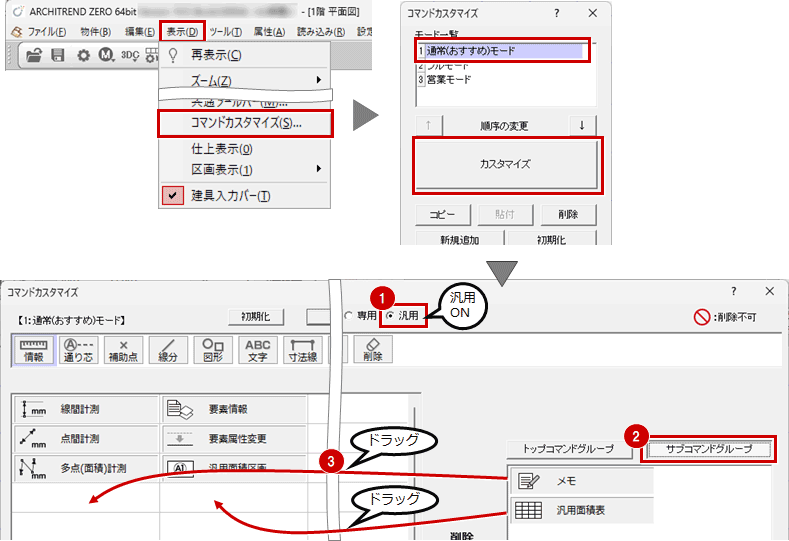

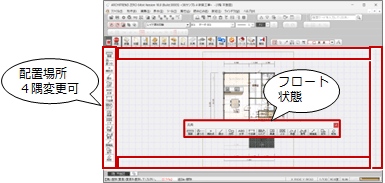

汎用機能

線分（通り芯・寸法線・補助線含む）や文字、画像、ハッチングなどの入力、図形の変形や移動などの編集を行います。

機能一覧

「情報」メニュー	線間計測点間計測多点（面積）計測メモ要素情報要素属性変更汎用図面区画汎用面積表	2線間・2点間の距離、面積の計測、要素のレイヤ・線種・ペンNoの変更、専用コマンドでは作成できない領域の面積表の作成を行います。
「情報」メニュー	3D面間計測 3D線間計測 3D点間計測 3D簡易計測 3D面積計測 3D寸法線属性変更	パースのウィンドウ（3D）上で距離、面積を計測します。
「通り芯」メニュー	通り芯の入力平行入力通り名順列 R中心入力 R分割入力連続入力一発入力面芯距離の設定クリップ領域クリップ処理	通り芯を個別に入力します。また、間隔を指定して連続入力、通り芯の数と間隔を設定してX・Y方向に一括入力することもできます。
「補助点」メニュー	1点要素交点分割点距離･角度 2点2方向角極座標一括 2円交点円心角度指定内分/外分点ピッチ指定	指定した位置に補助点を入力します。
「線分」メニュー	線分連続線垂線平行線線端形状変更線分収束分割線線分方向擬似スプライン階段形状接円線分 2円接線分	線分、平行線、疑似スプライン曲線、矢印などを入力します。
「図形」メニュー	矩形正多角形雲形真円円弧楕円	矩形、正多角形、雲形、円、円弧、楕円を入力します。
「文字」メニュー	文字複数文字文字属性変更複数文字属性変更検索･置換工事境界線山形配置文字一覧引き出し記号切断記号表入力文字配置計算式文字重なりチェック	文字、引出線、表、記号、計算式を入力します。
「寸法線」メニュー	寸法線通芯寸法結合寸法文字移動寸法線足編集寸法線属性変更要素指定入力 XY入力角度入力円弧入力円入力寸法換算	線間、点間、通り芯間などに寸法、2線間の角度を入力します。
「ハッチング」メニュー	ハッチング入力ハッチング登録基準点変更ハッチング属性変更パースハッチパース編集塗潰し入力塗潰し属性変更塗潰し変形塗潰し合成塗潰し分割塗潰し順入替	ハッチング、塗り潰しを入力します。
「画像」メニュー	画像配置属性変更前面･背面スクリーンショット QRコード作成回転移動回転複写移動伸縮複写回転削除モノクロ化	カラーラスタデータ（画像）を配置します。また、モニタに表示されている画面をキャプチャして図面に貼り付けることもできます。
「画像」メニュー	ラスタ領域設定ラスタ読み込みラスタ移動ラスタ複写ラスタ回転移動ラスタ塗り潰しラスタ消去ラスタ伸縮ラスタ破棄ラスタ回転複写	モノクロラスタの配置、移動などを行います。
「2D」メニュー	配置登録	2D部品マスタに登録されている2次元データを配置します。また、よく使用する凡例などを作成して、2D部品マスタに登録しておくと簡単に部品として配置できます。
「移動」メニュー	移動回転反転整列平行移動回転移動平行反転線間補正	データを移動、回転、反転します。
「複写」メニュー	複写回転複写鏡像複写配列複写平行移動複写回転移動複写平行反転複写線形複写	データを複写、回転して複写、垂直または水平に反転して複写します。
「線編集」メニュー	線分伸縮結線接着交点分割隅取延長止線連続延長	線分の伸縮、結線、隅取りなど、線分を編集します。
「変形」メニュー	領域＋・－領域合成領域分割分割パック領域変形伸縮部分移動領域隅取領域重複円の細分化	領域のデータの変形、隅取りなどを行います。選択した図形のグループを解除（汎用データ化）、またはグループ化することもできます。
「削除」メニュー	削除カット削除線分間カット円弧削除全削除包絡クリップ文字クリップ重複削除	データの削除、指定した範囲内・外のデータの削除、図形の包絡などを行います。
