換気設備図／換気設備凡例

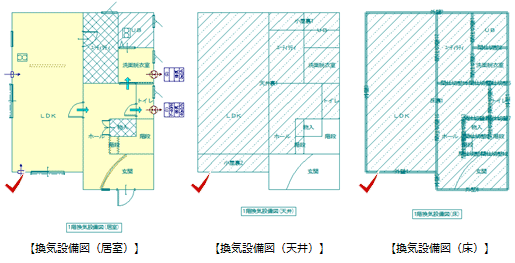

1. 「換気」メニューから「換気設備図」を選びます。
2. 「換気設備図」ダイアログで、縮尺、作成する階、作成する図面の種類を設定します。


居室	居室区画の換気設備図を作成します。
天井	天井（小屋）裏区画の換気設備図を作成します。
床	床裏区画の換気設備図（床）を作成します。

3. 図を配置する位置をクリックします。
   基準は、部屋データから最大矩形を求めた左下になります。


メモ

• 換気設備記号や部屋・区画名称などの文字高は「専用初期設定：図文字」で設定します。
• 換気設備図の各データのペンNo、換気設備図（居室）を作成する際の平面図の読み込み、換気設備のサイズ、部屋や区画の表現などは「専用初期設定：換気設備図－各種設定」「専用初期設定：換気設備図－換気設備」「専用初期設定：換気設備－区画」で設定します。
• 図の文字のフォント、スタイルは「共通初期設定：フォント」の「一般文字」の設定が連動します。

1. 「換気」メニューから「換気設備凡例」を選びます。
2. 凡例を配置する位置をクリックします。
   なお、既に凡例が配置されている場合は、既存の凡例を消去して新しい凡例が配置されます。


メモ

• 換気設備凡例の名称は「専用初期設定：凡例」で設定します。
• 凡例の文字高は「専用初期設定：表作成」の「文字高」で設定します。
• 凡例の文字のフォント、スタイルは「共通初期設定：フォント」の「一般文字」の設定が連動します。
