通り芯の入力／平行入力／通り名順列／連続入力／一発入力／面芯距離の設定／クリップ領域／クリップ処理／R中心入力／R分割入力

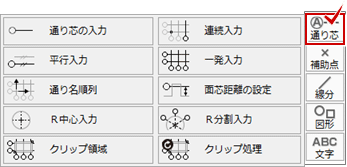

汎用機能の「通り芯」メニューをクリックすると、各コマンドが表示されます。

メモ

• コマンドの増減や表示位置は、「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）

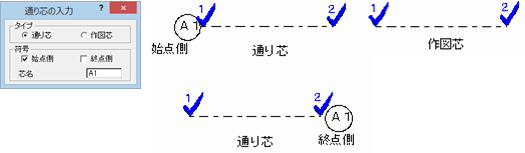

「通り芯」メニューの「通り芯の入力」を使用します。

メモ

• 通り芯ではなく作図芯を入力するには、「通り芯の入力」ダイアログの「作図芯」をONにして入力します。
• 円弧の通り芯・作図芯を入力するには、「入力方法」を「円弧3点」「円弧出幅」「円弧角度」に変更します。

• 通り芯の符号の初期値、符号の大きさは、「物件初期設定：CAD関連－通り芯」などで設定します。
• 円、円弧の中心に、縦横十字になるように通り芯・作図芯を入力するには、「通り芯」メニューの「R中心入力」を使用します。
• 円、円弧を指定した分割数で分割した点と、円、円弧の中心を結んだ通り芯・作図芯を入力するには、「通り芯」メニューの「R分割入力」を使用します。
• 指定した範囲の通り芯の線分を削除するには、「通り芯」メニューの「クリップ領域」を使用します。クリップに入力した後に、属性変更などで通り芯の線分が復元した場合は、「クリップ処理」で再度クリップします。
• 「R中心入力」「R分割入力」「クリップ領域」「クリップ処理」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。

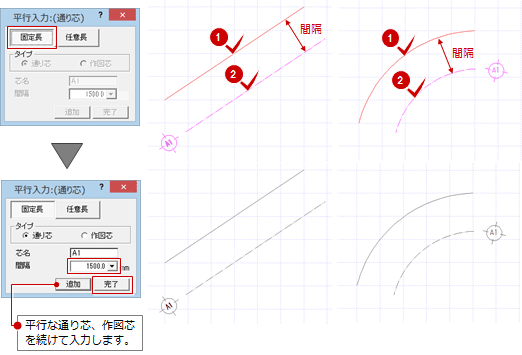

「通り芯」メニューの「平行入力」を使用します。

メモ

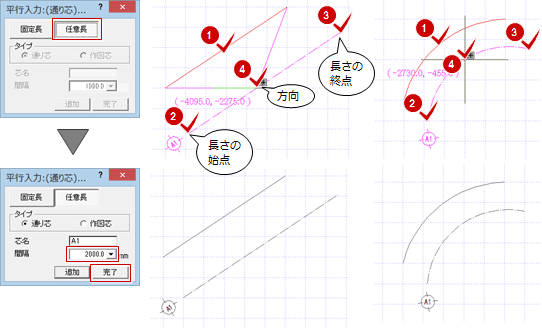

• 任意の長さで入力したいときは、「平行入力」ダイアログの「任意長」をONにして、長さと方向を指定します。

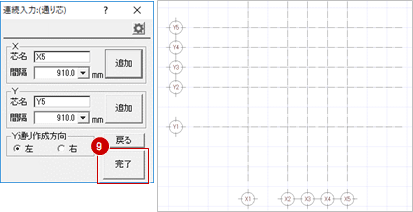

1. 「通り芯」メニューから「連続入力」を選びます。

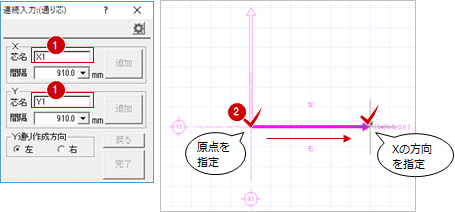

2. 「通り芯の連続入力」ダイアログの「X」と「Y」の「芯名」に1番最初の芯名を入力します。
3. 通り芯のXY方向の原点とX方向の傾きを指定します。

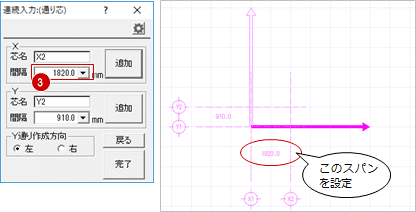

4. ダイアログの「X」にある「間隔」に次の通り芯までの距離を入力します。

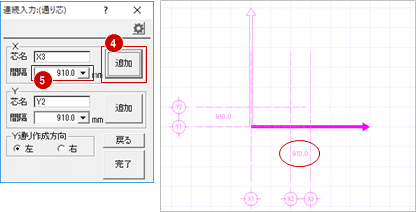

5. 「追加」をクリックして、次の通り芯までの距離を入力します。

   同様にして、X方向の通り芯を描いていきます。

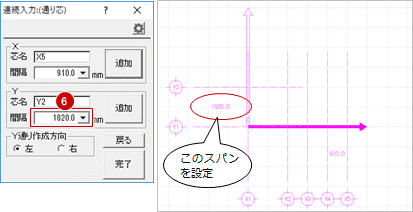

6. X方向が終了したら、ダイアログの「Y」にある「間隔」を設定します。

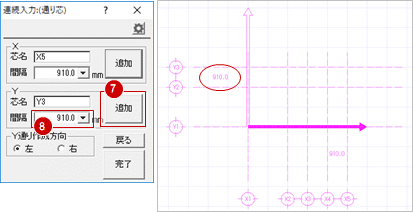

7. 「追加」をクリックして、次の通り芯までの距離を入力します。

   同様にして、Y方向の通り芯を描いていきます。

8. 終了したら、「完了」をクリックします。

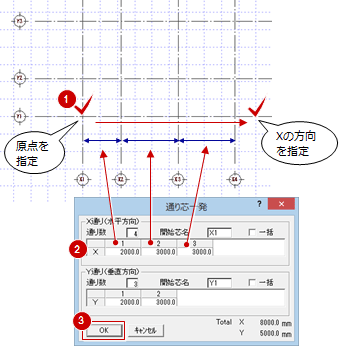

「通り芯」メニューの「一発入力」を使用します。

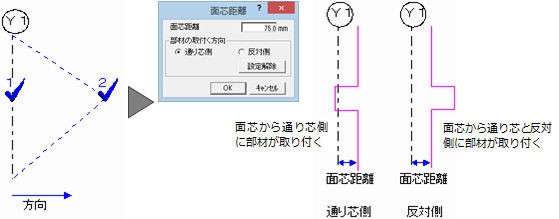

S・RC造のときに、柱壁や梁面を合わせるために、通り芯から部材面までの距離（面芯距離）を設定します。

「通り芯」メニューの「面芯距離の設定」を使用します。

メモ

• 面芯距離を解除するには、解除する通り芯、面芯の方向を順にクリックします。「面芯距離」ダイアログの「設定解除」をクリックします。
• 設定した面芯距離で柱壁を自動配置するには、平面図の「柱壁」メニューの「柱壁自動配置」で、「通り芯」「面芯」をONにします。
  ただし、「一括作成」では、柱は面芯距離を参照して配置されますが、壁は部屋線を参照して配置されます。

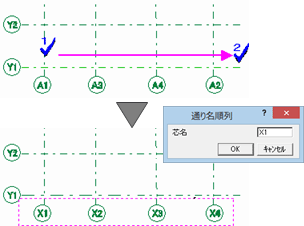

通り芯名が順列になっていない場合に並び替えるには、「通り芯」メニューの「通り名順列」を使用します。

通り芯の場合、「芯名」には半角で5文字、全角2文字まで入力可能です。符号は、次のように自動的にカウントアップしていきます。

• 「A1」「A2」～「A9999」
• 「A」「B」～「Z」
• 「い」「ろ」～「ん」

全角文字の場合

• 「〇」～「九九」「零～九九」「Ⅰ」～「ⅩⅩ」「０～９９」とカウントアップします。
• 末尾の文字が「〇」「一」「二」「三」「五」「十」の場合は、「〇～九九」でカウントアップになります。
• 末尾の文字が「零」「壱」「弐」「参」「伍」「拾」の場合は、「零～九九」のカウントアップになります。
• 入力可能な文字数が１文字から２文字にできない場合は、「Z」→「A」、「拾」→「零」、「十」→「〇」、「Ⅹ」→「Ⅰ」に戻ります。
