寸法線/通芯寸法/結合/寸法文字移動/寸法線足編集/寸法線属性変更/要素指定入力/XY入力/角度入力/円弧入力/円入力/寸法換算
線間、点間、通り芯間などに寸法、2線間の角度を入力します。
メモ
- 寸法文字の大きさは、「物件初期設定:CAD関連-寸法・引出線」の【寸法線】の「文字高」で設定します。
- 寸法の単位、丸めは、「物件初期設定:CAD関連-単位」の【寸法表記】で設定します。
線間・点間寸法を入力するA130700_sun_sec01
「寸法線」メニューの「寸法線」を使用します。
※ 寸法文字の大きさは、「物件初期設定:CAD関連-寸法・引出線」の【寸法線】の「文字高」で設定します。

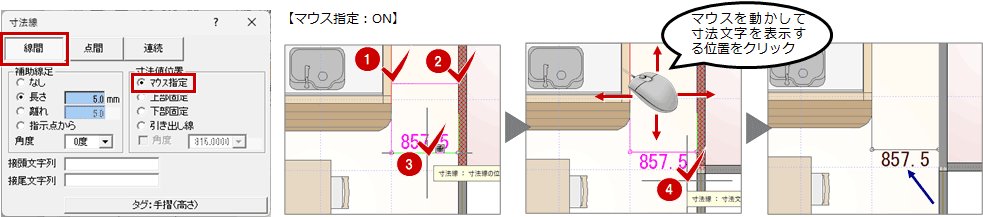

「線間」:マウス指定ONの場合
※ 2点間の寸法線を入力したいときは「点間」をONにします。

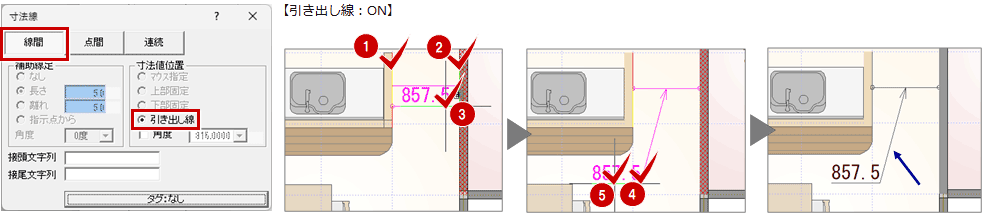

「線間」:引き出し線ONの場合
※ 2点間の寸法線を入力したいときは「点間」をONにします。

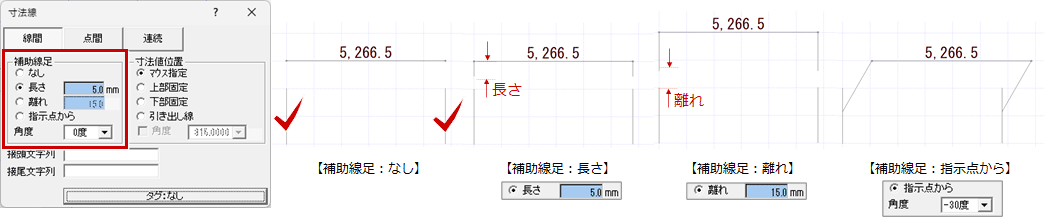

※「補助線足」の表示については、下図のようになります。
連続して寸法線を作成する場合
寸法線を連続入力して、合計寸法値を入力するには、次のように操作します。

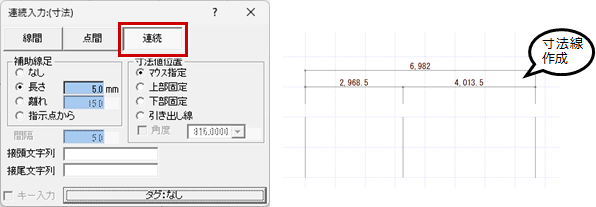

- ダイアログの「連続」をONにします。

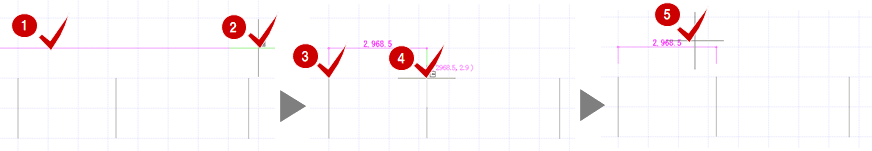

※ 例として、「補助線足:長さ」「寸法値位置:マウス指定」をONにします。 - 基準線の1点目と2点目を指定します。
- 1つ目の寸法線の入力位置を指定します。
- 寸法文字を表示する位置をクリックします。

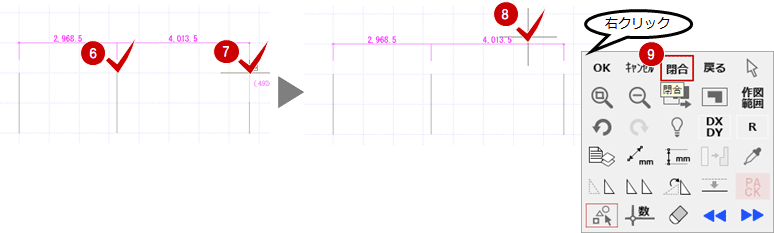

1つ目の寸法線入力の完了です。 - 2つ目の寸法線の入力位置を指定します。
- 寸法文字を表示する位置をクリックして、右クリックで「閉合」を選びます。

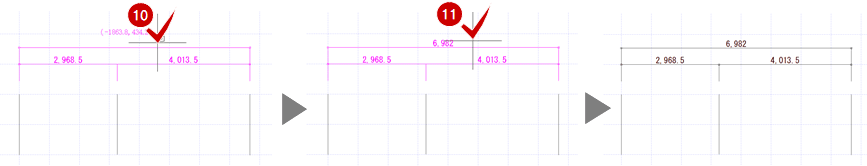

2つ目の寸法線入力の完了です。 - 合計寸法値を入力する位置を指定して、寸法文字を表示する位置をクリックします。
寸法線を連続入力して、合計寸法値の入力も完了です。
メモ

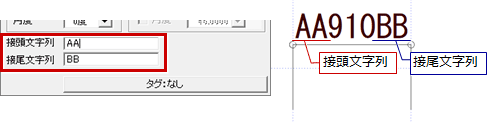

- 寸法に文字列を追加したい場合は、「接頭文字列」または「接尾文字列」を入力します。

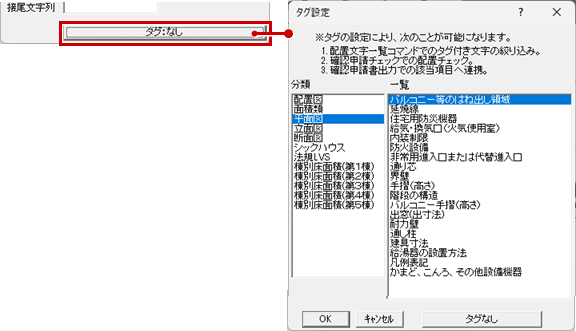

- 「タグ」の設定については、「文字、寸法にタグを付けるには」を参照してください。
通り芯・作図芯間の寸法線を入力するA130700_sun_sec02
「寸法線」メニューの「通芯寸法」を使用します。

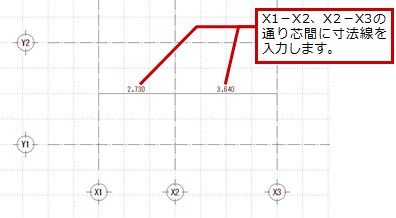

下図のようにX1からX2、X2からX3の通り芯間に寸法線を作成する方法を例に解説します。

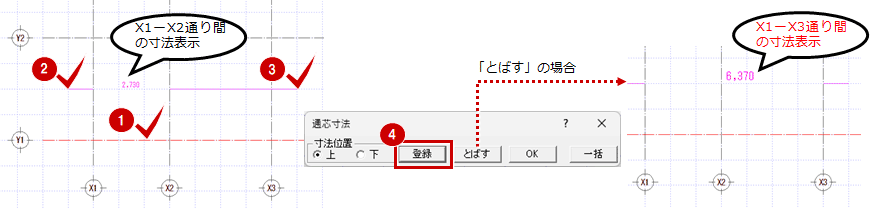

- 通り芯寸法の基準となる線分をクリックして、寸法線位置の始点、終点をクリックします。
ここでは、X1通りからX3通り間の寸法線を作成するので、終点はX3通りを超えた位置でクリックしています。 - 「通芯寸法」ダイアログが表示されるので、「登録」をクリックします。

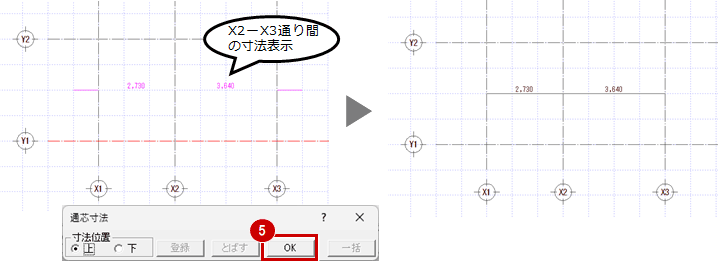

- X2通りからX3通りの寸法線を確認して、「OK」をクリックします。
メモ
- 寸法線表示位置のラインに対して、寸法を上に配置するときは「寸法位置」の「上」をONにします。寸法表示位置のラインを決定すると、寸法値が仮表示されるので、仮表示された寸法値を参考に切り替えてください。
要素の長さを入力するA130700_sun_sec03
要素を指定して、寸法を入力するには、「寸法線」メニューの「要素指定入力」を使用します。

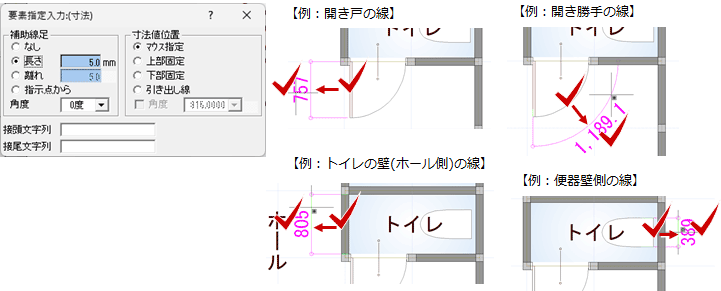

下図は、例として開き戸の扉の線、開き勝手の線、トイレの壁(ホール側)の線、便器の線(要素)を指定したときの入力です。
角度のある線分のX・Y方向に寸法線を入力するA130700_sun_sec04

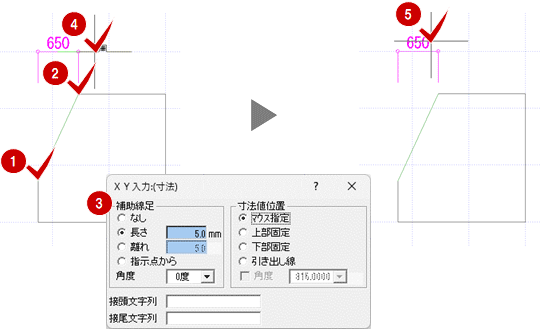

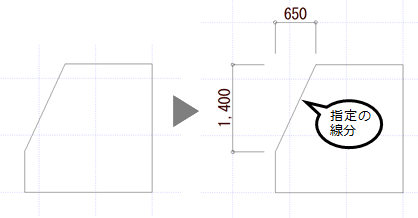

指定した線分の鉛直方向と水平方向の寸法線を入力するには、「寸法線」メニューの「XY入力」を使用します。
- 線分の始点、終点を指定して、「XY入力(寸法)」ダイアログの「補助線足」「寸法値位置」の設定を確認します。
- 寸法線の位置をクリックします。
- 寸法文字を表示する位置をクリックします。

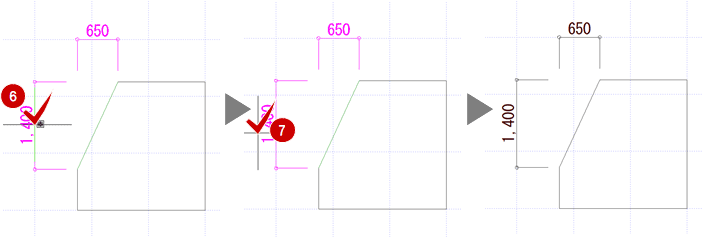

- 寸法線の位置をクリックします。
- 寸法文字を表示する位置をクリックします。
2直線の角度を入力するA130700_sun_sec05
「寸法線」メニューの「角度入力」を使用します。

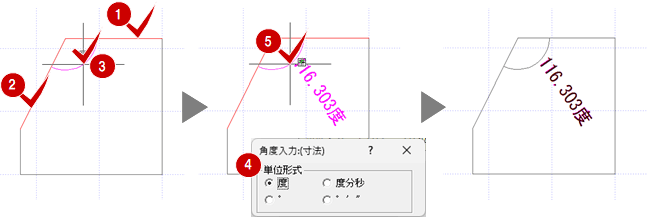

- 1つ目の線分、2つ目の線分を指定し、内角か外角かをマウスを移動して指定します。
- 「角度入力(寸法)」ダイアログが表示されるので、単位形式を確認します。
- 角度の表示位置をクリックします。
円弧状の寸法線を入力するA130700_sun_sec06

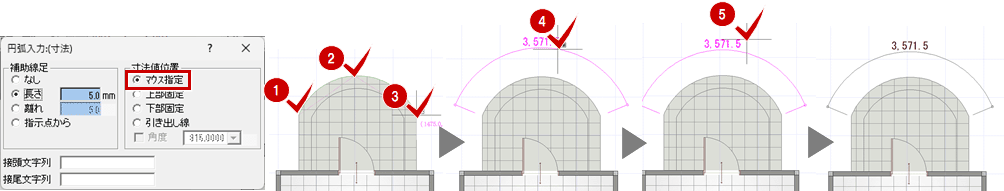

「寸法線」メニューの「円弧入力」を使用します。
- 1点目は円弧の始点、2点目は円弧の通過点、3点目は円弧の終点をクリックします。
- 寸法線の位置をクリックします。
- 寸法文字を表示する位置をクリックします。
円・円弧の直径・半径を入力するA130700_sun_sec07

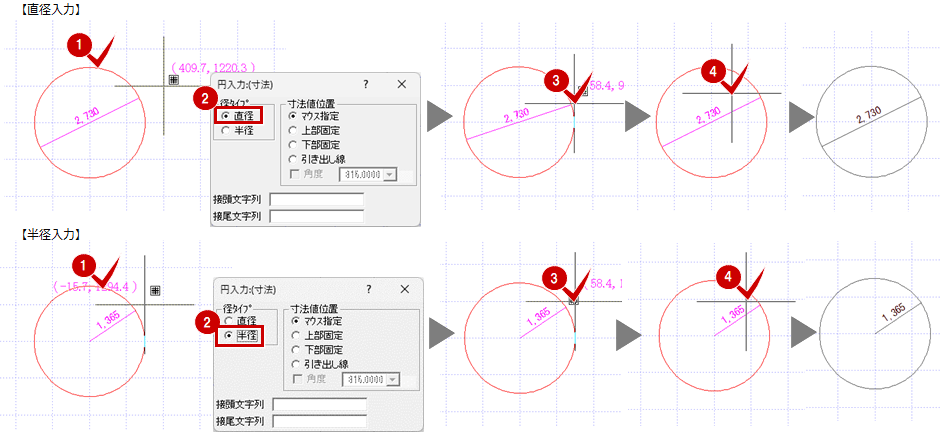

「寸法線」メニューの「円入力」を使用します。
- 円・円弧選択します。
- 「円入力(寸法)」ダイアログが表示されるので、「直径」をONにします。
※ 半径を入力する場合は「半径」をONにします。 - 寸法線の傾き(位置)をクリックします。
- マウスを移動して、寸法文字を表示する位置をクリックします。
寸法線を編集するにはA130700_sun_sec08
寸法線の編集には、次の方法もあります。

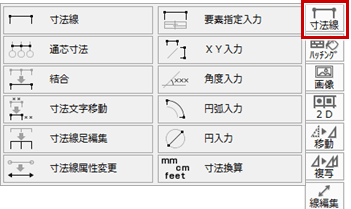

「寸法線」メニューの「結合」「寸法文字移動」「寸法線足編集」「寸法線属性変更」「寸法換算」を使用します。
※「寸法線属性変更」「寸法換算」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。

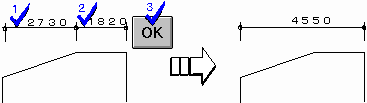

結合 | 同一直線上に入力されている寸法線を、基準となる寸法線を指定して、1本の寸法線に結合します。結合された寸法線の属性、寸法値の表示位置は、基準となる寸法線と同じになります。 |
寸法文字移動 |

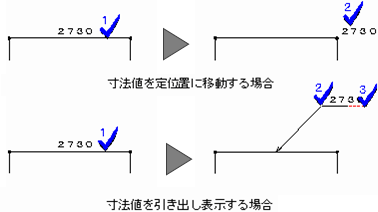

文字および寸法線の寸法値を移動します。文字を移動する場合は文字を指定し、寸法線の寸法値を移動する場合は寸法線を指定します。 寸法値は寸法線の定位置(上下左右)に移動したり、引き出し表示に変更することもできます。 |
寸法線足編集 | 図面に入力されている寸法線の足の有無、長さなどを編集します。 |
寸法線属性変更 | 指定した寸法線の属性(文字高、単位、寸法値の丸め、寸法の形状、接頭・接尾文字列、タグなど)を変更します。 |

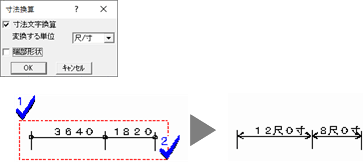

寸法換算 | 寸法線の形状、寸法値の単位を換算して変更します。 |
