領域＋・－／領域合成／領域分割／分割／パック／領域変形／伸縮／部分移動／領域隅取／領域重複／円の細分化

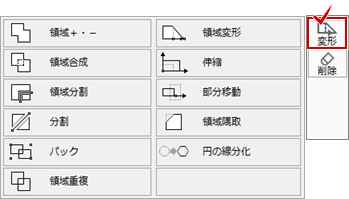

汎用機能の「変形」メニューをクリックすると、各コマンドが表示されます。

メモ

• コマンドの増減や表示位置は、「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）

「変形」メニューの「領域＋・－」を使用します。

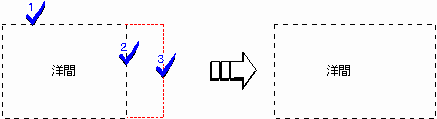

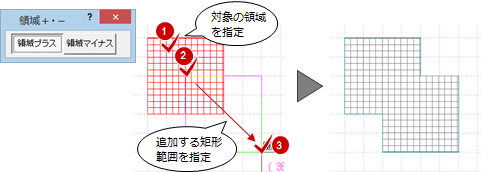

領域を追加する

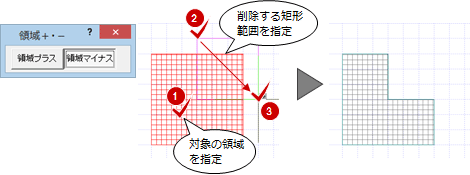

領域を削除する

メモ

• 1つの領域がドーナツ形状になるような削除はできません。
• 「領域＋・－」では、ハッチング・塗り潰し領域の汎用データ以外にも、敷地、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）、パネル（床パネル、天井パネル）などの属性をもつ領域も変形できます。

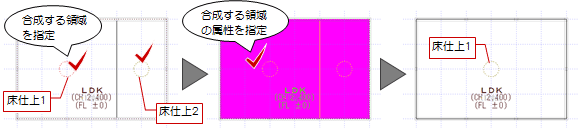

2つ以上の属性をもつ領域を、属性を引き継ぐ領域を指定して合成したいときは、「変形」メニューの「領域合成」を使用します。

メモ

• 「領域合成」では、ハッチング・塗り潰し領域の汎用データ以外にも、敷地、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）、パネル（床パネル、天井パネル）などの属性をもつ領域も変形できます。
• 部屋を合成する場合は、「部屋」メニューの「変形ツール」にある「部屋合成」を使用します。

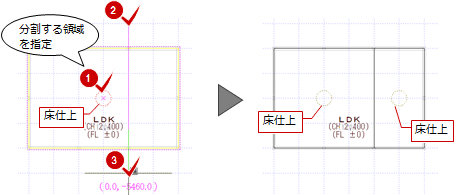

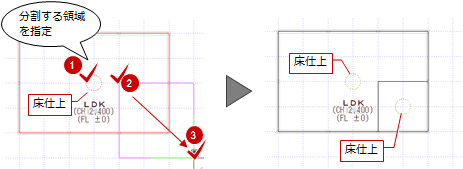

床仕上、アプローチなどの領域を、指定した領域で分割したいときは、「変形」メニューの「領域分割」を使用します。

メモ

• 「領域分割」では、ハッチング・塗り潰し領域の汎用データ以外にも、敷地、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）、パネル（床パネル、天井パネル）などの属性をもつ領域も変形できます。
• 部屋を分割する場合は、「部屋」メニューの「変形ツール」にある「部屋分割」を使用します。
• 線分を指定して分割するときは、「変形」メニューの「分割」を使用します。

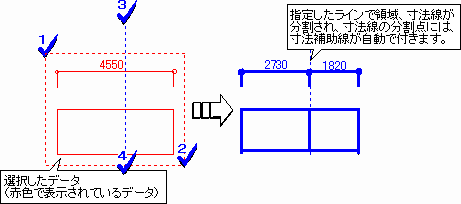

床仕上やアプローチなどの領域、壁仕上、寸法線や線分などの汎用データを、指定した線分で分割したいときは、「変形」メニューの「分割」を使用します。

メモ

• 「分割」では、ハッチング・塗り潰し領域の汎用データ以外にも、敷地、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）、パネル（床パネル、天井パネル）などの属性をもつ領域も変形できます。
• 壁やカマチ、手摺、ウッドフェンス、鉛直面、傾斜面、モール、付土台、付梁、道路、塀、フェンス、パラペット、カーテンボックス、設備図の配線・配管など連続線属性の部材も分割できます。
  （方位マークなど分割できないデータもあります）

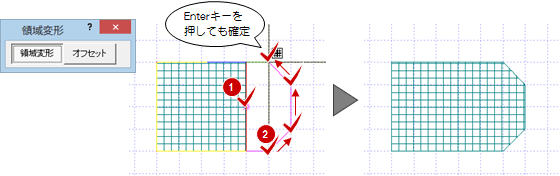

「変形」メニューの「領域変形」を使用します。

メモ

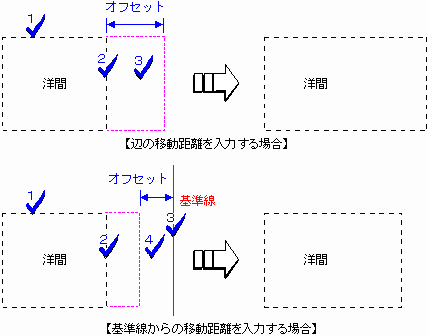

• オフセット量を指定して辺を移動したいとき、「オフセット」をONにします。

• なお、マウスで辺の移動先を指定したいときは、「オフセット設定」をOFFにします。

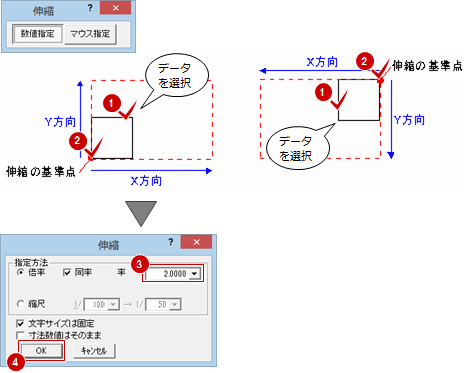

「変形」メニューの「伸縮」を使用します。

データの選択後、「数値指定」または「マウス指定」を選択するダイアログに戻りたい場合は、右クリックしてポップアップメニューの「戻る」を選びます。

メモ

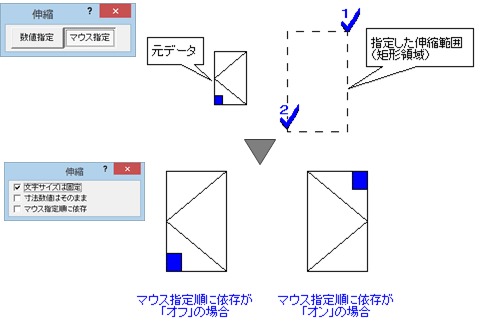

• 縮尺率を指定して伸縮したい場合、「縮尺」をONにして、右側のボックスで「伸縮前の縮尺」→「伸縮後の縮尺」を設定します。なお、伸縮前の縮尺には、現在の図面縮尺が自動的に表示されます。
• 伸縮の対象となっている図形のうち、文字だけを伸縮しないようにするには、「文字サイズは固定」をONにします。OFFにすると、文字も伸縮します。
• マウスで範囲を指定して伸縮したいときは、「マウス指定」をONにします。

• 「伸縮」では、柱、壁、床、天井、基礎などの部材、部屋、建具、階段、区画、屋根、仕上、ハッチング、シンボル、部品、記号、文字列、寸法線などを伸縮できます。

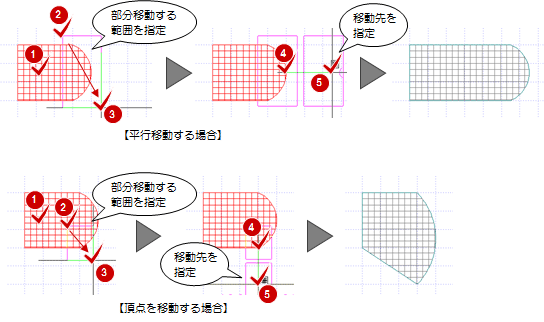

「変形」メニューの「部分移動」を使用します。

メモ

• 「部分移動」では、柱、壁、床、天井、基礎などの部材、部屋、建具、階段、区画、屋根、仕上、ハッチング、シンボル、部品、記号、文字列、寸法線などの端点の1部分を移動して変形できます。

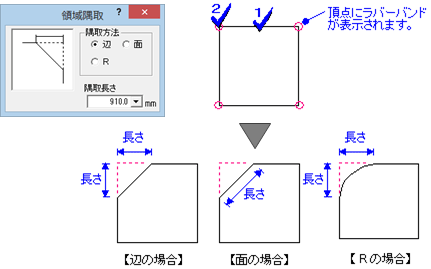

「変形」メニューの「領域隅取」を使用します。

メモ

• 「領域隅取」では、敷地（円弧は不可）、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）、パネル（床パネル、天井パネル）などの属性をもつ領域の隅取りできます。

「変形」メニューの「パック」を使用します。

図形をグループ化する

図形のグループ化を解除する

メモ

• コマンドを実行してからデータを選択しづらいときは、対象のデータを選択してからコマンドを実行することもできます。

• ハッチングや、建具や水平面など属性を持つデータを解除すると、無属性となり汎用データとなります。「合成」でも属性を持つデータに戻すことはできません。

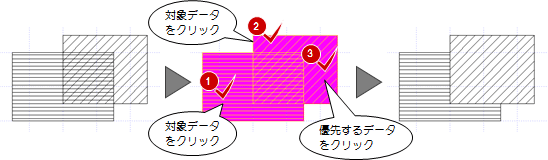

ハッチングや床仕上など、同一属性の領域が重複している部分を削除したいときは、「変形」メニューの「領域重複」を使用します。

メモ

• 敷地、部屋、屋根、仕上（床仕上、天井仕上など）、ハッチング、増改築区画、スラブ、基礎（土間コンクリート、防湿コンクリート、べた基礎など）などの属性をもつ領域の重複部分も処理できます。
  （塗り潰し領域は処理できません）
• ZEROの場合、「領域重複」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。

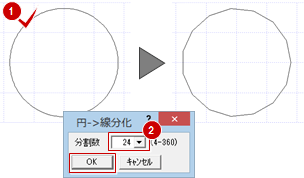

円を指定した分割数で分割して線分化したいときは、「変形」メニューの「円の線分化」を使用します。

メモ

• 疑似スプラインは処理できません。
• ZEROの場合、「円の線分化」は、初期では表示されていません。使用するには、コマンドカスタマイズで表示する必要があります。
