2×4構造材マスタ

2×4構造材マスタは、9種類のタイプをマスタとして登録できます。

なお、2×4構造材マスタを保存するフォルダは、「物件初期設定：マスタ環境－構造図マスタフォルダ」の「構造材」で設定します。

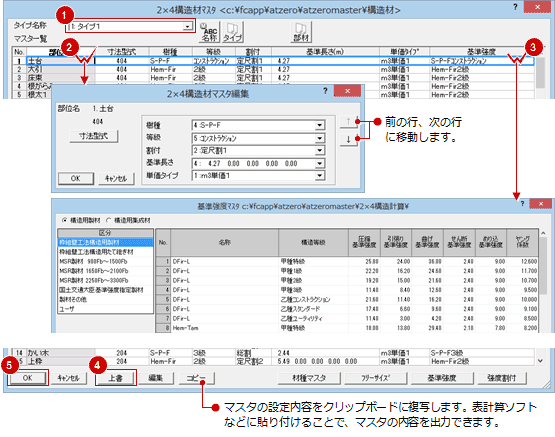

1. 「処理選択」ダイアログの「マスタ専用」タブをクリックして「2×4構造」を選びます。
2. 「2×4構造材」をクリックします。
3. 「タイプ名称」で、使用するマスタタイプを選びます。
4. 部位をダブルクリックします。または、部位を選んで「編集」をクリックします。
5. 「2×4構造材マスタ編集」ダイアログで、寸法型式、樹種、等級、割付方法などを設定して「OK」をクリックします。

寸法型式	決められた寸法型式の材木を使用する場合は「寸法型式選択」ダイアログの「スタッド」、寸法型式にないサイズの材木を使用する場合は「フリー」をONにして寸法型式を選びます。 ※ 選択可能なスタッド型式は次の通りです。これ以外は選択できません。 なお、スタッドサイズは「物件初期設定：2×4専用」で設定します。 1×4 1×6 2×3 2×4 2×5 2×6 2×8 2×10 2×12 3×4 3×6 4×4 4×6 4×8 4×10 4×12 4×14 4×16 6×6 6×10 6×12 6×14 6×16 ※ フリーの寸法は「フリーサイズ」で登録します。
樹種、等級	「材種マスタ」で登録されている樹種、等級を選びます。
割付、基準長さ	割付方法を「一本割」「定尺割1」「定尺割2」「総割」から選びます。また、「材種マスタ」で登録されている基準長さを選びます。 （詳しくは、「割付方法について」を参照）
単価タイプ	使用する2×4構造材単価マスタの単価タイプを選びます。

6. 部位の「基準強度」のセルをダブルクリックします。
7. 「基準強度マスタ」ダイアログで、区分、強度等級、強度樹種を選んで「OK」をクリックします。
   ダイアログ下部の「強度割付」を使用すると、樹種から基準強度マスタを検索して自動割付することも可能です。

8. 「上書」をクリックして、マスタに保存します。
9. 「OK」をクリックして、2×4構造材マスタを終了します。
10. 「物件初期設定：マスタ環境－構造図マスタフォルダ」の「構造材マスタタイプ（2×4）」で、使用するマスタタイプを設定します。


メモ

• ダイアログ上部のボタンで、マスタの名称変更や複写を行うことができます。

	タイプ名称入力	マスタの名称を変更します。
	タイプ別複写	現在開いているマスタに、別のタイプのマスタを複写します。 をクリックし、複写元のマスタを選んで「OK」をクリックすると、複写元の内容が現在のマスタに上書き複写されます。
	部材別複写	他の部材の設定内容を複写します。 変更する部材を選んでをクリックし、複写元の部位を選んで「OK」をクリックすると、部位名以外の設定内容すべてが複写されます。このとき、「タイプ名称」を切り替えると、他のマスタタイプからも部材の設定内容を複写できます。

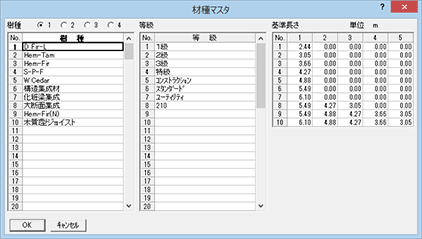

積算で使う樹種、等級、基準長さなどは、「材種マスタ」で設定します。

設定を変更するには、セルをダブルクリック、またはF2キーを押します。

メモ

• 構造計算で使う樹種、強度等級、基準強度などは、「基準強度マスタ」で設定します。

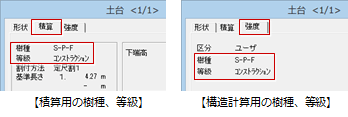

• これらの樹種、等級は、2×4構造図にて部材の属性変更で確認できます。


集成材など、スタッドにない寸法は、「フリーサイズ」で設定します。20サイズまで登録できます。

数値を入力するには、セルをダブルクリック、またはF2キーを押します。
