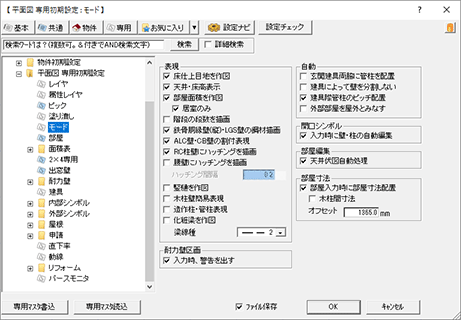

専用初期設定：モード

床仕上目地を作図	床仕上、床部分目地の入力時や自動作成時に目地を作図するときは、ONにします。OFFの場合は、範囲枠がペンNo不出力の点線で入力されます。 ONの場合、「表示」メニューの「仕上表示」での仕上の表示に関係なく、床仕上目地が表示されます。
	床仕上目地や床部分目地は、「共通初期設定：ペンNo」にある「目地・ハッチング etc」のペンNoで入力されます。
天井・床高表示	「壁仕上入力モード」「床仕上入力モード」「簡易躯体入力モード」で部屋の天井高と床高増減を表示するときは、ONにします。 天井高、床高増減は、CAD画面の表示のみで出力されません。
部屋面積を作図	「部屋」で部屋入力と同時に部屋面積を描画するときは、ONにします。 居室のみに部屋面積を描画するときは「居室のみ」をONにします。
	面積の単位は、「専用初期設定：面積表－部屋面積表」にある「表記法・部屋」で表記されます。 小数桁数と丸めは、「部屋（帖）」の設定で表記されます。｢帖｣のとき、小数点以下の桁数により、部屋面積の小数点以下の数値が「0」で終わるような場合は、その「0」は描画されません。
階段の段数を描画	入力する階段に段数を描画するときは、ONにします。なお、階段に切断線が設定されている場合、切断線以降には段数は描画されません。
鉄骨胴縁壁（縦）・LGS壁の鋼材描画	鉄骨胴縁壁（縦）、LGS壁の内部の鋼材を描画します。
ALC壁・CB壁の割付表現	ALC壁、CB壁の割付を表現します。
RC柱壁にハッチングを描画	RC柱とRC壁にハッチングを描画するときは、ONにします。 RC柱・壁の入力時には、ハッチング描画されません。柱壁包絡処理を実行するとハッチングが描画されます。
腰壁にハッチングを描画	腰壁にハッチングを描画するときはONにして、「ハッチング間隔」にハッチングの間隔を設定します。
竪樋を作図	竪樋を出力するときは、ONにします。 竪樋は「壁仕上入力モード」で確認できますが、ONにすると「平面図入力モード」でも確認できます。
木柱壁簡易表現	木柱の作図を簡易表現にするときは、ONにします。1/200 など小さな縮尺の平面図を作成する場合などに有効です。 簡易表現にすると、柱は点線（不出力ペン）、通し柱は円の点線（不出力ペン）で作図され、画面で入力位置を確認できます。 ただし、建物の出隅・入隅のように柱が必ず入力されるような箇所については、点線（不出力ペン）も表示されません。
	すでに柱、壁が配置されている状態でONに変更した場合は、「ツール」メニューの「柱壁包絡処理」を実行する必要があります。
造作柱・管柱表現	「木柱壁簡易表現」がONの場合は設定できません。平面詳細図と同じように、造作柱にハッチング、管柱に×を作図するときは、ONにします。
化粧梁を作図	化粧梁を出力するときはONにして、「梁線種」入力する梁の線種を設定します。ONにすると「平面図入力モード」でも確認できます。

「区画」メニューの「耐力壁区画」で耐力壁区画を入力するとき、以下の場合に警告画面を表示するときは、「入力時、警告を出す」をONにします。警告を表示させたくない場合はOFFにします。

警告画面では、該当する項目に ■ 印が表示されます。

2×4の場合
□	1ブロックの面積が40㎡を超えないか
□	1辺の長さが12mを超えていないか
□	1辺の長さが他辺の3倍になっていないか
2×4以外の場合
□	1ブロックの面積が40㎡を超えないか
□	1ブロックの面積が20㎡を超えないか
□	1辺の長さが8mを超えていないか
□	1辺の長さが6.5mを超えていないか
□	1辺の長さが5グリッド（910モジュールの場合、4.55m）を超えていないか

メモ

• 警告画面で「はい」をクリックすると区画を入力できます。

次の設定は、「一括作成」、「柱壁」メニューの「柱壁自動配置」で木柱・木壁を自動配置するときに影響します。

玄関建具両脇に管柱を配置	木造の柱を自動配置するとき、玄関建具の両脇に管柱を配置します。 玄関建具は、建具の属性ダイアログで「玄関建具」をONにした建具です。
建具によって壁を分割しない	建具の端のところで壁を分割しないようにするときは、ONにします。 OFFの場合、建具脇の管柱の位置で壁が分割されます。 「建具際管柱のピッチ配置」によって、壁の分割位置が異なります。
建具際管柱のピッチ配置	木造の柱を自動配置するとき、建具の端に配置される管柱の位置を設定します。 「物件初期設定：柱・基礎・束」の「木造一括・管柱距離」の管柱ピッチで配置するときは、ONにします。 建具脇に管柱を配置したいときは、OFFにします。

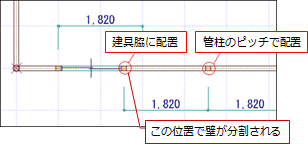

	「建具によって壁を分割しない」によって、管柱の配置される位置が異なります。 建具際管柱のピッチ配置：ON ／ 建具によって壁を分割しない：ON 両方がONの場合、柱を自動配置するとき、管柱の割付基準点を指定します。

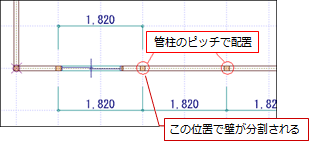

	建具際管柱のピッチ配置：ON ／ 建具によって壁を分割しない：OFF
	建具際管柱のピッチ配置：OFF ／ 建具によって壁を分割しない：ON
	建具際管柱のピッチ配置：OFF ／ 建具によって壁を分割しない：OFF

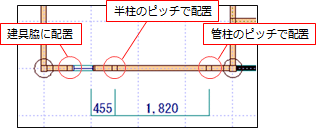

	建具脇に管柱を配置した際、次図のように半柱のピッチで管柱が配置される場合があります。半柱のピッチは、「物件初期設定：柱・基礎・束」にある【木柱自動配置】の「木造一括・半柱距離」で設定します。 建具脇に間柱が配置される場合もあります。このときの間柱の見付幅は、「専用初期設定：建具」の「建具脇間柱見付」で設定します。
外部部屋を屋外とみなす	外部部屋は、屋外とみなして柱と壁を自動配置しないようにするときはONにします。床仕上・天井仕上は作成されるため、外部部屋のバルコニーがある場合などに有効です。柱壁は自動配置せずに、外部手摺を手入力します。

「柱壁」メニューの「開口部」を入力するときに影響します。

「入力時に壁・柱の自動編集」がONの場合、柱壁が入力されている箇所に開口を入力すると、自動的にその部分の柱壁・壁仕上を削除します。

OFFの場合は、自動的にその部分の柱壁・壁仕上を削除しません。

メモ

• 木造の場合、「開口部」ダイアログで「柱配置」をONにすると、開口部の入力と同時に、開口部の両端に柱（管柱または半柱）を配置できます。

「部屋」メニューの「変形ツール」の各コマンドで、部屋を変更したときに天井も再作成する場合は、「天井伏図の自動処理を行う」をONにします。

ONにすると、各部屋編集時のダイアログの「天井伏図の自動処理を行う」がONになります。コマンド実行後に「天井伏図の自動処理を行う」を変更することもできます。

「部屋」メニューの各コマンドで、部屋を入力、編集すると、自動で部屋寸法を描くことができます。

「部屋寸法」の「部屋入力時に部屋寸法配置」をONにします。

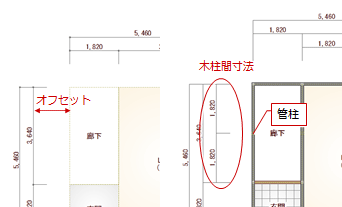

木柱間寸法	入力されている柱間の寸法を描きます。 対象の柱：管柱／通し柱／隅柱／丸柱／床柱（角）／床柱（前丸）／床柱（丸）
オフセット	部屋寸法線の位置を設定します。部屋の外周部からの距離を入力します。

メモ

• 配置した部屋寸法は、汎用機能の寸法線とは別タイプのデータとして扱われます。
• トラッカー編集や汎用機能の削除、移動の各コマンドでも追従して部屋の寸法線を再配置します。
• Ver.6以前に作成した部屋の寸法線は、編集等による部屋寸法線の再配置ができません。
  「一括作成」で「図面化処理」の「部屋寸法」と「全ての寸法を削除して配置」をONにし、部屋寸法線を再配置してください。
