AM建具：金属引違／金属引戸・折戸／金属ドア／金属装飾／金属出窓／金属その他／木引違／木引戸・折戸／木ドア／Archi Master建具

1. 「建具」をクリックします。
2. 建具入力バーから入力する種別のコマンドを選びます。
3. 「建具選択」ダイアログで建具の絵柄を選んで、「OK」をクリックします。
4. 「入力点補正」ダイアログで補正タイプを選び、「始点逃げ」「終点逃げ」を設定します。
5. 建具入力ダイアログで取付高や建具高などを設定します。
6. 建具を入力します。


   引違の場合
   開き戸（折戸）の場合
   引き戸の場合
   コーナー窓
   シャッターの場合

メモ

• 建具の枠見込、枠見付、取付、額縁、入力逃げ、建具描画などの初期値・条件は、「物件初期設定：建具－建具本体」～「物件初期設定：建具－描画・表現」で設定します。
• 建具には、内側と外側の属性があります。内部建具は入力方向に注意する必要があります。


  内部建具	通常、部屋内部に入力する建具は、始点⇒終点の方向の右側が建具の内側となります。
  外部建具	入力方向に関係なく、部屋領域から判断して、建物外部に建具の外側が向くように自動設定されます。

• 建具の種別は、次のように分類されています。


  建具入力バー	建具の種別
  金属引違	2・3・4枚引違窓、2・3・4枚引違戸
  金属引戸・折戸	片引戸、2・3枚引戸、引分戸、折戸、両折戸、伸縮戸、2・4・6・8枚可動間仕切
  金属ドア	片開、親子、片袖、両袖、両開、自由戸
  金属装飾	片開、両開、Fix、台形（異型）、上げ下げ、横すべり、倒し、縦回転、縦すべり、突き出し、横回転、ジャロジー、コーナー、片引
  金属出窓	三角出窓、四角出窓、台形出窓、ボウウィンドウ、コーナー出窓
  金属その他	シャッター、連窓、片雨戸、両開雨戸、雨戸シャッター、面格子、手摺、フラワーBOX、三方枠、内窓
  木引違	2・3・4枚引違戸
  木引戸・折戸	片引戸、2・3枚引戸、引分戸、折戸、両折戸、可動間仕切
  木ドア	片開、親子、片袖、両袖、両開、自由戸

寸法固定の建具は「建具幅」を変更できないため、補正タイプ「1・---・2」であってもマウスで指定した2点が建具幅にはなりません。

メモ

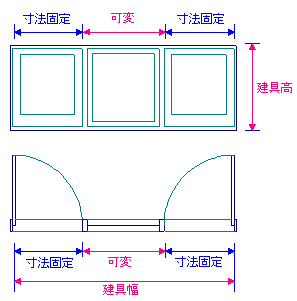

• 片開き＋FIX＋片開き などの連窓では、片開き部分のみ建具幅を固定というように、部分的に建具幅を固定できます。「寸法固定」がOFFであっても、この固定部分の建具は、建具幅が固定で入力されます。


【4枚溝の場合】	2枚引き違い、3枚引き違い、4枚引き違い（4枚溝のみ）の扉位置の前後は、固定です（入力方向は関係ありません）。
	4枚引き違い（標準）は、入力方向によって異なります。中央扉は、入力方向に対して右側が手前になります。

メモ

• 4枚引き違いの属性「4枚溝」「標準」は、Archi Masterで設定します。
