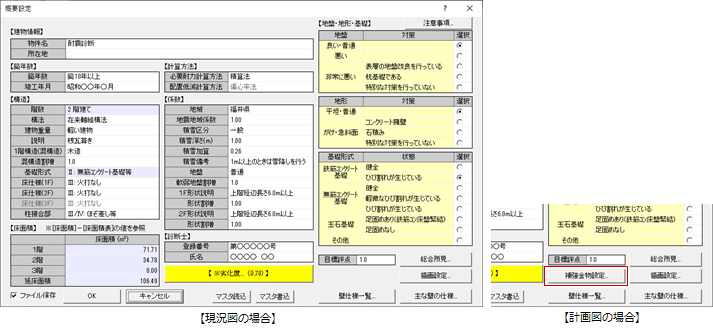

概要設定

各項目内容を確認して、概要や計算条件を設定します。

【建物情報】	物件名／所在地	物件名や所在地を入力します。
【築年数】	築年数	劣化度の低減係数に影響します。築年数が10年以上か10年未満によって、老朽度の調査部位が変わります。 「劣化度を設定する」を参照してください。
	竣工年月	竣工年月を入力します。
【計算方法】	必要耐力計算方法	「必要耐力」の算定に影響します。総2階建てではないとき「精算法」、総2階建てのとき「略算法（総2階）」を選びます。
	配置低減計算方法	「保有する耐力」の算定に影響します。「精算法」の場合は「偏心率法」（固定）、「略算法（総2階）」の場合は「4分割法」「偏心率法」のいずれかを選びます。
注意事項	診断書「総合所見」に記載する内容を入力します。※ 必ず入力してください。
【地盤・地形・基礎】	地盤	立地条件を調査し、該当する項目をONにします。
	地形	立地条件を調査し、該当する項目をONにします。

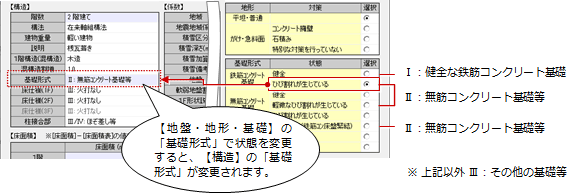

	基礎形式	基礎形式を調査し、該当する項目をONにします。【構造】の「基礎形式」も変更されます。
【構造】	階数	物件の階情報から連動します。
	構法	建物の構法を設定します。2×4のときは「枠組壁工法（2×4）」を選びます。
	建物重量	「必要耐力」の算定に影響します。「軽い建物」「重い建物」「非常に重い建物」によって係数が異なります。
	説明	診断書に記載する「建物仕様」の説明を入力します。
	1階構造（混構造）	木造、2×4のときは「木造」を選び、混構造のときは「木造以外」を選びます。
	混構造割増	「1階構造」を「木造以外」に変更すると、自動的に「1.2」に変更されます。「必要耐力」の算定に影響し、「必要耐力×混構造割増」となります。
	基礎形式	【地盤・地形・基礎】の「基礎形式」で変更します。
	床仕様（1F）～（3F）	建物の階ごとに床仕様を設定します。「耐力要素の配置等による低減係数eKfl」に影響します。4分割法による充足率と床仕様、または偏心率と床仕様によって、低減係数eKflが決まります。 ※ 4m以上の吹き抜けがある場合は、床仕様を1段階下げて設定します。
	柱接合部	建物の主要となる柱接合部を設定します。
【係数】	地域	建設場所を設定します。
	地震地域係数	地震地域係数を設定します。建築基準法施行令第88条（昭和55年建設省告示第1793号）で定められています。「必要耐力」の算定に影響します。
	積雪区分 積雪深さ 積雪加算	建設地域が「一般」と「多雪区域」のどちらかを設定します。積雪深さが何mであるかは特定行政庁に確認してください。 「積雪深さ」に連動し、「積雪深さ×0.26」の計算値になります。「必要耐力」の算定に影響します。
	積雪備考	診断書に記載する「積雪深さ」の説明を入力します。
	地盤 軟弱地盤割増	特定行政庁が指定する軟弱地盤地域、または第3種地盤に該当する場合は「非常に悪い地盤」に変更します。 「軟弱地盤割増」も「1.5」に変更されます。 「必要耐力」の算定に影響し、「必要耐力×軟弱地盤割増」となります。
	形状説明	診断する建物に該当する建物の形状を選びます。「形状割増」が変更されます。建物形状（短辺方向の長さ）によって必要耐力の割り増しがあります。
	形状割増	形状割増は、建物形状と必要耐力の計算方法によって異なるため、「形状説明」「必要耐力計算方法」を変更すると、該当する値に自動的に変更されます。「必要耐力」の算定に影響し、「必要耐力×形状割増」となります。
【床面積】	「耐震診断 床面積設定」で床面積表を配置すると、自動的に値がはいります。
【診断士】	診断書の表紙に記載する診断士の登録番号、氏名を入力します。
【劣化度】	劣化度の低減係数を設定します。「劣化度による低減係数dK」に影響します。 「劣化度を設定する」を参照してください。
目標評点	「判定」の結果を赤く表示するときの基準となる評点を設定します。「評価」を参照してください。
総合所見	診断書「総合所見」に記載する内容を入力します。
補強金物設定	柱接合部や筋かい補強箇所に使う金物の初期値を設定します。設定方法は、「補強金物の初期値を設定する」を参照してください。
描画設定	描画したい項目をONにします。詳しくは「図面や診断書の描画を設定する」を参照してください。
壁仕様一覧	耐震診断で使用する軸組仕様の記号表現を変更したり、軸組と面材の仕様（仕様名、壁基準耐力など）を確認、追加や変更をします。詳しくは「壁仕様一覧を確認する」を参照してください。
主な壁の仕様	耐力壁の入力時に仕様する「軸組仕様」「面材」の初期値を設定します。詳しくは「壁仕様の初期値を設定する」を参照してください。
マスタ読込／マスタ書込	【構造】【係数】【地盤・地形・基礎】、注意事項、総合所見などを「マスタ書込」で登録できます。登録した計算条件などを他の物件も使用するときは「マスタ読込」から読み込みます。 ※ マスタ読込・マスタ書込ができない場合は、「設定」の「物件初期設定：マスタ環境－共通マスタフォルダ」で「部品／設備他」タブの「耐震診断」のフォルダが設定されていることを確認してください。

メモ

• 【建物情報】【構造】など、「物件情報」や「物件初期設定」と共通する内容は耐震診断を初めて開いたときに連動します。以降、変更が合った場合は手動で設定します。
  以下の項目については「マスタ読込」対象外になります。

  連動元		連動先（耐震診断）	備考
  物件情報－物件名	⇒	物件名
  物件情報－工事場所	⇒	所在地
  物件初期設定－基準高さ情報－地上	⇒	階数
  物件初期設定－基準高さ情報－主構造	⇒	構法
  物件初期設定－性能・地域条件－建築物事項－屋根重さ	⇒	建物重量	軽い屋根⇒軽い建物 重い屋根⇒重い建物
  物件初期設定－基準高さ情報－1F構造	⇒	1階構造
  物件情報設定－工事場所（都道府県のみ）	⇒	地域
  物件初期設定－性能・地域条件－建築物事項－地震地域係数	⇒	地震地域係数
  物件初期設定－性能・地域条件－建築物事項－積雪の地域	⇒	積雪区分
  物件初期設定－性能・地域条件－建築物事項－積雪量	⇒	積雪深さ（m）

劣化度は上部構造評点に影響します。

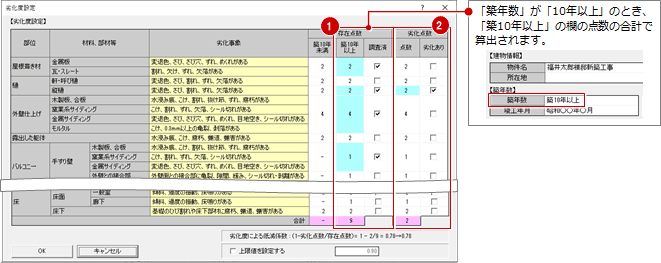

1. 各部位について、調査済み項目をONにします。
   ※「概要設定」の「築年数」を「10年以上」で設定の場合は、「存在点数」の「築10年以上」の合計で算出されます。
2. 調査済みの項目で劣化があった場合は、「劣化あり」をONにします。

3. 劣化度による低減係数を確認します。
   ※ 現況図のときは、「上限値を設定する」をONにして上限値を設定することができます。
   　 計画図のときは、上限値は0.90になります。ただし、現況図で低減係数が0.90を超えている場合は、その値が上限値となります。
   　 現況・計画図どちらでもない物件の場合は「上限値を設定する」は有効にならず、1.0を上限とします。


メモ

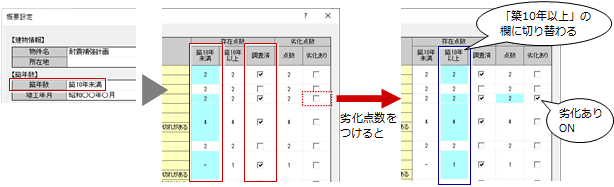

• 「概要設定」の「築年数」を「築10年未満」で設定している場合は、「築10年未満」の合計で算出されます。

• 「調査済」が全てOFFの場合に、「※ 劣化度の調査は必ず行ってください。」のメッセージが表示されます。

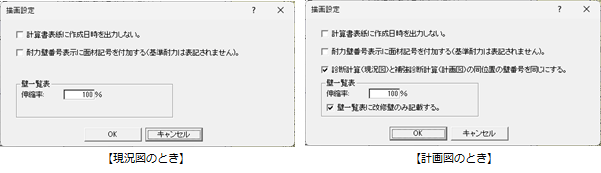

図面や診断書の表記を変えたい場合、「描画設定」で該当する条件をONにします。

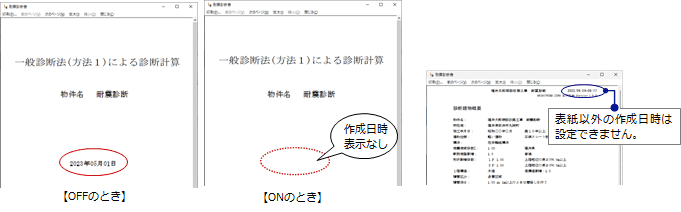

計算書表紙に作成日時を出力しない。		※ 表紙以外の作成日時は設定できません。
耐力壁番号表示に面材記号を付加する（基準耐力は表記されません）。		ON・OFFによって以下の内容に影響します。 ・耐力壁の入力時と壁番号自動配置時の面材記号表示 　詳しくは、「耐力壁／耐力壁一括配置」の「耐力壁を入力する」のメモを参照してください。 ・「筋かい面材凡例表」の配置 　ON：筋かいと面材の凡例表、OFF：筋かいの凡例表のみ
計画図のみ 診断計算（現況図）と補強診断計算（計画図）の同位置の壁番号を同じにする。		診断書の「柱壁配置図」の耐力壁の壁番号に影響します。 計画図において、現況図と同じ位置の耐力壁の壁番号を同じにする場合はONにします。ONの場合、次のように壁番号が付けられます。 ・現況図と同じ位置の耐力壁には同じ番号を付ける。 ・追加した耐力壁には新しい番号を付ける。 ・計画図で撤去した耐力壁の壁番号は、他の耐力壁で使用しない。 計画図で追加、削除した耐力壁に対して、CAD画面の左上の耐力壁から連番で通したい場合はOFFにします。 ※ 耐力壁の壁番号は、「壁番号自動配置」ダイアログの「OK」をクリックすると割り付け直されます。
壁一覧表	伸縮率	「壁番号」メニューの「壁一覧表配置」から配置する表の「伸縮率」の初期値を設定します。 表の配置については、「壁一覧表を配置する」を参照してください。
	計画図のみ 壁一覧表に改修壁のみ記載する。	「描画設定」で「壁一覧表に改修壁のみ記載する」をONにした場合は、「壁番号」メニューの「壁一覧表配置」を選んだときに、チェックONで表示されます。

計画図の場合に「補強金物設定」が表示され、設定可能になります。

この設定は、「数量」メニューの「補強金物数量表」コマンドで表示される金物の初期値を設定します。

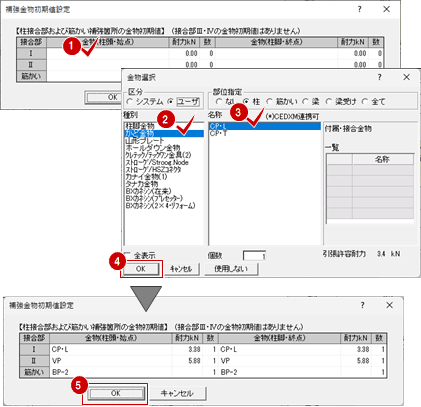

1. 「補強金物設定」をクリックします。
2. 「補強金物初期値設定」ダイアログで「金物（柱頭・始点）」のセルをクリックします。
3. 「金物選択」ダイアログで「種別」と「名称」を選んで「OK」をクリックします。

4. 同様に「金物（柱脚・終点）」のセルをクリックして金物を設定します。
5. 「Ⅰ」「Ⅱ」「筋かい」を設定したら、「OK」をクリックします。

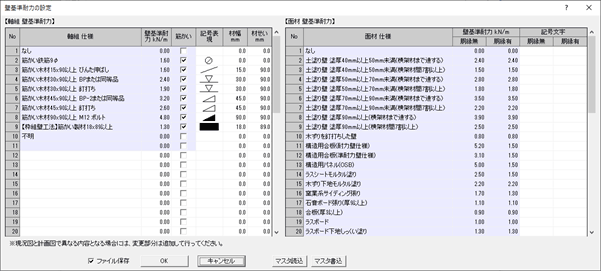

軸組仕様の記号表現を変更したり、軸組と面材の仕様（仕様名、壁基準耐力など）を確認、追加や変更をします。

【軸組 壁基準耐力】

軸組仕様	薄紫色のセルは、「木造住宅の耐震診断と補強方法」の表3.2に記載されている内容であり、変更できません。 白色のセルは、クリックして軸組仕様を追加できます。
壁基準耐力 kN／m	設定する軸組仕様の値を設定します。 ※ この「壁基準耐力 kN／m」は、基準法の「壁倍率」とは異なります。

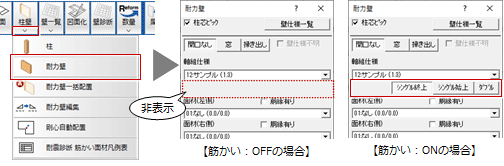

筋かい	筋かいの向き設定が不要な場合は、「筋かい」をOFFにします。 「耐力壁」ダイアログでOFFにした軸組仕様を選択した場合、筋かいの向きの設定は非表示になります。
記号表現	耐力壁を入力したときの図面表現です。

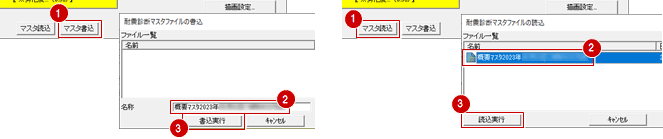

マスタ読込／マスタ書込	編集した壁仕様一覧を「マスタ書込」で登録できます。登録した壁仕様を他の物件も使用するときは「マスタ読込」から読み込みます。操作については「概要を設定する」の「マスタ読込／マスタ書込」と同様です。

【面材 壁基準耐力】

面材仕様	薄紫色のセルは、「木造住宅の耐震診断と補強方法」の表3.2に記載されている内容であり、変更できません。 白色のセルは、クリックして面材仕様を追加できます。
壁基準耐力 kN／m	設定する面材仕様の「胴縁無」と「胴縁有」の値を設定します。 ※ この「壁基準耐力 kN／m」は、基準法の「壁倍率」とは異なります。
記号文字	「概要設定」の「描画設定」で「耐力壁番号表示に面材記号を付加する（基準耐力は表記されません）。」がONの場合、「記号文字」の設定によって以下のような面材記号表示になります。

「柱壁」メニューの「耐力壁」で表示される「軸組仕様」「面材」の初期値、「耐力壁一括配置」コマンドの「壁仕様の設定」で表示される「軸組仕様」「面材」の初期値を設定します。

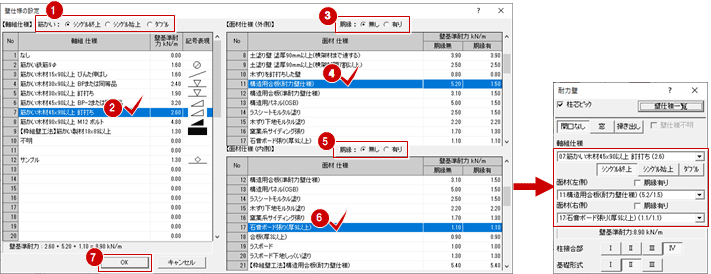

1. 「主な壁の仕様」をクリックします。

2. 【軸組仕様】で筋かいの向きを確認して、軸組仕様を選びます。
3. 【面材仕様（外側）】で胴縁の有無を確認して、面材仕様を選びます。
4. 同様に【面材仕様（内側）】も選択して、「OK」をクリックします。


メモ

• 耐力壁の初期値は、「軸組仕様」「面材」とも「なし」となっています。
