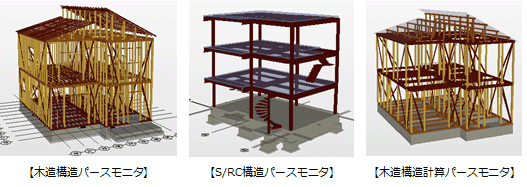

構造パースモニタ

1. 「モニタ」メニューから「構造パースモニタ」を選びます。
   ※ 構造計算では、「構造計算パースモニタ」をクリックします。

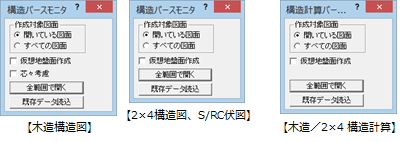

2. 「作成対象図面」で、立体データの作成対象となる図面を選びます。
3. 作成対象図面のすべてのデータ範囲から立体データを作成するときは、「全範囲で開く」をクリックします。作成範囲を指定するときは、CAD画面で作成する範囲をクリックします。
   パースモニタウィンドウが開き、図面と左右に並べて表示されます。



   作成対象図面	開いている図面	構造図または構造計算のうち、現在開いている図面のみ作成の対象にします。
   	すべての図面	構造図または構造計算のうち、作成されているすべての図面を対象にします。
   仮設地盤面作成	仮の地面を作成してイメージを確認するときはONにします。ON/OFFは、前回の設定を保持します。
   芯々考慮	木造構造図のときに表示されます。 構造部材を芯々の長さで描画するときはONにします。芯からの伸びを考慮して描画するときはOFFにします。
   全範囲で開く	「作成対象図面」で選択している図面に対して、全範囲を対象にパースを作成します。作成する範囲を指定する場合は、このボタンを押さずにCAD画面で作成範囲をクリックします。
   既存データ読込	パースモニタにて保存したデータを読み込んでパースを開きます。パースモニタのデータが保存されていない場合はクリックできません。

メモ

• パースモニタウィンドウが開いている状態でも、「モニタ」メニューから「構造パースモニタ」を選んで作成範囲を指定し直すことができます。
• 「作成対象図面」で「すべての図面」を選んだ場合、「専用初期設定：作成条件共通」の「作成階」の設定が連動します。

	設定	「専用初期設定：作成条件共通」では、構造計算パースモニタの作成対象階やグリッドの初期表示などを設定します。
		「専用初期設定：3次元DXF」では、3D DXF書き出しにおけるレイヤ最大数、目地の条件を設定します。
	透視変換モード 透視変換 2点透視固定モード あおり補正モード 平行変換モード	透視モードを切り替えます。
	背景／光源変更	シーン（朝／昼／夜／モニタ）を切り替えます。
	戻る	構造パースモニタを開いたまま、構造図に戻ります。
	拡張	拡張画面を開いて、カメラの登録、データ表示の切り替えを行います。
	パースモニタデータの保存	立体データやカメラなどを保存します。
	パースモニタデータ再作成	立体データを再作成します。
「視点」メニュー	視点回転中心点変更	視点の回転中心点を設定します。
	パーススタジオ起動（連携）	パーススタジオを起動して、現在構造パースモニタに表示されている立体データを読み込みます。
	属性変更	データの属性を確認または変更します。
「ファイル」メニュー	3D DXF 書き出し VRML 書き出し XVL3 書き出し 3DS 書き出し FBX書き出し	構造パースモニタの立体データを、3D DXF形式、VRML形式、XVL3形式、3DS形式、FBX形式で書き出します。
「編集」メニュー	コピー	モニタ画面をクリップボードにコピーします。
「表示」メニュー	視点リセット	パースモニタ起動時の視点状態に戻します。視点コントローラの「Home」と同様の機能です。
	グリッド表示	モニタのグリッドの表示/非表示を切り替えます。

汎用機能

	削除	削除（3次元）	パースのデータを個別に削除します。
		全削除	パースのデータをすべて削除します。外皮性能計算のデータも連動して削除されます。
	情報	3D面間計測	2つの外皮面を指定して面間距離を計測します。
		3D線間計測	2つの線分を指定して 2 線間の距離を計測します。
		3D点間計測	2つの点（仕上面上や建具の端点など）を指定して、2点間の距離、方位角、仰角、XYZ方向の偏差を計測します。
		3D簡易計測	指定した点から面（仕上面など）までのXYZ方向の距離を計測します。
		3D面積計測	指定した外皮面の面積を計測します。
		3D寸法線属性変更	「3D面間計測」「３D線間計測」「3D点間計測」で計測してモニタ上に登録した寸法線の属性を変更します。
