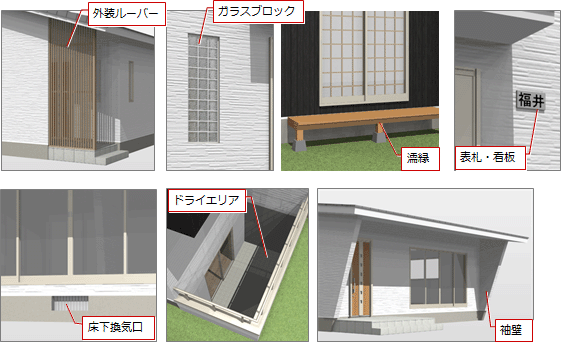

外装ルーバー／ガラスブロック／濡縁／表札・看板／床下換気口／ドライエリア／袖壁

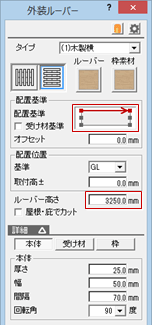

1. 「外部」メニューから「外部意匠」の「外装ルーバー」を選びます。
2. 「外装ルーバー」ダイアログの「タイプ」や「縦タイプ」「横タイプ」で、ルーバーのタイプを指定します。
   外装ルーバーの設定については、「専用初期設定：外部シンボル－外装ルーバー」を参照してください。
3. 「配置基準」で、ルーバーを配置する時の基準位置をクリックします。
   このとき、「受け材基準」がOFFであることを確認します。
4. ルーバー取付高やルーバー高さなどを設定します。

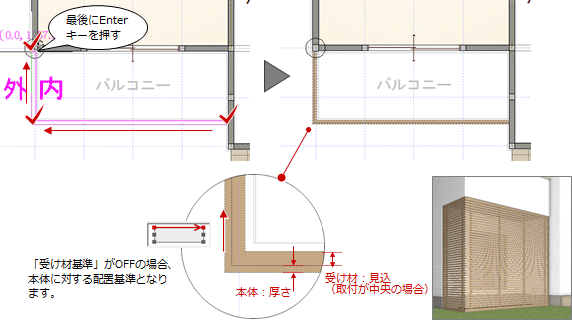

5. ルーバーの入力点をクリックします（入力方法：多角円形 ）。
   入力時のラバーバンドに表示される「外」が外側となります。「外」「内」で受け材の位置やルーバーの角度の基準が変わるので注意してください。
   ただし、ラバーバンドは表示されるのは、入力方法が 「多角円形」の場合のみです。
6. 最後は、Enterキーを押す、またはポップアップメニューの「OK」をクリックします。


メモ

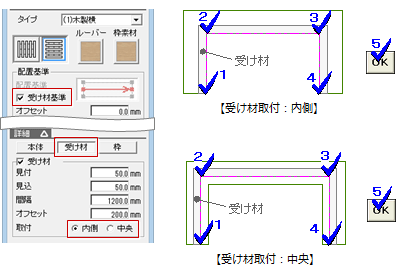

• 受け材を基準にして入力したい場合は、「受け材基準」をONにします。このとき、受け材の内側が基準になります。

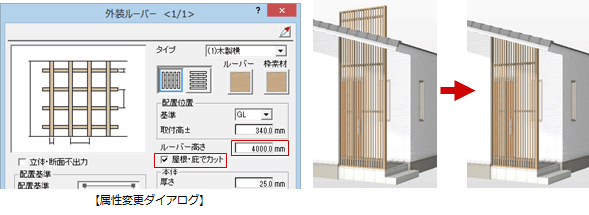

• 外装ルーバー上端の形状を屋根の勾配形状に合わせたいときは、「屋根・庇でカット」をONにします。このとき、上枠は付きません。
  ※「屋根・庇でカット」は、外装ルーバーの上端高を屋根・庇でカットする機能です（縦ルーバーのときに有効）。ルーバーの高さが屋根・庇の位置となるように「ルーバー高さ」を調整してください。

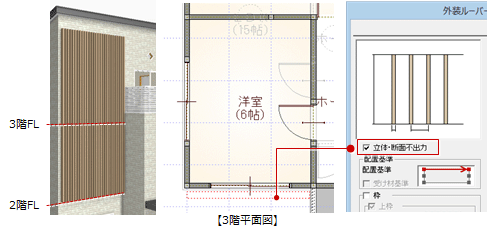

• 階をまたぐような外装ルーバーの場合に、他階でも外装ルーバーの平面表現を作図したいときは、「ファイル」メニューの「階複写」で複写後、ぞ属性変更ダイアログの「立体・断面不出力」をONにします。点線で作図されます。


ガラスブロックは、壁、出窓壁、手摺、ベランダ、鉛直面、傾斜面、自由鉛直面に入力できます。

1. 「外部」メニューから「外部意匠」の「ガラスブロック」を選びます。
2. 「ガラスブロック」ダイアログで形状（直線、円弧、コーナー）、タイプ、取付高などを設定します。
3. マウスでガラスブロックの幅を指定するときは、「サイズ指定」をOFFにします。
   なお、先に詳細を設定するときは、ONにします。

4. ガラスブロックを入力します。


   「直線」	ガラスブロックの始点と終点をクリックします。
   「円弧」	円弧の1点目、通過点、終点をクリックします（入力方法：円弧3点）。 「円弧出幅」のとき、1点目または2点目（3点目）の位置が、対象データ（壁や手摺など）に近い場合は、自動的にデータを検索します。
   「コーナー」	入力できるコーナー角度は90度です。コーナーの1点目、2点目、3点目をクリックします。

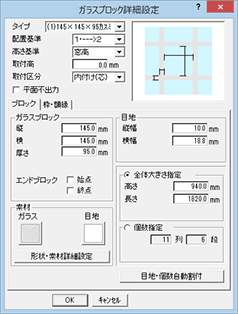

5. 「ガラスブロック詳細設定」ダイアログが開きます。
   ブロックのサイズ、目地、素材、枠、額縁などを設定します。
6. 「OK」をクリックします。


1. 「外部」メニューから「外部意匠」の「濡縁」を選びます。
2. 「濡縁」ダイアログでタイプ（矩形、出隅、入隅）、高さ、出幅などを設定します。

3. 濡縁を入力します。


   「矩形」	濡縁の始点と終点をクリックします。
   「出隅」	濡縁の始点、コーナー部、終点をクリックします。
   「入隅」	濡縁の始点、コーナー部、終点をクリックします。

メモ

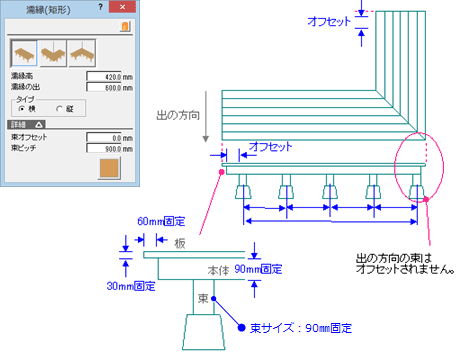

• 束のピッチは、外側同士の束の芯間をもとに、「ピッチ」の値で均等割付を行います。設定したピッチに近い値で均等に束が割り付けられます。

1. 「外部」メニューから「外部意匠」の「表札・看板」を選びます。
2. 「表札・看板」ダイアログで、形状、文字列を設定します。

3. 表札・看板のラバーバンドが表示されます。表側を確認しながら、配置位置をクリックします。

メモ

• 表札・看板に画像を貼るには、「画像」をONにします。ビットマップ（*.bmp）、JPEG（*.jpg *.jpeg）、PNG（*.png）、TIFF（*.tif *.tiff）の画像ファイルの利用が可能です。

1. 「外部」メニューから「外部意匠」の「床下換気口」を選びます。

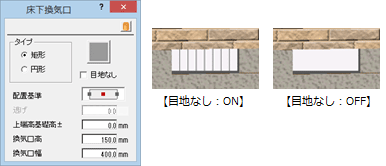

2. 「床下換気口」ダイアログで形状、上端高などを設定します。

3. 換気口の基準点をクリックします（入力方法：1点）。

メモ

• 基準点と方向を指定して入力するには、Shiftキーを押しながら配置位置をクリックして、方向をクリックします。入力方法「1点方向」でも同様に入力できます。

1. 「外部」メニューから「外部意匠」の「ドライエリア」を選びます。

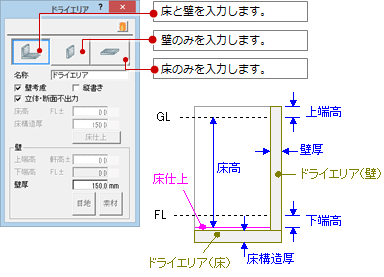

2. 「ドライエリア」ダイアログの入力タイプのボタンをクリックします。
3. ドライエリアの一部が柱、壁に食い込むような入力点を指定した場合も、自動的にオフセットして柱、壁の外部ラインに接するように入力するときは、「壁考慮」をONにします。

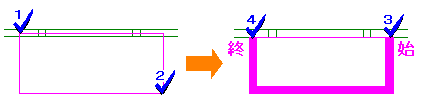

4. ドライエリアの範囲をクリックします（入力方法：矩形）。
5. ドライエリアの壁の始点と終点をクリックします。
   ドライエリアの壁は、始点から時計回りに入力しますが、反時計回りに入力する場合は、マウスの中ボタンか、キーボードの無変換キーを押します。


メモ

• 地上階で、地下階にあるドライエリアの位置を描画したい場合は「立体・断面不出力」をOFFにして、平面データのみを描画し、立体データおよび断面データを作成しないようにします。

1. 「外部」メニューから「外部意匠」の「袖壁」を選びます。
2. 「袖壁」ダイアログの上部で形状（左から「下カット」「上カット」「部分下カット」「部分上カット」）を選びます。
3. 「カット位置」で、入力の始点・終点のどちら側をカットするかを設定します。
4. 取付高、全体高、カットの幅・高さなどを設定します。
5. 「仕上」で、外壁仕上マスタから袖壁の仕上を設定します。
   入力点の位置にある外壁仕上に合わせたいときは「外壁仕上取得」をONにします。
6. 袖壁の小口部分には外壁仕上がまわしますが、仕上厚を表現するには「小口仕上」の「始」「終」をONにします。
   小口の仕上厚は、平面図、パースモニタ、立面図で確認できます。

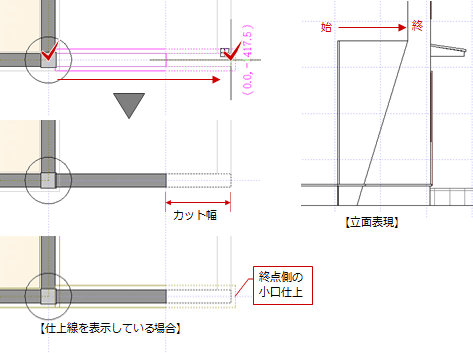

7. 袖壁の始点と終点をクリックします。
   ※「下カット」「部分下カット」におけるカット部分は、点線で描画されます。


メモ

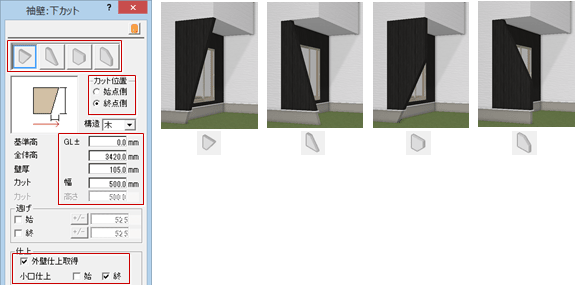

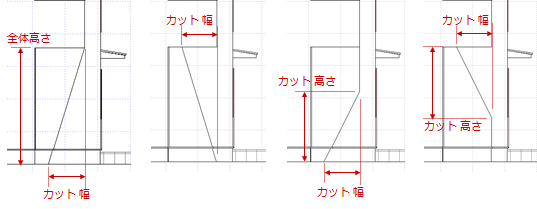

• 4タイプの袖壁の形状について

• 袖壁の上部に屋根があると、袖壁の上端は屋根勾配（垂木の下端）に合わせて止まります。
  ※「下カット」「上カット」「部分上カット」の袖壁の「カット幅」「カット高さ」は、袖壁の一番高い位置からの幅と高さになります。「全体高」が大きくても屋根の高さで袖壁は止まるため、袖壁の正確な高さがわかりません。立面図や矩計図などで袖壁の高さを計測して、「全体高」にセットしてください。

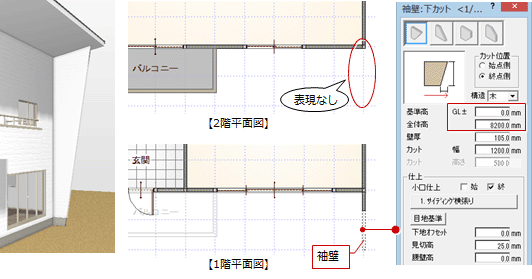

• GLから屋根まで伸びた袖壁を表現する場合、1つの階で基準高、全体高を設定して入力することができます。
  このとき、袖壁を入力した階では平面を表現できますが、他階では平面を表現できません。平面を表現するには、袖壁を複写後、汎用コマンドの「変形」メニューの「パック」を使って編集してください。

• 「構造」が「RC」で、「ふかし」タイプの壁仕上を使用している場合、平面詳細図では壁仕上と壁の境界線は、点線で描画されます。
• 袖壁の仕上厚は、「表示」メニューの「仕上表示」で確認できます。
• 袖壁は、「柱壁」メニューの「壁」とは異なり外部シンボルデータであり、袖壁の属性で仕上データを持っているため、「一括作成」で袖壁に仕上をまわすことはできません。
• 袖壁シンボルは、配置図の建物区画自動配置、風向シミュレーション、日当たりシミュレーション、日影・天空図の日影天空用建物、木造構造計算・2×4構造計算の壁荷重にも影響します。ただし、構造図には連動しません。
