日影天空用建物（自動配置）／日影天空用建物（勾配無し）／日影天空用建物（勾配有り）／日影天空用建物高さ算出

日影や天空率の計算に使用する建物データを入力します。

天空率の計算では、日影天空用建物が計画建物になります。

日影天空用建物を自動配置するA540330_htt_sec01

「建物」メニューから「建物区画」の「日影天空用建物（自動配置）」を選びます。
「日影天空用建物自動」ダイアログで条件を設定して、「OK」をクリックします。

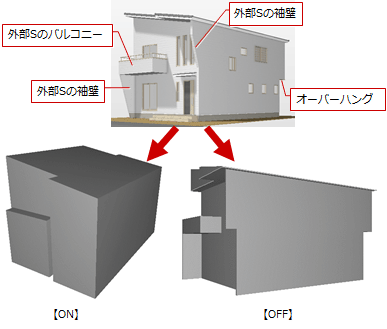

屋根伏図のみを対象	屋根伏図のデータのみを参照するときはONにします。このとき、バルコニー、オーバーハングの下端高はGLとなり、形状は考慮しません。また、外部シンボルの袖壁は考慮しません。平面図のバルコニー形状やポーチ柱等も参照して日影天空用建物を作成するときはOFFにします。このとき、バルコニー、オーバーハング、外部シンボルの袖壁の上端高と下端高を見て詳細な形状を作成します。 ※ 作成対象データは、次の通りです。【ON】屋根、パラペット（異形含む）、ドーマ、煙突、かまぼこS、ドームS 【OFF】上記に加え、部屋、柱、壁、ポーチ柱、外部シンボルの袖壁（カット部分の形状は表現不可）
躯体からのオフセット	「屋根伏図のみを対象」がOFFの場合に設定できます。躯体面から日影天空用建物の面までの距離を入力します。建物を仕上面で検討する場合は仕上厚をセットし、躯体面で検討する場合は「0」とします。
樋先を考慮する	屋根線属性で「軒先」となっている屋根線に対して、樋の出の値だけ屋根領域を大きくして日影天空用建物を作成するときはONにします。樋の出は、「物件初期設定：屋根」の「樋の出」の値が使用されます。

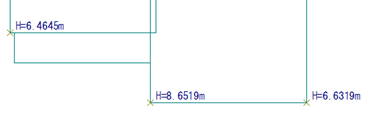

屋根伏図データに高さを描画	屋根伏図から作成される建物に高さを描画するときはONにします。なお、高さが描画される位置は建物によって異なります。・水平なときは建物の中央付近・勾配があるときは、各頂点の中で最も低いところ（2点まで）と、最も高いところ（2点まで）
塀も対象	配置図に入力されている塀も参照して日影天空用建物を作成するときはONにして、配置図の面を選びます。

メモ

既に日影天空用建物が存在する場合、削除の確認画面が表示されます。
既存の日影天空用建物をすべて削除して配置し直すときは「はい」、既存の日影天空用建物を残したまま追加するときは「いいえ」、処理を中止するときは「キャンセル」を選びます。
自動配置条件の初期値は、「専用初期設定：日影」の「日影天空用建物自動」で設定します。
作成した日影天空用建物は、「日影」メニューの「日影天空用建物確認」で確認できます。
