居室区画図・面積表
入力した居室区画の図、凡例、面積表を作成します。
※
「モード切替（一次エネルギー）」がONのときに、使用できます。

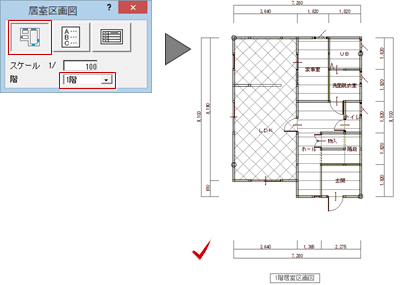

居室区画図を作成するA562405_kkz_sec01
「居室図」メニューから「居室区画図・面積表」を選びます。- 「居室区画図」ダイアログで「区画図」がONになっていることを確認します。
- 「居室区画図」ダイアログで縮尺と作成階を設定します。
- 図の配置位置をクリックします。
※ 配置基準は、各階の平面図の作図原点になります。
メモ
- 新たに居室区画図を配置すると、既存の居室区画図は削除されます。
- 区画の表現は「専用初期設定：境界図」の「居室図」で設定します。
- タイトルのフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」の設定が連動します。

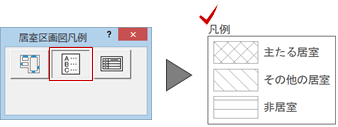

居室区画図の凡例を作成するにはA562405_kkz_sec02
- 「居室区画図」ダイアログの「凡例」をONにします。
- 凡例の配置位置をクリックします。
メモ
- 新たに居室区画図の凡例を配置すると、既存の凡例は削除されます。
- 凡例の文字の高さは「専用初期設定：表」の「共通」タブの「項目文字高」が連動します。
- 凡例のフォント、スタイルは「共通初期設定：フォント」の「表・文字」の設定が連動します。

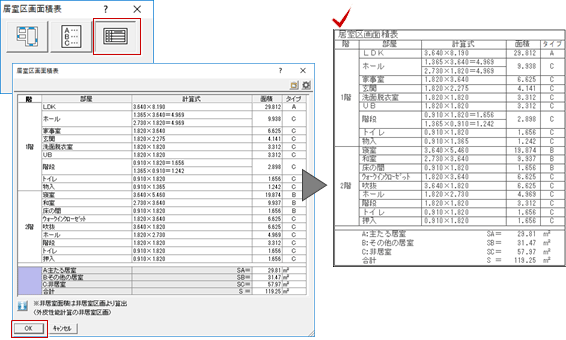

居室区画面積表を作成するにはA562405_kkz_sec03
- 「居室区画図」ダイアログの「面積表」をONにします。
- 「居室区画面積表」ダイアログが開きます。
- 表の配置位置をクリックします。
※ 居室タイプごとに面積が大きい順で集計されます。
メモ
- 「専用初期設定：丸め・非居室面積」の「非居室面積算出方法」の「物件情報面積」をONにすると、物件情報の延床面積から居室区画の面積を引いた残りを非居室面積として算出することができます。
- 新たに面積表を配置すると、既存の表は削除されます。
- 面積表の文字高は「専用初期設定：表」の「共通」タブで設定します。文字の縦横比は「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
- 面積表の列幅は各項目の文字が収まるように自動設定されます。面積表の属性変更で「列幅自動設定」をOFFにすると、各項目の列幅を設定できます。このとき、文字列が収まらない場合は、文字サイズを小さくして収まるように自動調整されます。
- 面積表の文字のフォント、スタイルは「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」の設定が連動します。
