梁／丸太梁／跳出梁／S梁／小屋梁／丸太梁

床組の梁、丸太梁、跳出梁、小屋梁、S梁などを入力します。

Closed

床組・小屋組の梁を入力するA630478_hri_sec01

床組の梁は、「床組」メニューの「梁」で入力します。小屋組の梁は、「小屋」メニューの「小屋梁」で入力します。

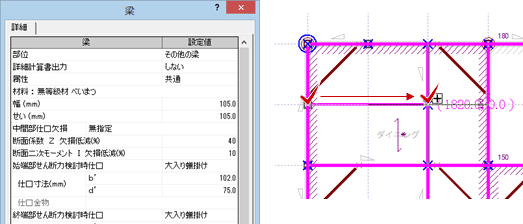

  1. 「床組」メニューから「梁」を選びます。
  2. 「梁」ダイアログの材料、幅、せいなどを設定します。
  3. 梁の始点と終点をクリックします。

メモ

  • バルコニー部分など屋外に跳ね出している梁の場合は、「床組」メニューの「跳出梁」で入力します。このとき、「鉛直荷重（床）」の領域より外へ跳ね出すように入力してください。
  • 丸太梁は、床組の場合は「床組」メニューの「丸太梁」で、小屋組の場合は「小屋」メニューの「丸太梁」で入力します。
Closed

S梁を入力するA630478_hri_sec02

混構造のときに使用するS梁を入力します。

「初期設定：物件情報」の「規模」が「混構造」、1階の「構造」が「S造」のときにS梁を入力できます。木梁と混在した入力を行うことはできません。

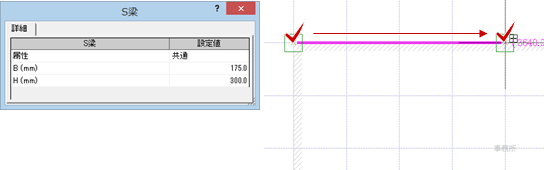

  1. 「床組」メニューから「S梁」を選びます。
  2. 「S梁」ダイアログで鉄骨梁の幅寸法（B）、鉄骨梁の高さ寸法（H）を設定します。
  3. 梁の始点と終点をクリックします。

メモ

  • 混構造の場合、S造・RC造の1階部分は、構造計算パースモニタには表示されません。
  • S造・RC造部分の構造計算は行われません。「初期設定：外力設定」の「地震力」にある「１階部分重量」に重量を入力してください。
Closed

「梁」ダイアログの機能A630478_hri_sec03

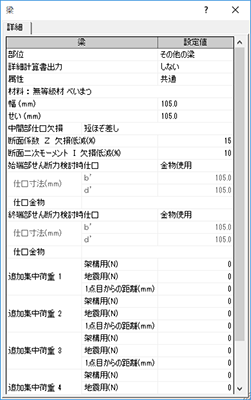

【入力ダイアログ】

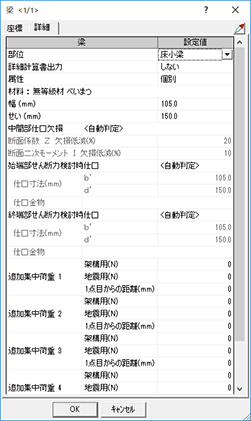

【属性変更ダイアログ】
部位 「床組」メニューの「梁」のときは、以下を設定します。
その他の梁設計荷重（w）は、床の軸組用設計荷重で計算されます。通常は「その他の梁」を使用します。
床小梁設計荷重（w）は、床用設計荷重で計算されます。
「自動」で「伏図も参照する」をONにした場合に、床小屋伏図から読み込んだ材長2m未満の床梁のとき、「床小梁」になります。

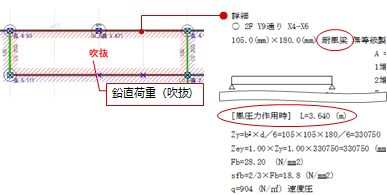

耐風梁吹抜部分の梁など、風圧力による曲げの検討が必要な場合に使用します。
耐風梁を検討するには、「部位」を「耐風梁」に変更して、次のように耐風梁に接するように「鉛直荷重（吹抜）」を入力する必要があります。
「小屋」メニューの「小屋梁」のときは、以下を設定します。
小屋梁「小屋梁」のとき、たわみ量検討用数値設定にあるたわみ制限の「小屋梁」の数値で検定します。
小屋伏図から連動する場合、以下の部材は「小屋梁」に設定されます。
　・ 小屋梁、妻梁、胴差、梁、桁
屋根梁登梁など、勾配のある梁のとき、「屋根梁」に変更します。このとき、たわみ量検討用数値設定にあるたわみ制限の「梁」の数値で検定します。
小屋伏図から連動する場合、以下の部材は「屋根梁」に設定されます。
　・ 登梁

※ 屋根梁が鉛直荷重（屋根形状）の勾配方向にある場合、鉛直荷重がかかりません。勾配方向と直交する屋根梁に鉛直荷重がかかります。
※ 鉛直荷重（屋根形状）が入力されているとき、構造計算パースモニタで屋根勾配に合わせて梁が傾斜します。鉛直荷重（屋根形状）が入力されていない場合、屋根梁は水平形状に表示されます。

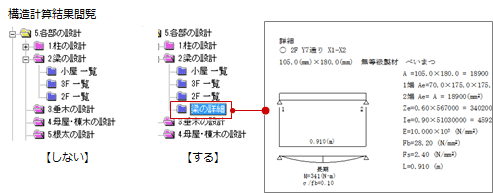

詳細計算書出力 この梁の詳細計算書を作成するとき、「する」に変更します。「する」の場合、CAD画面の部材に「*」印が表示され、構造計算書「各部の設計」の「梁の設計」に梁の詳細計算書が出力されます。計算書を作成しないときは「しない」にします。

※ 構造計算書に詳細計算書を出力するには、「初期設定：構造計算条件Ⅰ」の「柱・梁の計算書出力」の「詳細出力」がONである必要があります。
属性 部材の材料、幅、せいが「初期設定：使用共通部材」で設定されているものと同じかどうかを識別します。
共通「初期設定：使用共通部材」で設定されている材料、幅、せいと同じ場合は「共通」となります。
また、「材料」「幅」「せい」を初期値に戻したい場合、「共通」に変更します。「初期設定：使用共通部材」で設定されている値に戻ります。
個別「材料」「幅」「せい」を変更すると「個別」になります。使用共通部材と異なることを示します。
材料 基準強度マスタから使用する強度の木材を選択します。
幅 梁の幅を設定します。
せい 梁のせいを設定します。

※「初期設定：使用共通部材」の「梁せいリスト」でせいのリストが登録されている場合は、「せい」の▼をクリックしてリストからせいを選ぶと、自動的に「材料」が登録されている材料に変更されます。
※「せい」に、リストにあるせいと同じ値を手入力した場合、「材料」は変更されません。
φ 「床組」メニューの「丸太梁」のときに、丸太の径を30mm～600mmの範囲で入力します。
勾配 「小屋」メニューの「小屋梁」で、「部位」が「屋根梁」のとき設定します。梁の勾配を入力します。
入力した勾配は、梁の詳細計算書「梁の設計」に出力されますが、構造計算にも使用されません。また、構造パースモニタに表示される屋根梁の勾配になりません。
中間部仕口欠損 中間部にある仕口のタイプを選択します。
初期値は、最後に入力した梁の設定値になります。
<自動判定>梁の中間部仕口欠損を、構造計算時に自動判定します。
梁の各スパン単位で次のように計算されます。
・ 中間部に同階柱が乗る場合は「ほぞ差し」
・ 片側から梁を受ける場合は「蟻掛け」
・ 片側から根太を受ける場合は「大入れ」

※「自動」の「梁属性 中間部仕口欠損は<自動判定>とする」がONのとき、「自動判定」がセットされます。OFFのときは「無指定」がセットされます。
無指定せいの高さより欠損低減率がセットされます。
「無指定」の場合は、「部位」と「せい」によって「初期設定：計算条件（方針）」の「曲げ・たわみ検討用欠損低減率設定」によって欠損低減がセットされます。
なし欠損低減率が「0」になります。せいの高さを変更しても欠損低減率はセットされません。
上記以外大入、蟻掛けなど仕口の組み合わせにより欠損低減率が加算されます。
※ 仕口の種類別の低減率は、「初期設定：計算条件（方針）」の「曲げ・たわみ検討用欠損低減率設定」の「断面係数Zの欠損低減率（%）初期値」で設定します。
断面係数 Z 欠損低減 許容曲げモーメントの算定に使用する有効断面の欠損低減率です。
初期値は、「せい」よりセットされます。「中間部仕口欠損」を「無指定」以外に設定すると、仕口の種類別に設定されている低減率を加算した値がセットされます。

※「せい」に応じた欠損低減率は、「初期設定：計算条件（方針）」の「曲げ・たわみ検討用欠損低減率設定」の「断面係数Zの欠損低減率（%）初期値」で設定します。
※ 仕口の種類別低減率は、「曲げ・たわみ検討用欠損低減率設定」の「断面係数Zの欠損低減率（%）初期値」にある「スパン中間部にプレカット仕口による欠損がある場合のZの低減率」で設定します。
断面二次モーメント I 欠損低減 たわみに対する断面検定で使用する断面2次モーメントの欠損低減率です。
初期値は、「せい」よりセットされます。「中間部仕口欠損」を「無指定」以外に設定すると、スパン中間の欠損の有無別に設定されている低減率がセットされます。

※ せいの高さに応じた欠損低減率は、「初期設定：計算条件（方針）」の「曲げ・たわみ検討用欠損低減率設定」の「断面2次モーメントIの欠損低減（%）初期値」で設定します。
※ スパン中間の欠損生む別の低減率は、「曲げ・たわみ検討用欠損低減率設定」の「断面2次モーメントIの欠損低減（%）初期値」にある「参考）「木造軸組工法住宅の許容応力度設計」より」の数値が適用されます。
始端（終端）部せん断力検討時仕口 端部別に仕口のタイプを選択して、曲げとたわみに対する断面検定で使用する有効断面積を設定します。
伏図データを読み込んだ場合、「<自動判定>」がセットされます。初期値は、最後に入力した梁の設定値になります。
<自動判定>梁の端部せん断力検討時仕口を構造計算時に自動判定します。
梁の各スパン単位で次のように計算されます。
・ 下階柱の上に載っている場合は「全断面有効」
・ 端部が梁、跳出梁、小屋梁、土台に接続している場合は「大入れ蟻掛け」
・ 通し柱に接続している場合は「ほぞ差し」
・ ただし、金物が設定されている場合は「金物使用」となります。
大入れ蟻掛け 直交する梁と梁の仕口のときに使用します。
このダイアログで設定した「せい」より、「初期設定：計算条件（方針）」の「せん断検討時数値設定」で設定されている有効断面積（b’、d’）がセットされます。
ほぞ差し 通し柱と梁の仕口のときに使用します。このダイアログで設定した「せい」より、「せん断検討時数値設定」で設定されている有効断面積（b’、d’）がセットされます。
全断面有効梁の幅とせいの高さの面積が有効断面積になります。
金物使用金物のときに使用します。使用する金物は「仕口金物」で選択します。
　仕口寸法　b’・d’ 「初期設定：計算条件（方針）」の「せん断検討時数値設定」で設定されている有効断面積（b’、d’）がセットされます（変更可）。
　仕口金物 梁の接続部分を金物で使用する場合は、「端部せん断力検討時仕口」を「金物使用」に変更し、梁の始点側と終点側で使用する金物を設定します。
梁の計算時は、検討するスパンが含む端部の金物が対象になります。
追加集中荷重1～5 ピアノや金庫など配置する位置が確定していて、これらが梁の上に載る場合など梁に集中荷重がかかるときに使用します（最大５箇所まで）。
　架構用 架構用の集中荷重を0～99999Nの範囲で入力します。
　地震用 地震用の集中荷重を0～99999Nの範囲で入力します。
　1点目からの距離 集中荷重が作用する位置を梁の始点側の距離（㎜）で設定します。
　計算書 現在開いている梁の詳細計算書を表示します。
このダイアログの「詳細計算書出力」が「する」（「初期設定：構造計算条件Ⅰ」の「柱・梁の計算書出力」の「詳細出力」がONである必要があります）、または「構造計算」ダイアログの「確認用に柱・梁詳細計算書を作成する」がONのときに、属性変更ダイアログに表示されます。
