鉛直荷重（外壁）／鉛直荷重（内壁）／鉛直荷重（妻壁）

構造計算の地震力の算定などで使用する外壁、内壁、妻壁の鉛直荷重を入力します。

鉛直荷重で使用する固定荷重（線荷重を除く）は、「初期設定：固定荷重」で設定します。実務で使用する場合は、必ず建築基準法施行令第84条などを参照し、建物の仕上がどの種別に当てはまるか判断した上で、建物実状に合わせた荷重を入力してください。

Closed

外壁・内壁を入力するA630570_gai_sec01

建物の外周部には外壁荷重、建物内部には内壁荷重を入力します。建具や開口部がある位置にも、外壁荷重、内壁荷重を入力してください。

  1. 「荷重」メニューから「鉛直荷重（外壁）」または「鉛直荷重（内壁）」を選びます。
  2. 「固定荷重」で使用する荷重を「共通」「その他壁1～4」から選びます。
    「共通」の場合、外壁荷重のときは「初期設定：固定荷重」の「○階外壁」、内壁荷重のときは「初期設定：固定荷重」の「内壁」の荷重が使用されます。

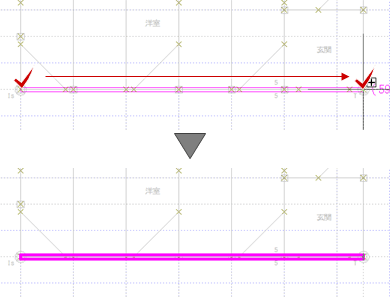

  3. 壁荷重の始点と終点をクリックします。
    ※ 入力方向は、どちらからでもかまいません。

メモ

  • 外観見付は、鉛直荷重の外壁、屋根形状、バルコニー（ベランダ、その他）をもとに自動作成されます。これらの領域を変更した場合は、外観見付も再作成する必要があります。
  • 「壁仕上げ厚」の初期値は、「初期設定：外力設定」の「見付面積算定用」にある「壁仕上げ厚」で設定します。
  • 「壁仕上げ厚」は、「外観」メニューの「見付X」「見付Y」で見付面を自動作成するときに影響します。
  • 母屋下がり壁の荷重を低減する場合などで高さを設定したいときひあ、「高さ指定」を「あり」に変更して、「高さ」で壁荷重の高さを設定します。
Closed

妻壁荷重を入力するA630570_gai_sec02

小屋の妻壁となる箇所には外壁が存在します。片流れや切妻のように妻壁がある場合には、妻壁の位置に鉛直荷重を入力します。このとき、妻壁の形状を考慮する必要はありません。

  1. 「荷重」メニューから「鉛直荷重（妻壁）」を選びます。
  2. 「固定荷重」で使用する荷重を「共通」「その他壁1～4」から選びます。

    「共通」の場合、妻壁の固定荷重には「初期設定：固定荷重」で設定した1つ下の階の外壁荷重が使用されます。
    ・ 3階建ての小屋伏図に入力した妻壁 →「3階外壁」の固定荷重を使用
    ・ 3階建ての3階伏図に入力した妻壁 →「2階外壁」の固定荷重を使用
    ・ 3階建ての2階伏図に入力した妻壁 →「1階外壁」の固定荷重を使用

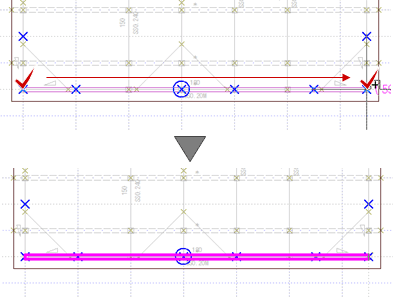

  3. 妻壁荷重の始点と終点をクリックします。
    ※ 入力方向は、どちらからでもかまいません。
  4. 同様に、残りの妻壁荷重を入力します。

メモ

  • 「壁仕上げ厚」の初期値は、「初期設定：外力設定」の「見付面積算定用」にある「壁仕上げ厚」で設定します。
    ただし、妻壁の「壁仕上げ厚」は、「外観」メニューの「見付X」「見付Y」で見付面を自動作成には影響しません。
