座標変換－座標値指定
点群データから選択した点に座標値を設定して変換します。
点群データを平行移動することもできます。
点に座標値を設定して変換する
- ［変換と計測］タブの

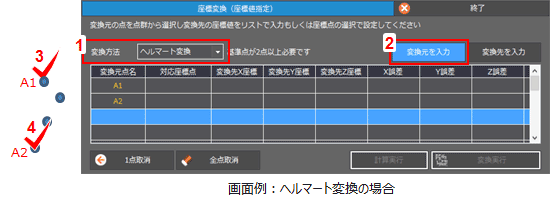

［座標変換］－［座標値指定］を選択します。 - 変換方法（アフィン変換、ヘルマート変換、3Dヘルマート変換）を選択します。（次図：1）
- ［変換元を入力］を選択します。（次図：2）
- 基準点を指定します。（次図：3,4）
変換元点名に指定した点の名称が表示されます。
- ［変換先を入力］を選択します。（次図：5）
- 変換先のX座標、Y座標、Z座標を入力します。
対応座標点を選択して入力することもできます。（次図：6）
アフィン変換の場合は、基準点が4点以上必要です。
ヘルマート変換の場合は、基準点が2点以上必要です。
3Dヘルマート変換の場合は、基準点が3点以上必要です。 - 基準点の指定を終了したら［計算実行］をクリックします。（次図：7）
X誤差、Y誤差、Z誤差に「変換元の座標を変換した座標値」と「入力した変換先の座標値」の差が表示されます。
- 誤差が大きいときは、2～7の操作を繰り返して、計算をし直します。

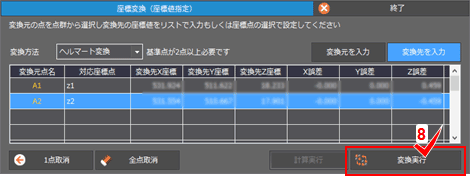

- ［変換実行］をクリックします。（次図：8）
注意
- ［元に戻す］は実行できなくなります。
- 編集されたデータはすべてクリアされます。
- 非表示のデータも変換されます。
点群データを平行移動する
- ［変換と計測］タブの［座標変換］－［座標値指定］を選択します。

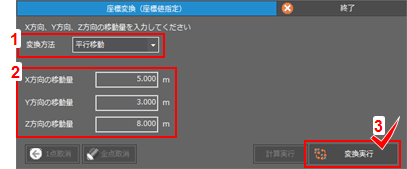

- 変換方法で「平行移動」を選択します。（次図：1）
- X方向の移動量、Y方向の移動量、Z方向の移動量を入力します。（次図：2）
- ［変換実行］をクリックします。（次図：3）
注意
- ［元に戻す］は実行できなくなります。
- 編集されたデータはすべてクリアされます。
- 非表示のデータも変換されます。
