座標変換－点群位置合わせ
異なる点群データから対応する点を選択して位置合わせをおこないます。
異なる点群データから位置合わせをおこなう
異なる点群データから対応する点を選択して位置合わせをおこないます。
- ［変換と計測］タブの

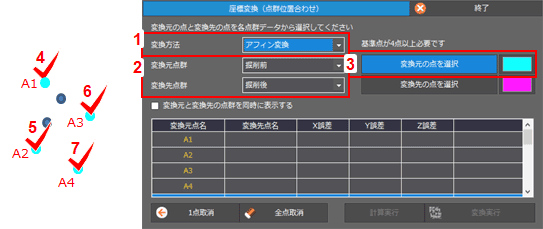

［座標変換］－［点群位置合わせ］を選択します。 - 変換方法（アフィン変換、ヘルマート変換、3Dヘルマート変換）を選択します。（次図：1）
- 変換元の点群、変換先の点群を選択します。（次図：2）
- ［変換元の点を選択］を選択して、変換元の点の色を設定します。（次図：3）
- 変換元の点をクリックします。（次図：4,5,6,7）
変換元点名に指定した点の名称が表示されます。

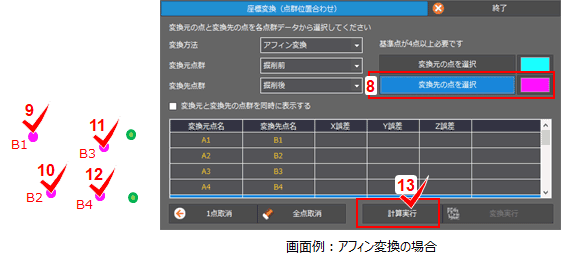

- ［変換先の点を選択］を選択して、変換先の色を設定します。（次図：8）
- 変換先の点をクリックします。（次図：9,10,11,12）
変換先点名に指定した点の名称が表示されます。 - 必要に応じて4～7の操作を繰り返して、変換する基準の点を指定します。
アフィン変換の場合は、基準点が4点以上必要です。
ヘルマート変換の場合は、基準点が2点以上必要です。
3Dヘルマート変換の場合は、基準点が3点以上必要です。 - 指定を終了したら［計算実行］をクリックします。（次図：13）
X誤差、Y誤差、Z誤差に「変換元の座標を変換した座標値」と「指定した変換先の座標値」の差が表示されます。 - 差が大きいときは、2～7の操作を繰り返して、計算をし直します。

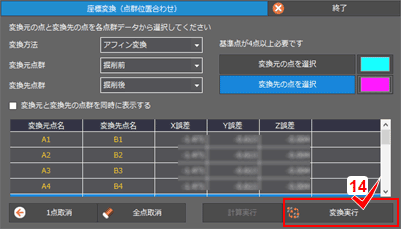

- ［変換実行］をクリックします。（次図：14）
注意
- ［元に戻す］は実行できなくなります。
- 編集されたデータはすべてクリアされます。
- 非表示のデータも変換されます。
