法規LVS：図面

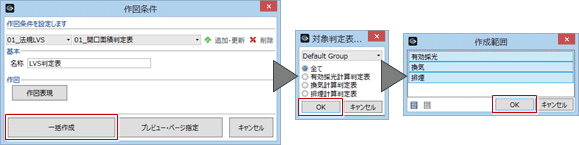

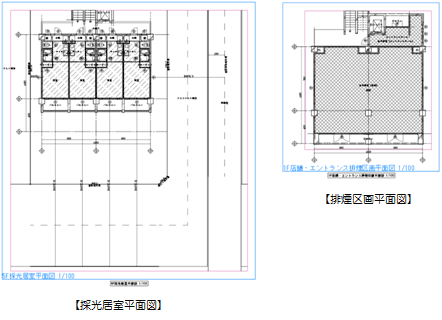

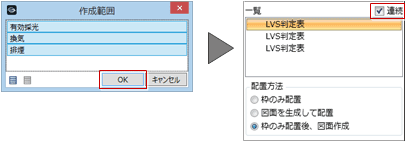

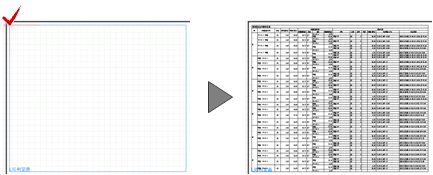

建築基準法の「有効採光計算（Light）」「換気計算（Ventilation）」「排煙計算（Smoke）」の算出根拠に関する図面・表を配置します。

断面図を配置するM510480_lvs_sec02

有効採光建具高断面図または排煙建具高断面図を作成します。
作成する対象図によって操作が異なります。また、図面再作成で対象図を変更することはできません。

有効採光建具高断面図を配置する場合

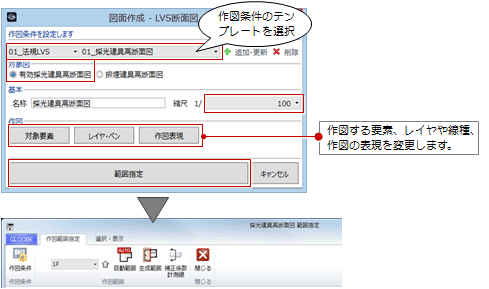

「法規LVS」メニューから「断面図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「対象図」が「有効採光建具高断面図」になっていることを確認します。
「縮尺」を設定します。
作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
「範囲指定」をクリックします。
「範囲指定」ウィンドウが開きます。
　

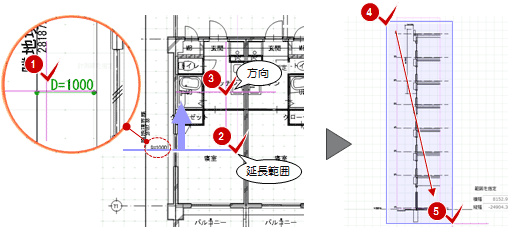

「補正係数計測線」が実行された状態になっているので、補正係数寸法線をクリックします。
続いて、断面を描画する範囲、方向の順にクリックします。
断面が表示され、生成範囲を指定する状態になります。
用紙にレイアウトする範囲を指定します。
　
「閉じる」をクリックします。

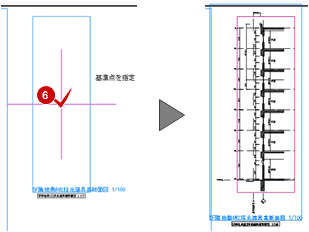

図面の配置位置をクリックします。

排煙建具高断面図を配置する場合

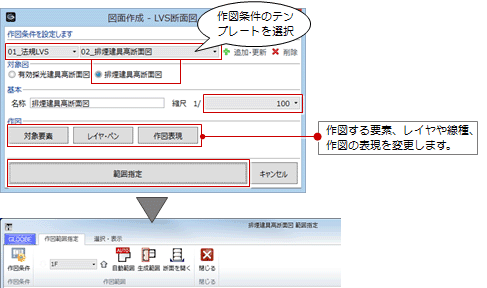

「法規LVS」メニューから「断面図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「対象図」が「排煙建具高断面図」になっていることを確認します。
「縮尺」を設定します。
作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
「範囲指定」をクリックします。
「範囲指定」ウィンドウが開きます。
　

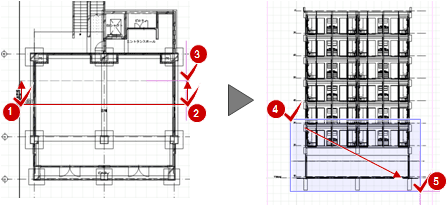

「断面を開く」が実行された状態になっているので、切断位置を指定します。
断面が表示され、生成範囲を指定する状態になります。
用紙にレイアウトする範囲を指定します。
　
「閉じる」をクリックします。
図面の配置位置をクリックします。

注意

LVS断面図では、モデルで入力した断面線は選択できません。

LVS面積求積図を配置するM510480_lvs_sec04

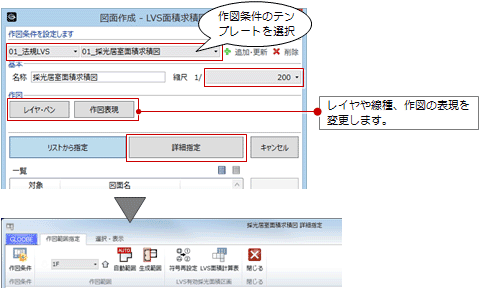

「法規LVS」メニューから「LVS面積求積図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「縮尺」を設定します。
作図する条件を変更する場合は、「レイヤ・ペン」「作図表現」をクリックします。
「詳細指定」をクリックします。
「詳細指定」ウィンドウが開きます。
（「リストから指定」の操作については、「リストから図面を選ぶには」を参照）
　
モデルで入力した採光換気区画または排煙区画をもとに、矩形または円弧の区画に分割されて番号（符号）が振られています。
この符号を変更する場合は、「符号再設定」をクリックして振り直します。

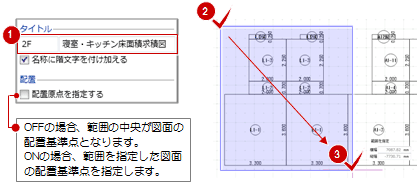

タイトルを確認し、必要があれば変更します。
「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
「閉じる」をクリックします。
図面の配置位置をクリックします。

メモ

区画の面積は、「LVS面積計算表」で確認できます（ここでは表を配置できません）。
複数の建物グループがある場合は、「詳細指定」ウィンドウで建物グループと階を指定します。
このとき、「カレント建物グループのみ作図」をONにするとカレントの建物グループのみが作図対象になります。各建物グループの階や描画レベルを合わせて作図したいときは、ONにして建物グループごとに作図し、重ね合わせて表現できます。
