図面参照

数量拾いしたデータの根拠を表示する図面を開きます。また、開いた図面で数量コードのデータを入力して数量を加減算できます。

「図面参照」をクリックすると、数量コードのデータを入力する画面が開きます。

メモ

「自動集計」で再集計すると、追加した数量データが削除されます。

【数量コード】の参照図面を開くA760310_zmn_sec01

物件情報や各図面に入力したデータから、数量コード別に集計した数量のデータを図面で確認します。

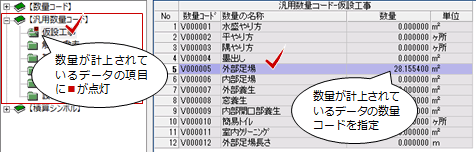

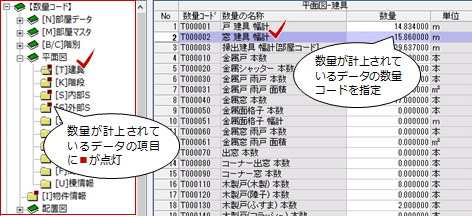

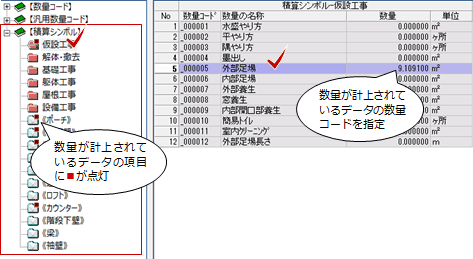

【数量コード】ツリーの項目をクリックします。
データの一覧から参照したい数量コード、または追加したい数量コードをクリックします。
「図面参照」をクリックします。

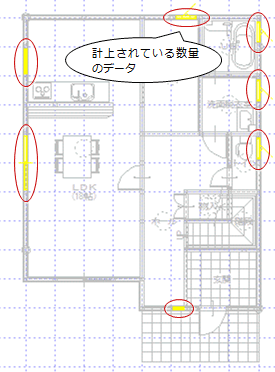

参照図面が開きます。

メモ

S/RC伏図、S/RC躯体階別の数量コードは、参照図面を開けません。
指定した数量コードの数量を加算するには、参照図面の「長さ入力」「面積入力」「個数入力」をクリックして参照図面に入力します。減算する場合は、「長さ（負）入力」「面積（負）入力」をクリックします。
図面参照から「戻る」で追加した数量コードのデータは残りませんが、数量拾いのデータにはセットされています。
「自動集計」で再集計すると、追加した数量データが削除されます。

参照図面の機能一覧

	戻る	数量拾いの画面に戻ります。参照図面に入力した数量コードのデータが「専用初期設定：丸め」の設定で丸められて数量にセットされます。
	長さ入力	指定した数量コードの長さを参照図面で入力して数量に加算します。
	面積入力	指定した数量コードの面積を参照図面で入力して数量に加算します。
	個数入力	指定した数量コードの個数を参照図面で入力して数量に加算します。
	長さ（負）入力	指定した数量コードの長さを参照図面で入力して数量を減算します。
	面積（負）入力	指定した数量コードの面積を参照図面で入力して数量を減算します。
	参照図面変更	参照する図面を変更します。
	根拠選択	数量の根拠となる図面を開き、場所を表示します。根拠となるデータの属性変更も可能です。
	仕上面積確認	外壁、外壁腰壁、外壁巾木の面積を確認します。
