3Dカタログ建具：玄関ドア・引戸／サッシ／室内建具／3Dカタログ建具／建具一括入替

3Dカタログマスタに登録されている建具を入力します。または、3Dカタログの建具に一括で入れ替えします。

3Dカタログ建具は、建材マスタモードが「3Dカタログモード」のときに入力、一括入替できます。

メモ

3Dカタログモードで一時的にAM建具を入力するには、建具入力バーから「AM建具」を選びます。入力方法は、「AM建具を入力する」を参照してください。

3Dカタログ建具に一括で入れ替えするA210460_3dc_sec02

図面に入力されている建具を、まとめて3Dカタログの建具に変更します。

入力されているAT建具、AM建具からも、3Dカタログの建具に一括変更できます。

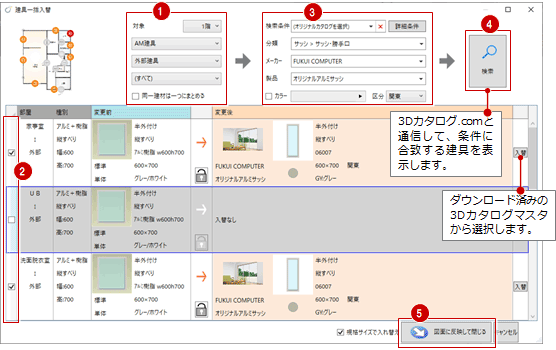

「建具」メニューから「建具一括入替」を選びます。
「建具一括入替」ダイアログで、変更する対象の建具の条件を設定します。
入れ替えない建具をOFFにします。
左上の平面表示を確認しながら設定します。
一括で入れ替える変更後の3D建具の条件を設定します。
「検索」をクリックします。
設定した検索条件に合致する3Dカタログ建具が「変更後」の建具にセットされます。
このとき、検索条件に合致する建具で、未ダウンロードの建具をダウンロードします。
※室内ドア・引戸・折戸の場合は、ダウンロードされません。
3Dカタログマスタに登録されている建具に変更したい場合は、変更する建具の「入替」をクリックして選択します。
「図面に反映して閉じる」をクリックします。

右クリックメニューの機能

変更後の建具を右クリックしたときの表示されるメニューの機能一覧です。

個別入替	3Dカタログマスタに登録されている建具の一覧から選択してセットします。
オプション変更	室内ドア・引戸・折戸を選択した場合、各部位の形状等を変更します。
ロック	設定した変更後の建具が、再検索で変更されないようにロックします。
取り消し	セットした変更後の建具を取り消します。
再検索	設定した検索条件で再検索します。
コピー／貼り付け	同じ変更後の建具をセットしたいときに、コピーして貼り付けします。
建具詳細表示	ダウンロード済みの建具の詳細を表示します。
内側表示	変更後の建具の画像を内側表示にします。OFFにすると、外側表示に戻ります。

メモ

「建具一括入替」ダイアログの左上の平面図にマウスを移動すると、平面図が拡大表示します。

	変更後がセットされている建具です。
	建具明細一覧で選択されている建具です。
	ロックされている建具です。
	変更後がセットされていない建具です。

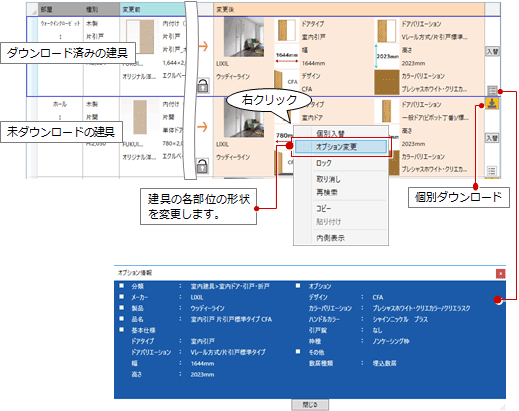

ドア・引戸・折戸の場合は、「検索」でダウンロードされません。
右クリックメニューの「オプション変更」で各部位の形状を設定して、「個別ダウンロード」をクリックします。「オプション情報を表示します。」をクリックすると、設定されている各部位の形状等を確認できます。
サッシ以外の場合は、個別ダウンロード以外に「図面に反映して閉じる」をクリックして一括ダウンロードできます。
設定した変更後の建具が「検索」によって変更されないようにするには、対象の建具の鍵マークをクリックしてロックします。
オリジナルカタログの選択の初期値については、「物件初期設定：建材マスタ」の「使用するオリジナルカタログを最初に一覧表示するには」を参照してください。
