梁個別／梁一括

すべての梁を計算して、必要な部材のみ計算書をまとめて印刷するときに使用します。

1. 「個別」メニューから「梁一括」を選びます。
   「部材算定結果」ダイアログが開き、図面に入力されている梁のスパンが一覧表示されます。

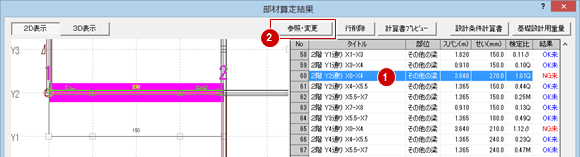

2. エラーが出ているスパンを選んで「参照・変更」をクリック、またはスパンをダブルクリックします。

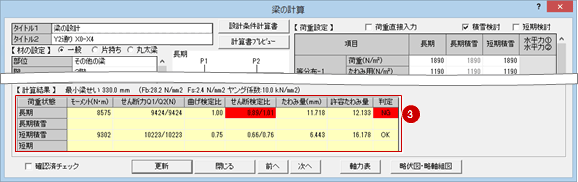

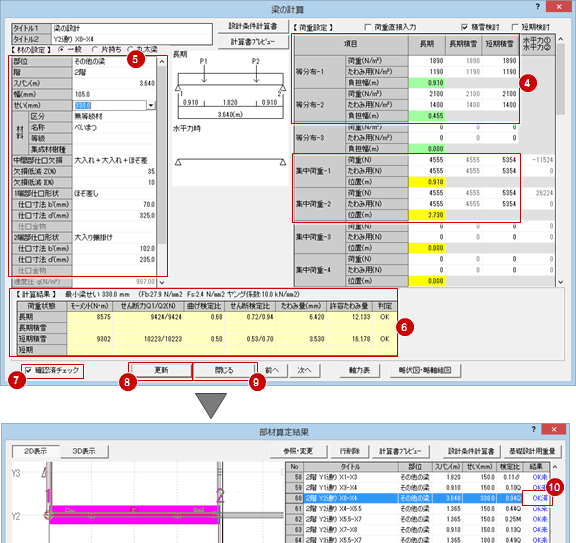

3. 「梁の計算」ダイアログで【計算結果】を確認します。

4. 【荷重設定】で荷重を確認し、【材の設定】で断面寸法などを変更して、エラーを解消します。
5. 「確認済チェック」をONにして、「更新」をクリックします。
6. 「閉じる」をクリックすると「部材算定結果」ダイアログに戻ります。
7. 「結果」が「OK」になったことを確認します。

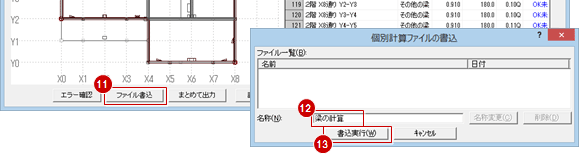

8. 同様の操作で、現階の他のエラーも解消し、最後に「ファイル書込」をクリックします。
9. 「個別計算ファイルの書込」ダイアログの「名称」にファイル名を入力して、「書込実行」をクリックします。



   名称変更	選択したファイルの名称を変更します。一覧からファイルを選び、「名称」に新しいファイル名を入力後、「名称変更」をクリックします。
   削除	選択したファイルを削除します。

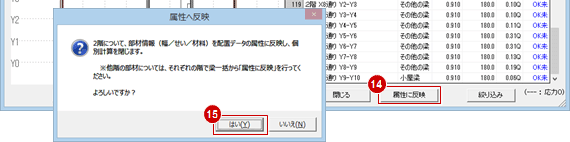

10. 「属性に反映」をクリックして、確認画面で「はい」をクリックします。
    「梁の計算」ダイアログで変更した断面寸法などが部材データの属性に反映されます。


メモ

• 許容応力度計算において横架材、基礎部材の個別計算を行う場合は、「許容応力度計算モード」になっていることを確認してください。
• 長期優良住宅において横架材、基礎部材の個別計算を行う場合は、「梁基礎算定モード」になっていることを確認してください。
• 書き込んだファイルは、「個別」メニューの「汎用計算」で読み込むことができます。
• 「部材算定結果」ダイアログを閉じるときに「ファイル書込」を促す確認画面が表示されます。


はい	確認画面を次回も表示する設定のまま、ダイアログを閉じます。
いいえ	確認画面を次回からは表示しない設定に変更して、ダイアログを閉じます。確認画面を表示する設定に戻したいときは、Shiftキーを押しながら「部材算定結果」ダイアログの「閉じる」をクリックします。
キャンセル	「部材算定結果」ダイアログを閉じる操作を中止します。

指定した梁のみを計算して、計算書を印刷するときに使用します。

1. 「個別」メニューから「梁個別」を選びます。
2. 個別計算を行いたい梁をクリックします。

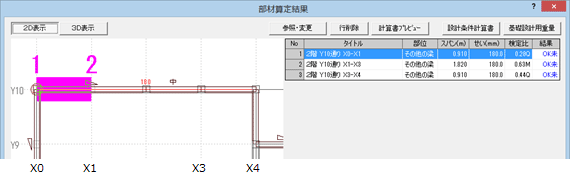

3. 「部材算定結果」ダイアログが開き、指定した梁のスパンが一覧表示されます。
   ※ この後の操作は、「すべての梁を計算する」の手順2以降を参照してください。

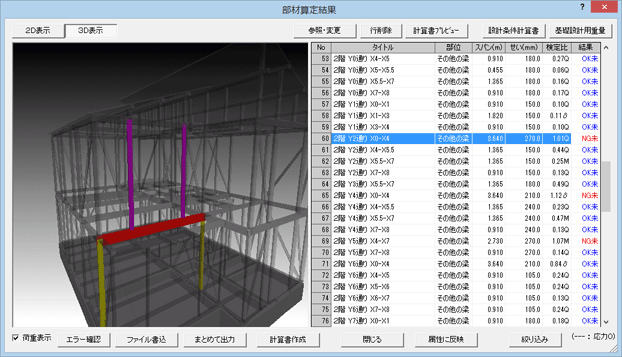

2D表示／3D表示	図面表示またはパース表示に切り替えます。マウスの両ボタンドラッグで拡大・縮小できます。
参照・変更	選択しているスパンの個別計算データを確認または変更します。
行削除	選択しているスパンの個別計算データを削除します。 ※図面に入力されているデータは削除されません。
計算書プレビュー	選択しているスパンの計算書をプレビュー表示します。印刷も実行できます。
設計条件計算書	建物概要や使用材料、設計荷重など、梁と基礎の計算書以外の指定した計算書をプレビュー表示します。印刷も実行できます。
基礎設計用重量	「基礎設計用重量」ダイアログを開いて、基礎にかかる荷重データを確認します。
一覧	登録されている部材の属性と計算結果を一覧表示します。 検定比 各部材の最大検定比と、曲げ（M）せん断（Q）たわみ（δ）のどの項目のものかを記号で表記します。 結果 検定比が1.0より大きいと「NG」、1.0以下は「OK」になります。また、スパンにかかる応力が「0」の場合は「---」になります。 ※「基準検定比」を設定した場合は、下記「一覧の結果表示について」を参照してください。 「梁の計算」ダイアログで「確認済チェック」をONにすると、結果が「未」→「済」になります。
荷重表示	「3D表示」のときに表示されます。選択した梁にかかる柱や屋根、下階で支えている柱もハイライト表示する場合はONにします。OFFの場合は選択した梁のみがハイライト表示されます。
エラー確認	「結果確認」ダイアログを開いて、構造的な初期のエラーを確認します。「初期チェック」「軸力」「梁の設計」のエラーが表示されます。
ファイル書込	一覧のすべてのスパンの個別計算データをファイルに保存します。 書き込んだファイルは、物件フォルダ（001,002…）に作成される「MkKz」フォルダに保存されます。
まとめて出力	一覧のすべてのスパンの計算書をプレビュー表示します。印刷も実行できます。
計算書作成	表紙、目次、設計条件計算書も含めたすべての計算書をプレビュー表示します。印刷も実行できます。
属性に反映	変更した設定内容を図面の部材データに反映して、「部材算定結果」ダイアログを閉じます。部材の属性ダイアログに設定があるものが対象です。また、現在の階の部材のみに有効です。 ・「属性に反映」を実行せずに「部材算定結果」ダイアログを閉じると、変更した断面寸法などが図面の部材データに反映されないため、図面と計算書で不整合が生じます。必ず「属性に反映」を実行してください。なお、「属性に反映」は、現在の階の部材のみに有効です。 ・「属性に反映」は、部材の属性ダイアログに設定があるものが対象で、「中間部仕口欠損」や荷重などの設定は書き込まれません。「部材算定結果」ダイアログを閉じると、変更したこれらの情報が破棄されてしまうため、必ず「ファイル書込」を実行してください。
絞り込み	応力が「0」のスパンデータを削除して一覧を絞り込みます。 また、計算結果が以下となるものには「結果」欄に＊印が付きます。 ・ 長期の曲げ検定比が最大 ・ 長期のせん断検定比が最大 ・ 短期積雪の曲げ検定比が最大 ・ 短期積雪のせん断検定比が最大 ※ 最大の曲げ検定比とせん断検定比が別々のスパンになるなど、同じ部材でも複数のスパンデータに＊印が付くことがあります。

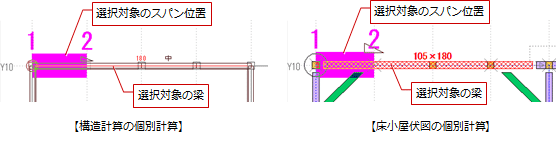

部材の2D表示について

一覧で選択したスパンはラバーバンドの色、そのスパンがある梁は選択の色で塗りつぶし表示されます。

選択の色とラバーバンドの色は、「共通初期設定：表示色」の「システム色」で設定されています。

一覧の結果表示について

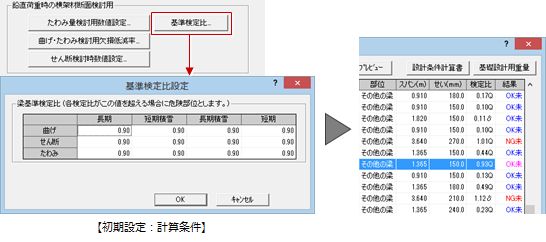

「初期設定：計算条件」の「基準検定比」を設定すると、検定比に余裕のない部材の「結果」はピンク色の「OK」で表示され、部材を判別しやすくなります。

例えば、「基準検定比」を「0.9」にした場合、検定比0.9～1.0の部材が「OK」で表示されます。「基準検定比」に設定できる値は、0.7～1.0です。

NG	NG部材	1.0 ＜ 検定比
OK	危険部材	「基準検定比」 ＜ 検定比 ≦ 1.0
OK	適正部材	検定比 ≦「基準検定比」
