GLOOBE ヘルプ

求積図：図面

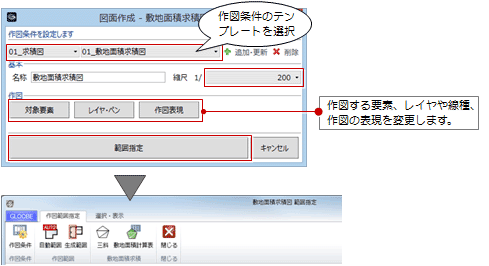

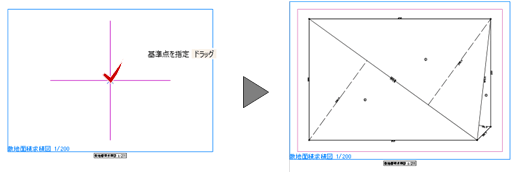

敷地面積求積図、建築面積求積図、床面積求積図、領域面積求積図を作成します。

建築面積求積図を配置するM510410_ksz_sec02

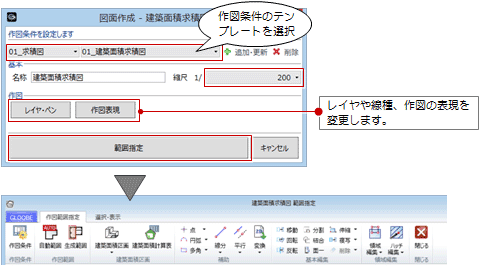

「求積図」メニューから「建築面積求積図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「縮尺」を設定します。
作図する条件を変更する場合は、「レイヤ・ペン」「作図表現」をクリックします。
「範囲指定」をクリックします。
「範囲指定」ウィンドウが開きます。
　
「建築面積区画」メニューから「建築面積区画」を選んで、面積区画を入力します。
「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
「閉じる」をクリックします。

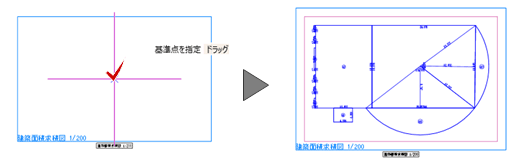

図面の配置位置をクリックします。
（詳しくは、「図面の配置方法について」を参照）

メモ

入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。
テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。
建築面積は、「建築面積計算表」で確認できます（ここでは表を配置できません）。
「範囲指定」ウィンドウで線分などを入力した場合、2D要素は補助レイヤになり、「範囲指定」ウィンドウを閉じると破棄されます。必要な2D要素は、図面の配置後に入力してください。

床面積求積図を配置するM510410_ksz_sec03

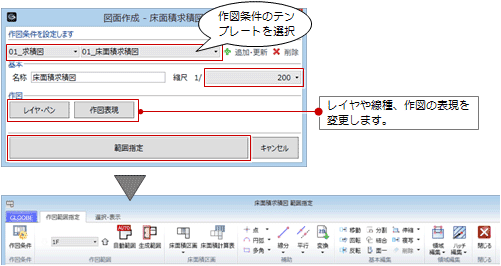

「求積図」メニューから「床面積求積図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「縮尺」を設定します。
作図する条件を変更する場合は、「レイヤ・ペン」「作図表現」をクリックします。
「範囲指定」をクリックします。
「範囲指定」ウィンドウが開きます。
　
「床面積区画」メニューから「床面積区画」を選びます。
対象階が「1F」であることを確認して、床面積区画の範囲を指定します。
「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
対象階を変更して、他階の床面積区画を入力し、生成範囲を設定します。
「閉じる」をクリックします。

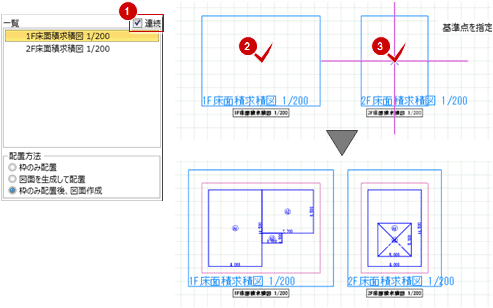

「連続」がONであることを確認して、図面の配置位置を順にクリックします。
（詳しくは、「図面の配置方法について」を参照）

メモ

入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。複数の階・面がある図面の場合は、全階まとめて作成することもできます。
テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。
床面積は、「床面積計算表」で確認できます（ここでは表を配置できません）。
複数の建物グループがある場合は、「範囲指定」ウィンドウで建物グループと階を指定します。
このとき、「カレント建物グループのみ作図」をONにするとカレントの建物グループのみが作図対象になります。各建物グループの階や描画レベルを合わせて作図したいときは、ONにして建物グループごとに作図し、重ね合わせて表現できます。
「範囲指定」ウィンドウで線分などを入力した場合、2D要素は補助レイヤになり、「範囲指定」ウィンドウを閉じると破棄されます。必要な2D要素は、図面の配置後に入力してください。

領域面積求積図を配置するM510410_ksz_sec04

入力済みの「スペース」「屋根」「敷地境界・地盤」「道路・舗装・緑地」「用途区画」のデータを参照して区画を入力し、求積図を作成します。

住戸区画、施工面積、緑化面積、舗装面積などの求積図を汎用的に作成できます。

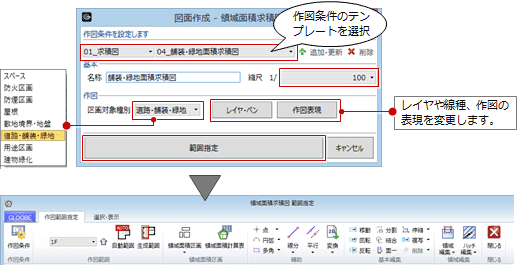

「求積図」メニューから「領域面積求積図」を選びます。
テンプレートから作図条件を選びます。
（作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
「縮尺」を設定します。
「区画対象種別」を選びます。
作図する条件を変更する場合は、「レイヤ・ペン」「作図表現」をクリックします。
「範囲指定」をクリックします。
「範囲指定」ウィンドウが開きます。
　
「領域面積区画」メニューから「領域面積区画」を選んで、面積区画を入力します。
「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
他階の図面を作成する場合は、対象階を変更して面積区画を入力し、生成範囲を設定します。
「閉じる」をクリックします。

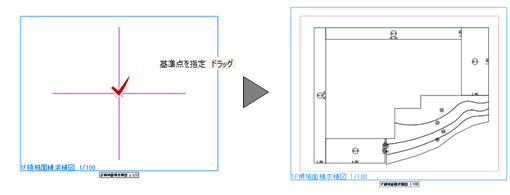

図面の配置位置をクリックします。
（詳しくは、「図面の配置方法について」を参照）

メモ

入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。複数の階・面がある図面の場合は、全階まとめて作成することもできます。
テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。
領域面積は、「領域面積計算表」で確認できます（ここでは表を配置できません）。
複数の建物グループがある場合は、「範囲指定」ウィンドウで建物グループと階を指定します。
このとき、「カレント建物グループのみ作図」をONにするとカレントの建物グループのみが作図対象になります。各建物グループの階や描画レベルを合わせて作図したいときは、ONにして建物グループごとに作図し、重ね合わせて表現できます。
「範囲指定」ウィンドウで線分などを入力した場合、2D要素は補助レイヤになり、「範囲指定」ウィンドウを閉じると破棄されます。必要な2D要素は、図面の配置後に入力してください。

図面の配置方法についてM510410_ksz_sec05

床面積求積図のように複数の階・面を作成する場合、「連続」をONにしておくと、一覧順に図面を連続配置できます。OFFの場合、一覧で図面を選んでから配置します。

また、配置方法には次の方法があります。

配置方法	内容
枠のみ配置	枠の位置だけをレイアウトするときに使用します。その後、「図面再作成」で図面を作成します。
図面を生成して配置	1つの枠を配置ごとに図面を作成します。
枠のみ配置後、図面作成	枠を全て配置後、図面を作成します。

メモ

図面を配置する前に、他のコマンドを実行したりして図面を配置しなかった場合、「図枠」メニューの「登録済図枠配置」で未配置の図面を配置できます。未配置の図面情報は、「上書き保存」で保持されます。
