移動／回転／反転／整列／平行移動／回転移動／平行反転／線間補正

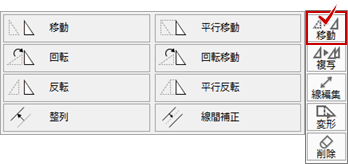

「移動」メニューのコマンドは、「移動」「平行移動」「回転」「回転移動」「反転」「平行反転」「整列」「線間補正」があり、データの移動、回転、反転等をおこなうことができます。

メモ

  • データ選択・解除については、「対象データ選択」（）を参照してください。
  • 「元に戻す」（）をクリックするたびに直前の状態に戻ります。連続して30回まで戻すことができます。
  • コマンドの増減や表示位置は、「コマンドカスタマイズ」ダイアログで設定することができます。（「汎用コマンドの表示について」を参照）

データを移動します。　

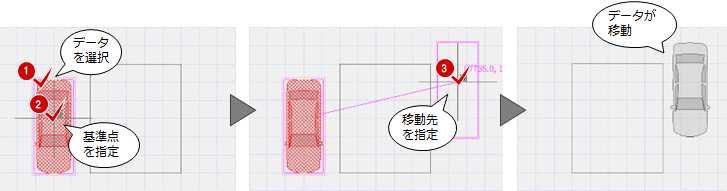

  1. 「移動」メニューの「移動」を選択してから、対象のデータを選択します。
    または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「移動」をクリックします。
  2. 対象データの移動の基準位置（基準点）をクリックします。
  3. 移動先をクリックします。
  4. データが移動します。

メモ

  • 複数個の対象データの選択については「対象データ選択」を参照してください。
  • Ctrlキーを押しながら移動先をクリックすると、データがコピーされます。
  • ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。
  • 移動先（手順３）を決める時、スペースキーを押す（ドラフタ機能初期値）毎に「フリー」→「水平・垂直」→「X・Y軸方向（グリッド傾きに沿う）」へ固定させることができます。
  • 相対的な離れ（距離）で配置したいときは、ツールバーの「DX・DY」を参考にしてください。
  • 移動先を自由に調整したい場合、ツールバーの「ピック（グリッド）」モードは外して、「ピック（フリー）」モードを有効に切り替えます。

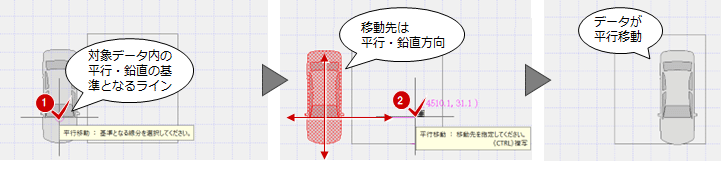

図形内の指定した線分に対して平行または鉛直方向に移動します。

  1. 「移動」メニューの「平行移動」をクリックします。
  2. 対象データの平行移動の基準線（平行・鉛直移動の基準）をクリックします。
    ※斜線を選択した場合は、その斜線を基準に平行・鉛直になります。また、対象データは１つのみで、複数選択することはできません。
  3. 移動先をクリックします。
  4. データが平行移動します。

メモ

  • Ctrlキーを押しながら移動先をクリックすると、データがコピーされます。
  • ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。

データを回転します。回転の中心は操作途中（手順３）で指定します。

  1. 「移動」メニューの「回転」をクリック選択してから、対象のデータを選択します。
    または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「回転」をクリックします。
    　
  2. 対象データに文字が存在する場合、回転後の文字の状態を「文字列の角度」により選択します。（無い場合は「無制御」選択）

    無制御指定した回転角度に合わせて調整なしで、文字列（文字）を回転移動します。

    （移動元が分かるように、図例は複写系で解説）

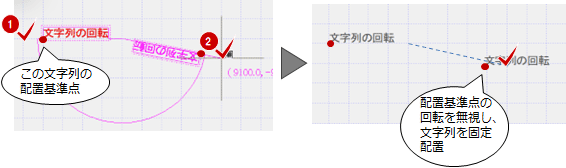

    固定指定した回転角度を無視し、文字列の配置基準位置に合わせて、文字列（文字）を移動します。

    （移動元が分かるように、図例は複写系で解説）

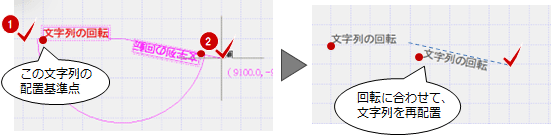

    正規化指定した回転角度に合わせて、文字列（文字）が読みやすいように再配置します。
    ※図例は元位置が分かるように複写系で解説

    （移動元が分かるように、図例は複写系で解説）
  3. 対象データの回転の中心位置、対象データの回転の開始角度の位置をクリックします。
    　
  4. 回転移動先の仮配置ラインを参照にして、回転の終了角度の位置をクリックします。
    　
  5. データが回転移動します。
    　

メモ

  • Ctrlキーを押しながら回転移動先をクリックすると、データがコピーされます。
  • ShiftキーとCtrlキーを押しながら移動先をクリックすると、コピーを継続します。
  • 「文字列」とはコンピュータ用語では、並べられた単語・文章等（英数字、かな、記号込み）を言います。（日常では文字列＝文字）
    正規化の意味合いで、3文字の単語を例にすると、１文字１文字の角度ではなく、3文字全体の配置角度を指します。

データを移動してから回転します。

  1. 「移動」メニューの「回転移動」をクリックしてから、対象のデータを選択します。
    または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「回転移動」をクリックします。
    　
  2. 対象データに文字が存在する場合、「文字列の角度」を選択します。（文字が無い場合はいずれでも可）

    正規化ON指定した回転角度に合わせて、文字列（文字）が読みやすいように再配置します。
    ※図例は元位置が分かるように複写系で解説
    OFF指定した回転角度に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。
    ※図例は元位置が分かるように複写系で解説

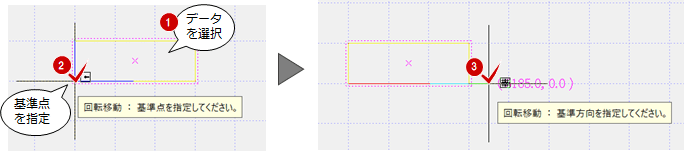

  3. 対象データの移動時の基準点と基準方向をクリックします。
    　

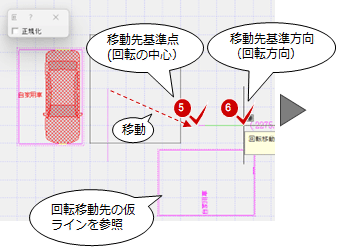

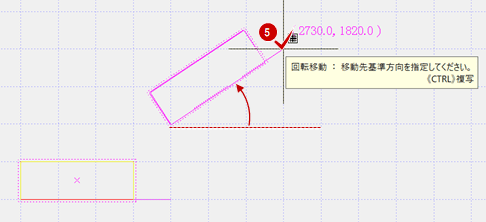

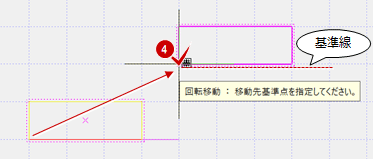

  4. 回転移動先の仮配置ラインを参照にして、データの移動先基準点と移動先基準方向をクリックします。
    　

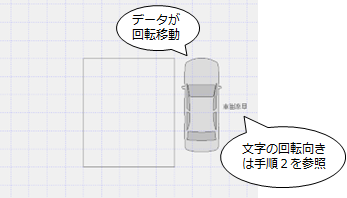

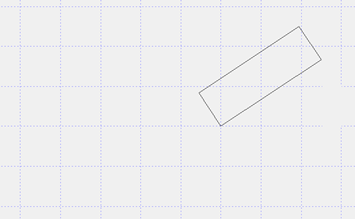

  5. データが回転移動します。
    　

メモ

  • Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。

データを反転します。

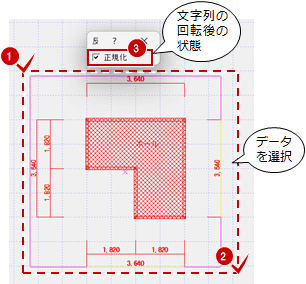

  1. 「移動」メニューの「反転」をクリックしてから、対象のデータを選択します。
    または、「対象データ選択」（）を実行してデータを選択し、「移動」メニューの「反転」をクリックします。
    　
  2. 対象データに文字が存在する場合、「文字列の角度」を選択します。（文字が無い場合はいずれでも可）（寸法値は処理対象外です）

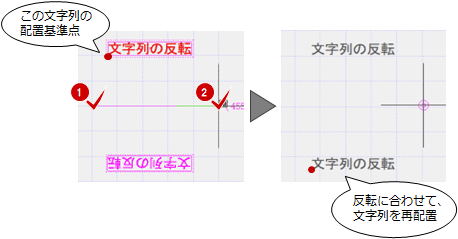

    正規化ON指定した反転方向に合わせて、文字列（文字）が読みやすいように再配置します。
    ※図例は元位置が分かるように複写系で解説

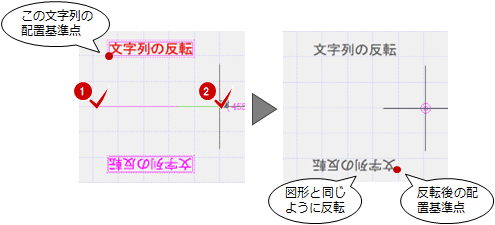

    OFF指定した反転方向に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。
    ※図例は元位置が分かるように複写系で解説

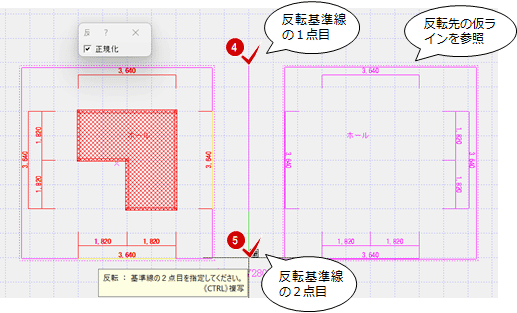

  3. 対象データの反転の基準線（１点目）をクリックします。
    反転先の仮配置ラインを参照にして、対象データの反転の基準線（２点目）をクリックします。
    　
  4. データが反転します。
    　

メモ

  • Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。
  • ShiftキーとCtrlキーを押しながら反転先をクリックすることで、反転処理を継続します（"反転後のデータに対して再反転"の処理）。

指定した線分に対して平行または鉛直方向に反転します。

  1. 「移動」メニューの「平行反転」をクリックします。

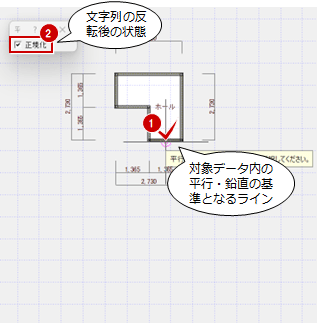

  2. 対象データと移動の基準線（平行・鉛直移動の基準）をクリックします。
    　
  3. 対象データに文字が存在する場合、「文字列の角度」を選択します。（文字が無い場合はいずれでも可）（寸法値は処理対象外です）

    正規化ON指定した反転方向に合わせて、文字列（文字）が読みやすいように再配置します。
    ※図例は元位置が分かるように複写系で解説
    OFF指定した反転方向に合わせて調整なしで、文字列（文字）を回転移動します（無制御）。
    ※図例は元位置が分かるように複写系で解説

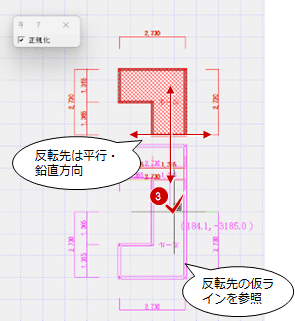

  4. 反転先の仮配置ラインを参照にして、対象データの反転先をクリックします。
    　

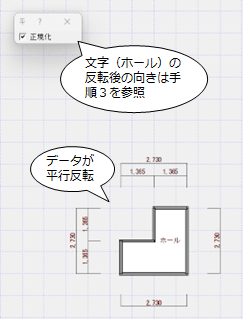

  5. データが平行・鉛直方向に反転します。
    　

メモ

  • 対象データは１つのみで、複数選択することはできません。
    上記手順例の部屋（部屋名）・壁・柱・寸法線は、「変形」メニューの「パック」コマンドでパック化（無属性化）した例のため、複数データを１クリックで選択してます。
    属性付きのまま反転するには「反転」を使用します。
  • Ctrlキーを押しながら反転先をクリックすると、データがコピーされます。
  • ShiftキーとCtrlキーを押しながら反転先をクリックすることで、反転処理を継続します（"反転後のデータに対して再反転"の処理）。

指定した基準線へ複数データを整列します。

  1. 「移動」メニューの「整列」をクリックします。

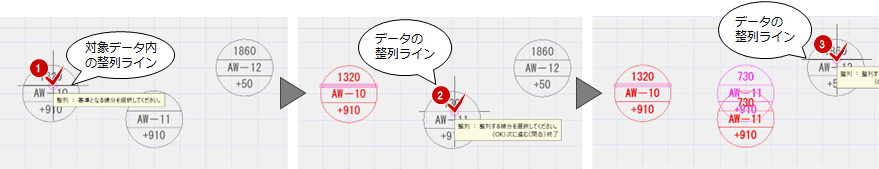

  2. 整列対象のデータの個々の整列基準ラインをクリックして選択します。
    　

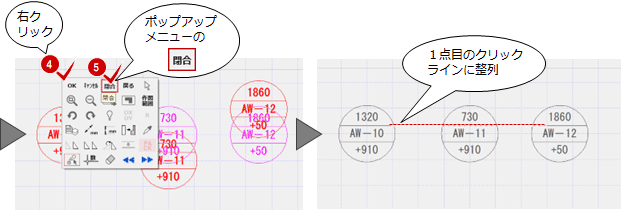

  3. ポップアップメニューの「閉合」または「OK」をクリックします。
    Ａ）１クリック目のライン上にそのまま整列する場合（ポップアップメニューの「閉合」）
    「閉合」の場合は、そのまま対象データが整列して終了します。

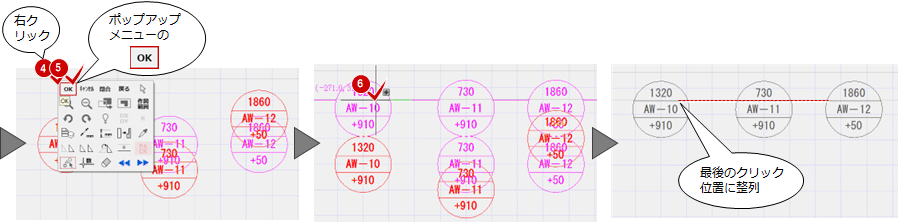

    Ｂ）整列する位置を改めて指定する場合（ポップアップメニューの「OK」）
    「OK」の場合は、整列するライン再度クリックします。そのライン上に整列して終了します。

メモ

平行な２線間の距離を調整します。通り芯等にも利用できます。

  1. 「移動」メニューの「線間補正」をクリックします。
  2. 対象となる１つ目の線分（要素１）をクリックして選択します。
  3. 対象となる２つ目の線分（要素２）をクリックして選択します。

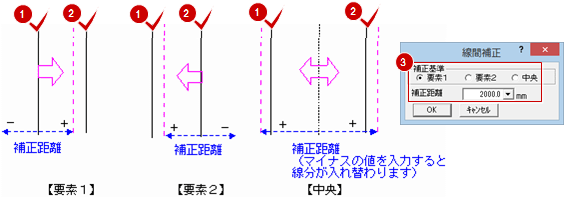

  4. 「線間補正」ダイアログの「補正基準」とその距離について、仮配置ラインを参考に設定します。
    補正基準とした要素が移動しない基準線分となり、残りの線分が移動します。
    「中央」の場合、２線間の中線が基準となり、両線分が移動します。
  5. 実行するときは「OK」をクリックします。
  6. 線間の距離が変更されます。
    　

メモ
