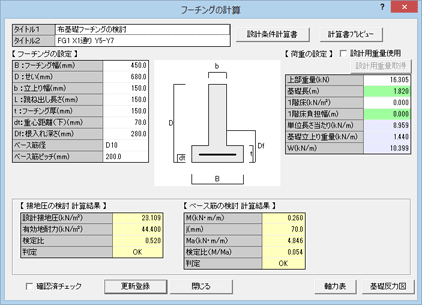

フーチングの計算ダイアログ

「フーチングの計算」ダイアログでは、布基礎のスパンごとにフーチング部における長期荷重時の計算を行うために必要な材（幅、せい、根入れ深さなど）を設定して、判定を確認します。

なお、偏心布基礎のねじりモーメントに対する検討はできません。

共通の項目A630880_kkf_sec04

画面上部
タイトル1 タイトル2	計算書の1行目、2行目に表記するタイトルを入力します。
設計条件計算書	建物概要や使用材料、設計荷重など、梁と基礎の計算書以外の指定した計算書をプレビュー表示します。印刷も実行できます。
計算書プレビュー	選択している基礎の計算書をプレビュー表示します。印刷も実行できます。
画面下部
確認済チェック	選択している基礎に確認済みの印を付けます。ONにすると、「部材算定結果」ダイアログの「結果」が「未」→「済」になります。
更新	個別計算で変更した内容を更新します。
更新登録	「個別」メニューの「基礎個別」で、「部材算定結果」ダイアログに表示される基礎が1つだけの場合に、「フーチングの計算」ダイアログで表示されます。個別計算で変更した内容を更新して、ダイアログを閉じます。
追加登録	「個別」メニューの「汎用計算」で、「個別計算」ダイアログの「追加・挿入」をクリックした場合に表示されます。設定した個別計算のデータが「個別計算」ダイアログの「登録データ一覧」に追加されます。
閉じる	「フーチングの計算」ダイアログを閉じます。「更新」または「更新登録」を実行していない場合、変更した内容は破棄されます。
前へ／次へ	「部材算定結果」ダイアログの一覧に表示されている次の基礎、または前の基礎の個別計算データを表示します。「更新」または「更新登録」を実行していない場合、変更した内容は破棄されます。
軸力表	選択している基礎の「軸力表」「軸力図」の計算書をプレビュー表示します。印刷も実行できます。 ※ 汎用計算の場合は表示されません。
基礎反力図	選択している基礎の「接地圧の検定」「基礎反力図」の計算書をプレビュー表示します。印刷も実行できます。 ※ 汎用計算の場合は表示されません。

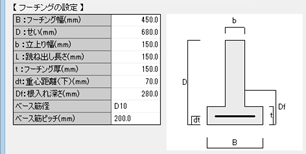

【フーチングの設定】A630880_kkf_sec01

B：フーチング幅 D：せい b：立上り幅 t：フーチング厚	姿図を参照して、各部の寸法を入力します。
L：跳ね出し長さ	「B：フーチング幅」「b：立上り幅」から逆Ｔ字型として自動計算します。偏心している場合は、直接数値を入力してください。
dt：重心距離（下）	フーチング部の主筋の重心からフーチング下端までの距離を入力します。
Df：根入れ深さ	地上からフーチング下端までの深さを入力します。
ベース筋径	フーチング部の主筋に使用する鉄筋の径を選択します。
ベース筋ピッチ	フーチング部の主筋を配筋する間隔を設定します。

【荷重の設定】A630880_kkf_sec02

設計用重量使用	基礎設計用重量（床面積1㎡当たりの建物重量）を使うときはONにします。「設計用重量取得」をクリックすると、「基礎設計用重量」ダイアログから建物重量の計算結果をもとに値をセットできます。 OFFのときは上部重量を使用します。 ※ 基礎伏図の場合は「初期設定：計算条件」の「基礎設計用重量を参照する」がONのとき、「フーチングの計算」ダイアログの「設計用重量使用」がONになります。
建物重量	「設計用重量使用」がONのとき、1㎡当たりの建物重量を入力します。「設計用重量取得」をクリックして、「基礎設計用重量」ダイアログの【布基礎の建物重量】の「採用」で値をセットできます。
負担幅	「設計用重量使用」がONのとき、建物重量を負担する幅を入力します。
上部重量	「設計用重量使用」がOFFのとき、上部重量を入力します。
基礎長	「設計用重量使用」がOFFのとき、上部重量を負担する基礎の長さを入力します。
1階床	「設計用重量使用」がOFFのとき、1階床の固定・積載荷重を入力します。初期値は「初期設定：固定荷重」の「1階床」と、「初期設定：積載荷重」の梁、柱、基礎用の「1階床」の合計がセットされます。
1階床負担幅	「設計用重量使用」がOFFのとき、1階床荷重の負担幅を入力します。基礎にかかる床荷重（耐力壁区画）があれば、その接する区画の中から最大の短辺の1/2を負担幅とします。基礎梁の両側とも床荷重を負担する場合は、負担幅を加算します。 ※「初期設定：計算条件」の「基礎設計用重量を参照する」がOFFの場合は、グリッドの基本ピッチの1/2が基礎梁片側の負担幅になります。
単位長さ当たり	基礎にかかる1mあたりの上部建物重量です。「設計用重量使用」がONのときは「建物重量 × 負担幅」、OFFのときは「上部重量 ÷ 基礎長＋ 1階床 × 1階床負担幅」の式よりセットされます。
基礎立上り重量	布基礎の立ち上がり部の1mあたりの重量です。「b:立上り幅 ×（D:せい－ Df:根入れ深さ）×24 」の式よりセットされます。 ※ b、D、Dfの単位：ｍ
W(kN/m)	フーチング部にかかる荷重の合計です。「単位長さ当たり＋基礎立上り重量」の式よりセットされます。
