図面作成

図面のレイアウトや加筆修正を行います。

「GLOOBEシート」メニューの「シート新規作成」が別ファイルで図面を作成するのに対して、「図面作成」はモデルデータ内に図面を作成します。
図面の更新やファイル起動の手間がないため、少人数で設計を進めるプロジェクトの場合に便利です。

Closed

図面を作成するM050710_zmn_sec01
  1. 「図面作成」メニューから「図面作成」を選びます。

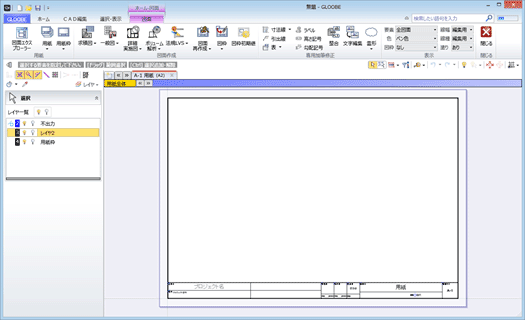

    「図面」タブが開きます。
    　
  2. 用紙枠を配置します。
    （操作については、「用紙枠を配置する」を参照）
  3. 図面を配置します。
    （操作については、「求積図：図面」「求積図：図・表」「一般図」「詳細・実施図」「ボリューム解析」「法規LVS：図面」「法規LVS：図・表」を参照）
  4. 「閉じる」をクリックすると、メインウィンドウに戻ります。
