一般図

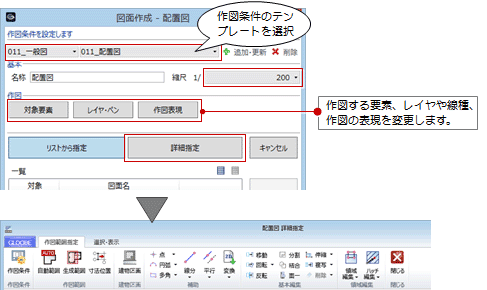

1. 「一般図」メニューから「配置図」を選びます。
2. テンプレートから作図条件を選びます。
   （作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
3. 「縮尺」を設定します。
4. 作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
5. 「詳細指定」をクリックします。
   「詳細指定」ウィンドウが開きます。
   （「リストから指定」の操作については、「リストから図面を選ぶには」を参照）
   　
6. 建物の配置領域にハッチングを描画する場合は、「建物区画」をクリックして入力します。
7. 「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
8. 「閉じる」をクリックします。

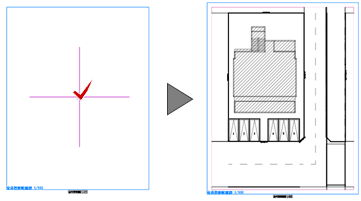

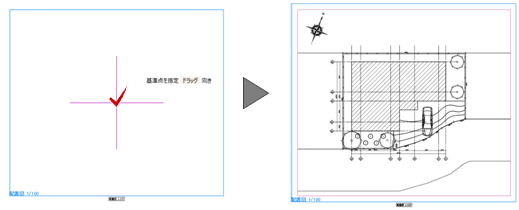

9. 図面の配置位置をクリックします。
   （詳しくは、「図面の配置方法について」を参照）


メモ

• 入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。
• テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。
• 「詳細指定」ウィンドウで線分などを入力した場合、2D要素は補助レイヤになり、「詳細指定」ウィンドウを閉じると破棄されます。必要な2D要素は、図面の配置後に入力してください。

指定階より上の建物モデルの投影図を作成します。

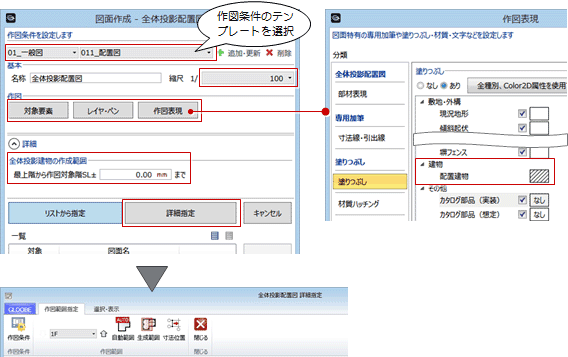

1. 「一般図」メニューから「全体投影配置図」を選びます。
2. テンプレートから作図条件を選びます。
   （作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
3. 「縮尺」を設定します。
4. 作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
   投影領域の塗りつぶしは、作図表現（塗りつぶし）の「配置建物」で設定します。

5. 「詳細」をクリックして、全体投影建物の作成範囲を設定します。
6. 「詳細指定」をクリックします。
   「詳細指定」ウィンドウが開きます。
   　
7. 対象階を確認します。
8. 「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
9. 「閉じる」をクリックします。
10. 図面の配置位置をクリックします。
    （詳しくは、「図面の配置方法について」を参照）
    　

メモ

• 投影した領域（配置建物）は、次の条件で作成されます。

作成範囲	上限：最上階 下限：「詳細」の「全体投影建物の作成範囲」で指定した作図対象階SLの増減レベル
対象オブジェクト	屋根、化粧材、軒、トップライト、ルーバー、笠木、柱、壁、梁、スラブ、カーテンウォール、サスペンドガラス、階段、スロープ、通常手摺、腰壁手摺、防水アゴ

• 投影した領域（配置建物）は、塗りつぶしなしの場合はクリップ領域となり、塗りつぶしありの場合は作図表現（塗りつぶし）の「配置建物」で設定した塗りつぶしで作図されます。
• 複数の建物グループがある場合は、「詳細指定」ウィンドウで建物グループと階を指定します。
  このとき、「カレント建物グループのみ作図」をONにするとカレントの建物グループのみが作図対象になります。各建物グループの階や描画レベルを合わせて作図したいときは、ONにして建物グループごとに作図し、重ね合わせて表現できます。
  　

1. 「一般図」メニューから「平面図」を選びます。
2. テンプレートから作図条件を選びます。
   （作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
3. 「縮尺」を設定します。
4. 作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
5. 「詳細指定」をクリックします。
   「詳細指定」ウィンドウが開きます。
   （「リストから指定」の操作については、「リストから図面を選ぶには」を参照）
   　
6. 対象階を確認します。

7. 「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
8. 他階の図面を作成したい場合は、対象階を変更して範囲を指定します。
9. 「閉じる」をクリックします。

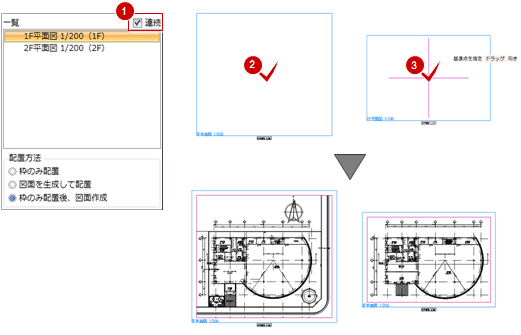

10. 「連続」がONであることを確認して、図面の配置位置を順にクリックします。
    （詳しくは、「図面の配置方法について」を参照）


メモ

• 入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。複数の階・面がある図面の場合は、全階まとめて作成することもできます。
• テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。
• 複数の建物グループがある場合は、「詳細指定」ウィンドウで建物グループと階を指定します。
  このとき、「カレント建物グループのみ作図」をONにするとカレントの建物グループのみが作図対象になります。各建物グループの階や描画レベルを合わせて作図したいときは、ONにして建物グループごとに作図し、重ね合わせて表現できます。
  　

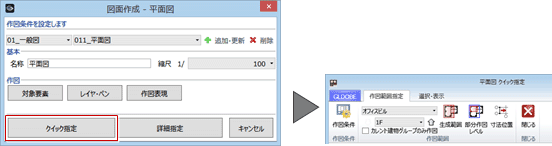

• 複数の建物グループがある場合は、「図面作成」ダイアログの「リストから指定」の部分が「クイック指定」になります。「クイック指定」は、生成範囲を指定すると、すぐに図面を配置する状態になります。


1. 「一般図」メニューから「断面図」を選びます。
2. テンプレートから作図条件を選びます。
   （作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
3. 「縮尺」を設定します。
4. 作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
5. 「詳細指定」をクリックします。
   「詳細指定」ウィンドウが開きます。
   （「リストから指定」の操作については、「リストから図面を選ぶには」を参照）

6. 作成したい断面をクリックします。
   または、「断面を開く」をクリックして、断面線を入力します。

7. 「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
8. 「閉じる」をクリックします。

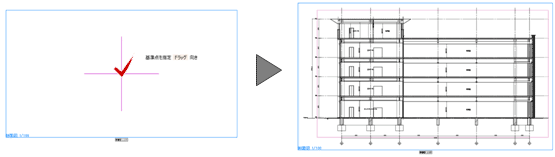

9. 図面の配置位置をクリックします。
   （詳しくは、「図面の配置方法について」を参照）


メモ

• 入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。
• テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。

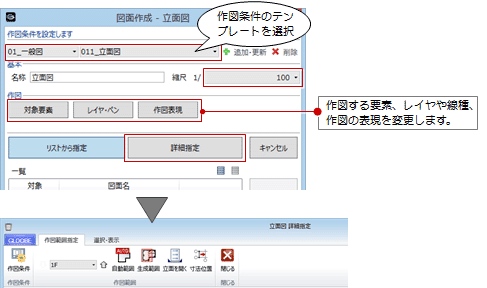

1. 「一般図」メニューから「立面図」を選びます。
2. テンプレートから作図条件を選びます。
   （作図条件のテンプレート登録については、「作図条件のテンプレートを作成するには」を参照）
3. 「縮尺」を設定します。
4. 作図する条件を変更する場合は、「対象要素」「レイヤ・ペン」「作図表現」をクリックします。
5. 「詳細指定」をクリックします。
   「詳細指定」ウィンドウが開きます。
   （「リストから指定」の操作については、「リストから図面を選ぶには」を参照）

6. 作成したい面（「東」「西」「南」「北」）をクリックします。
   または、「立面を開く」をクリックして、立面線を入力します。

7. 「生成範囲」をクリックして、用紙にレイアウトする範囲を指定します。
8. 「閉じる」をクリックします。

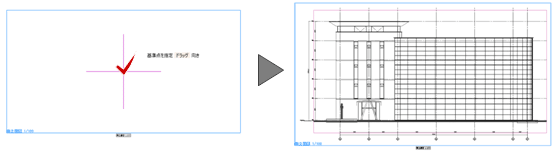

9. 図面の配置位置をクリックします。
   （詳しくは、「図面の配置方法について」を参照）


メモ

• 入力データから作図範囲を自動生成する場合は、「自動範囲」を使用します。
• テンプレートを選び直したいときや縮尺を変更したい場合は、「作図条件」をクリックします。

「一般図」メニューの「天井伏図」を使用します。

操作については、「平面図を配置する」「リストから図面を選ぶには」を参照してください。

図面作成前に、「仕上仕様」メニューの「天井伏図仕上符号」で天井仕上に符号を割り当てておく必要があります。

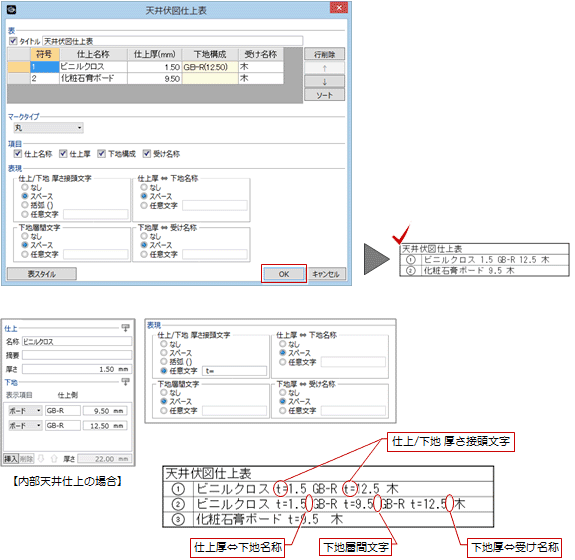

1. 「一般図」メニューから「天井伏図仕上表」を選びます。
2. ダイアログで項目や表現などを確認して、「OK」をクリックします。
3. 表の配置位置をクリックします。


メモ

• マークタイプについては、「天井伏図仕上符号の表現を変更するには」を参照してください。
  天井伏図仕上表の符号文字サイズは、「表スタイル」の「文字（データ）」タブで設定しているフォントサイズの60％になります。
• 「仕上/下地 厚さ接頭文字」などの表現については、「図面作成時に引出線を加筆するには」の「引出線の表現を設定する」を参照してください。
• 「表スタイル」については、「面積表の表記・サイズ・スタイルについて」を参照してください。

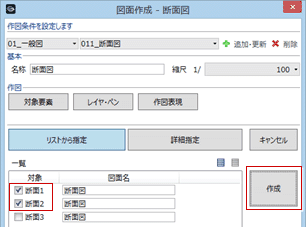

作図範囲を取り直す必要がない場合は、「リストから指定」の一覧で作成する図面のチェックをONにして「作成」をクリックすると、作図範囲を指定することなく、すぐに図面を配置できます。
　

メモ

• リストには、すでに作成されている図面が表示されます。
  「断面図」「立面図」の場合に新しい図面を作成したいときは、「詳細指定」をクリックして、「断面を開く」「立面を開く」で図面を作成します。

「対象要素」「レイヤ・ペン」「作図表現」で変更した作図条件をテンプレートに登録します。

1. 「図面作成」ダイアログの「追加・更新」をクリックします。

2. 登録するグループと名称を設定して、「OK」をクリックします。
   　

メモ

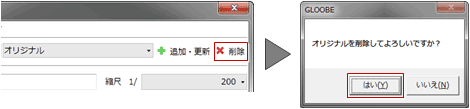

• テンプレートを削除する場合は、「削除」をクリックします。
