シート新規作成シートを開くシート更新／図面一括更新

1. 「GLOOBEシート」メニューから「シート新規作成」を選びます。

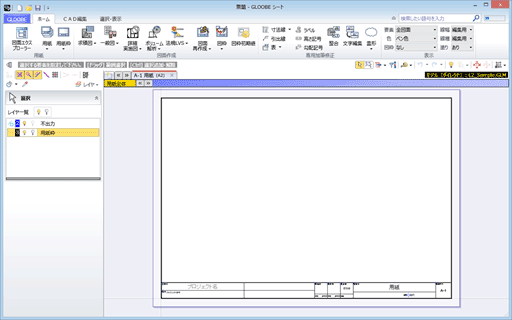

   シート画面が起動します。
   　
2. 用紙枠を配置します。
   （操作については、「用紙枠を配置する」を参照）
3. 図面を配置します。
   （操作については、「求積図：図面」「求積図：図・表」「一般図」「詳細・実施図」「ボリューム解析」「法規LVS：図面」「法規LVS：図・表」を参照）
4. クイックアクセスツールバーの「保存」をクリックしてシートファイルを保存します。
   （保存形式については、「シートファイルの保存形式について」を参照）

1. 「GLOOBEシート」メニューから「シートを開く」を選びます。
2. 作業中のモデルデータの作成済みシートが一覧表示されるので、開きたいシートファイルを選択して「開く」をクリックします。
   　

メモ

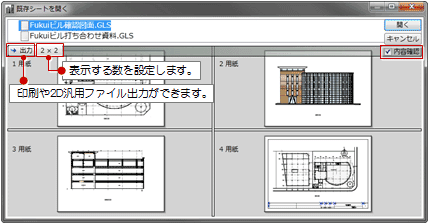

• 「内容確認」にチェックを付けると、図面がプレビュー表示されます。
  （「出力」については、「選択した用紙を連続印刷する」「選択した用紙をまとめて外部ファイルに出力するには」「選択した用紙をまとめてプレゼン用の2次元データに出力するには」を参照）
  　

1. 「GLOOBEシート」メニューから「シート更新」を選びます。
2. シートファイルが複数ある場合は、開きたいシートファイルを選択して「OK」をクリックします。
   「モデル⇒図面整合連動」画面が開きます。

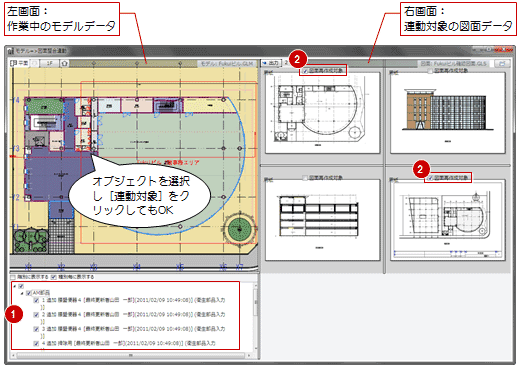

3. 左画面からは図面データに反映させるオブジェクト、また右画面からは変更を反映させる図面の「図面再作成対象」にチェックを付けます。

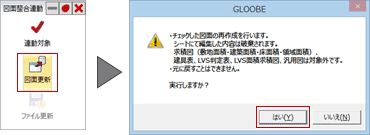

4. 「図面更新」をクリックして、確認画面で「はい」をクリックします。

5. 「ファイル更新」をクリックします。

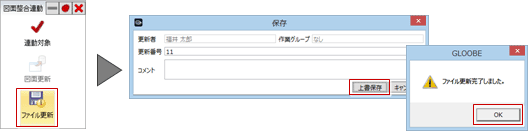

   「保存」ダイアログで「上書保存」をクリックし、確認画面で「OK」をクリックします。
   図面データの更新が完了しました。


メモ

• シートファイルが複数ある場合は、「モデル⇒図面整合連動」画面の「連動対象選択」をクリックして、シートファイルを切り替えます。


モデルを直接参照しているシートファイルに対して、まとめて図面再作成を行います。

1. 「GLOOBEシート」メニューから「図面一括更新」を選びます。

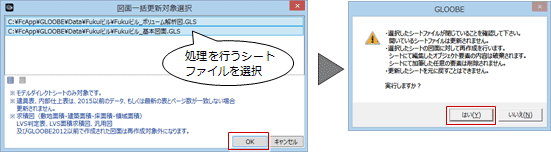

2. 更新を行うシートファイルを選択して「OK」をクリックします。
3. 確認画面で「はい」をクリックします。
   　

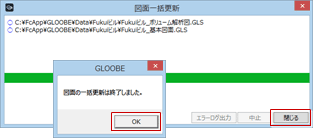

4. 終了の確認画面で「OK」をクリックして、「閉じる」をクリックします。
   　

メモ

• 図面一括更新の対象となるのは、保存時に「図面を保存」を選択したシートファイルのみです。保存時に「図面生成用モデルと図面を保存」を選択したシートファイルは対象外です。
  （保存形式については、「シートファイルの保存形式について」を参照）

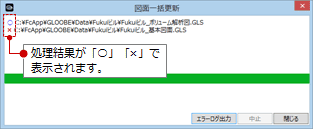

• シートファイルを開いていた場合など処理が失敗したときは、ダイアログのファイル名の前に「×」が表示されます。このとき、「エラーログ出力」をクリックすると、エラー内容を記載した「error.log」というファイルがモデルのフォルダ内に作成されます。
