構造連携

「構造連携」をクリックすると、構造連携に関する機能をまとめた「構造」タブが開きます。このステージで構造部材の確認や構造要素の追加を行い、構造系ソフトで読み込めるST-Bridgeファイルに出力します。

詳しい操作については、連携資料「構造連携」を参照してください。

ST-Bridge出力に必要な作業M360000_kzo_sec01

ST-Bridgeファイルとは、一般社団法人buildingSMARTが策定した構造データ連携用の中間ファイル形式です。

GLOOBEのモデルデータを構造系ソフトで読み込むには、ST-Bridgeファイルに構造要素が出力されている必要があります。必要な構造要素、参照されるGLOOBE側のデータと入力場所は、下表の通りです。

構造要素	GLOOBEデータ	入力場所
軸	構造軸	「構造軸作成」で作成、「構造軸交点移動」で編集
階	階設定	なし（「階設定」の階数を参照）
節点	節点	なし（構造軸の交点を参照）
配置情報	配置部材	なし（配置部材を参照）
断面情報	断面リスト	「断面リスト作成」で作成、「断面リスト編集」で編集、「断面リスト更新」でST-Bridgeファイルからリスト更新

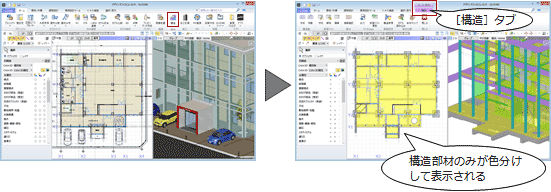

「構造」タブでは、自動的に部材の表示が切り替わります。

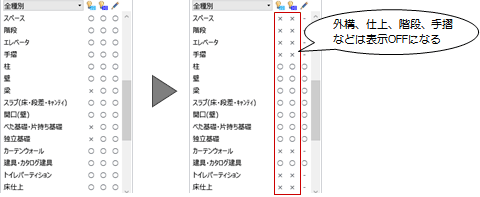

構造要素以外の部材は、2D／3Dともに自動的に非表示になります。

表示ONになる部材	柱、梁、壁、スラブ、ブレース、基礎、開口部
表示OFFになる部材	外構部材、仕上、階段、手摺など

表示ONになる部材の塗りつぶし色は、「構造表現」で変更できます。

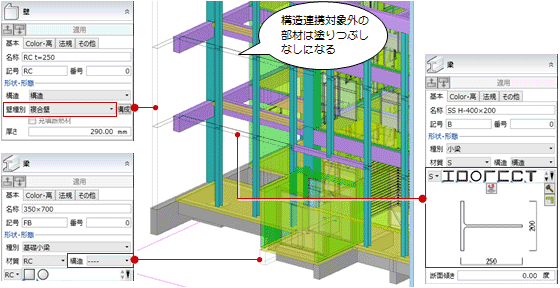

ただし、属性や形状によって構造連携の対象外となる部材は、2D／3Dともに塗りつぶしが「なし」になります。

塗りつぶし表示される部材	RC柱、RC壁、H鋼梁など
塗りつぶしなしになる部材	木柱、RC以外の壁、円弧形状のRC梁など

部材の塗りつぶしによって、連携するかどうかを判定できます。
なお、属性変更や形状編集で構造対象になると、自動的に塗りつぶし表示に変更されます。
　
