自動配置（詳細設定）

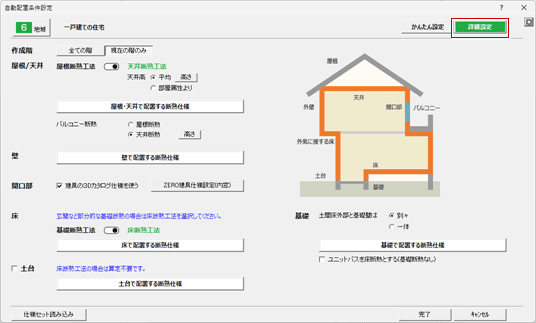

1. 「自動配置」をクリックします。

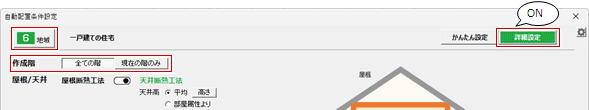

2. 「自動配置条件設定」ダイアログで、「詳細設定」をONします。
3. 地域を確認します。
4. 「作成階」で熱的境界を配置する対象の階を選びます。

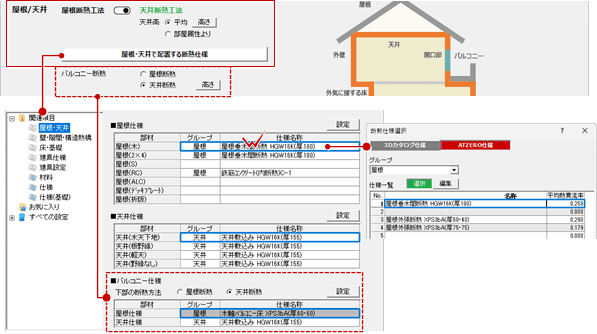

5. 「屋根／天井」で断熱工法を選択します。
6. 「屋根・天井で配置する断熱仕様」をクリックして、「専用初期設定：屋根・天井」で断熱仕様を確認・設定します。

7. 「バルコニー断熱」で自動配置される断熱の仕様を屋根仕様にするか、天井仕様にするかを設定します。
   ※ 自動配置されるバルコニーの断熱仕様は、「専用初期設定：屋根・天井」の「■バルコニー仕様」の仕様です。

   ※「断熱仕様選択」ダイアログでは仕様の登録もできます。登録方法については「断熱仕様登録」を参照してください。

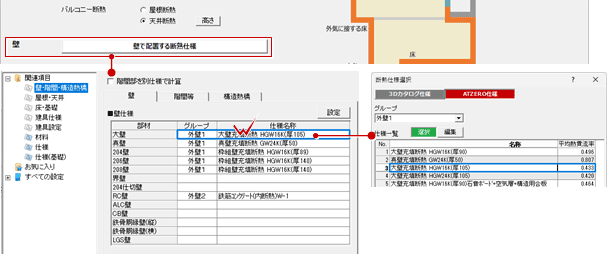

8. 「壁で配置する断熱仕様」をクリックして、「専用初期設定：壁・階間・構造熱橋」で断熱仕様を確認・設定します。

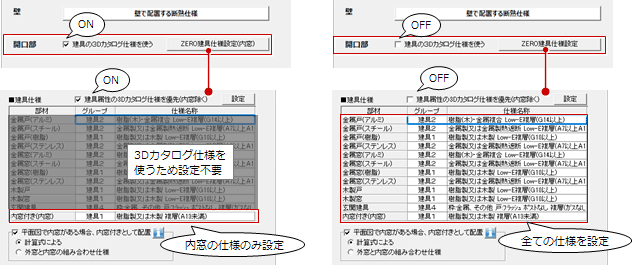

9. 「開口部」で建具の仕様を3Dカタログ仕様かZERO建具仕様のどちらで計算するかを設定します。
   「建具の3Dカタログ仕様を使う」がONの場合、「ZERO建具仕様設定（内窓）」で内窓のZERO仕様を設定します。
   OFFの場合は、「ZERO建具仕様設定」で窓・戸全てのZERO仕様を設定します。

   ※ 内窓の仕様は内窓の評価方法によって設定する内容が変わります。

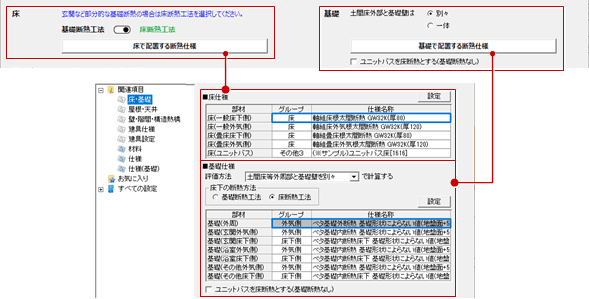

10. 「床」で断熱工法を選択します。
11. 「床で配置する断熱仕様」をクリックして、「専用初期設定：床・基礎」で床の断熱仕様を確認します。
12. 「基礎」の仕様を設定します。
13. 「基礎で配置する断熱仕様」をクリックして、「専用初期設定：床・基礎」で基礎の断熱仕様を確認します。

14. 「完了」をクリックすると、自動配置が実行されます。
    ※ 次回、「自動配置条件設定」ダイアログを開くと、今回設定した内容が表示されます。



メモ

• RC／S／SRC造の物件においては、柱や梁等の構造熱橋データは自動配置されないため、「境界」メニューの「構造熱橋」で入力する必要があります。
• 「専用初期設定：建具－建具仕様」の「平面図で内窓がある場合、内窓付きとして配置」がONで、内窓の仕様が未設定の状態で内窓付き建具に熱的境界を自動配置すると、以下のメッセージが表示され、仕様が未設定の熱的境界（建具）が配置されます（Ver.9.1以前のデータを読み込んだ場合など）。
  内窓の仕様を設定して配置し直すか、熱的境界（建具）の属性変更で仕様を設定してください。

• 熱的境界または参照データが入力されている場合、削除の確認画面で「はい」を選ぶと、現在の熱的境界と参照データを削除して再配置します。
  ただし、構造熱橋Hと構造熱橋Lの熱的境界データは自動配置しないので削除されません。
• リフォームプランの計画図物件データの場合、「断熱リフォーム区画考慮（部分断熱）」が表示されます。
  　ON：平面で指定されている区画（部分断熱）のみを対象として自動配置します。
  　OFF：プラン全体を対象として自動配置します。


地域		「物件初期設定：性能・地域条件－地域」設定されている省エネ地域が表示されます。 省エネ地域を変更すると、「物件初期設定：性能・地域条件－地域」の省エネ地域も変更されます。
一戸建ての住宅／ 共同住宅等		「専用初期設定：高さ」の「住宅種類」の設定が表示されます。 「物件初期設定より」がONの場合は、「物件初期設定：性能・地域条件－建物物事項」の「建て方」の設定を参照します。 物件初期設定よりOFFの場合は、「一戸建て」または「共同住宅等」を選びます。
かんたん設定／ 詳細設定		設定モードを指定します。緑色が選択状態です。
作成階	全ての階	平面図に入力データがあるすべての階に熱的境界を配置します。
	現在の階のみ	自動配置を実行した階のみ熱的境界データを配置します。
屋根／天井		屋根と天井のどちらの断熱工法で計算するか設定します。 ・仕様名称をダブルクリックして仕様の変更・登録することができます。 　仕様の登録方法については、「断熱仕様登録」を参照してください。 ・バルコニー断熱は、屋根断熱と天井断熱のどちらを使用するか設定します。 「専用初期設定：屋根・天井」の「■バルコニー仕様」の内容で自動配置されます。
		【屋根断熱工法の場合】 「高さ」をクリックして、屋根断熱時、断熱材の下端が垂木より下がる場合、垂木下端から断熱材下端までの距離を設定します。

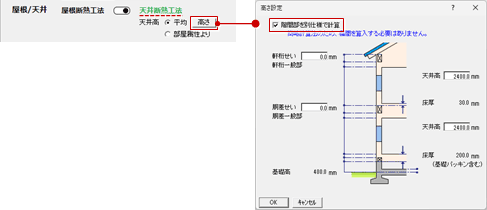

		【天井断熱工法の場合】 床から天井までの高さを設定します。 「天井高」は、軒桁一般部、壁、胴差一般部の高さの算出に使用されます。 ・「平均」がONの場合は、天井高に1階と1階以外の階の平均的な天井の高さを入力します。 　「熱的境界（壁）」ダイアログの「高さ」の初期値になります。 ・「部屋属性より」がONの場合は、平面図に入力されている部屋から天井高を取得します。 ・「高さ設定」ダイアログで「階間部を壁と別仕様にして計算」の設定が可能です。 　ONにした場合は、「専用初期設定：壁・階間・構造熱橋」の「階間部を壁と別仕様にして計算するには」を参照してください。
壁		壁の断熱仕様を設定します。 ・「壁で配置する断熱仕様」をして「専用初期設定：壁・階間・構造熱橋」ダイアログで配置する断熱仕様を設定・確認します。専用初期設定での仕様の変更や登録については「専用初期設定：壁・階間・構造熱橋」の「壁の仕様の初期値を変更するには」を参照してください。
開口部		建具の仕様を設定します。 ・「建具の3Dカタログ仕様を使う」がOFFの場合、ZERO建具仕様設定を使って自動配置します。 「ZERO建具仕様設定」をクリックして、「専用初期設定：建具仕様」ダイアログで部材の仕様を確認・設定します。詳しくは「専用初期設定：建具－建具仕様」を参照してください。 　※「3Dカタログ仕様」は、3Dカタログマスタに登録されている建具の「性能・積算」に登録されている建具、ガラスの仕様を使用します。 　※「ATZERO仕様」は、「専用初期設定：建具－建具仕様」に設定されている仕様を使用します。

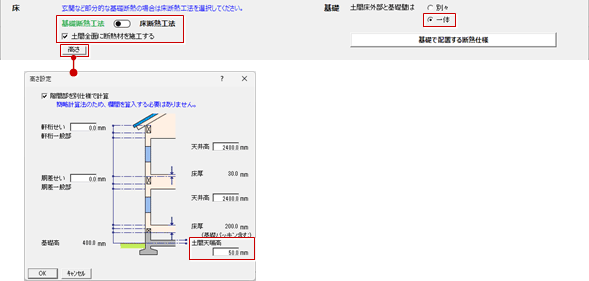

床		床断熱と基礎断熱のどちらの断熱工法で計算するか設定します。床断熱工法の場合は、床の仕様を設定します。 ・「床で配置する断熱仕様」をクリックして、「専用初期設定：床・基礎」ダイアログの「■床仕様」で配置する断熱仕様を確認・設定します。 専用初期設定での仕様の変更や登録については「専用初期設定：床・基礎」の「床の仕様の初期値を変更するには」を参照してください。 ・基礎断熱工法で「基礎」の土間床外部と基礎壁が「一体」の場合、「土間全面に断熱材を施工する」の設定が可能になり、「高さ設定」で「土間天端高」の設定が行えます。 「専用初期設定：床・基礎」の「基礎の仕様の初期値を変更するには」の「土間全面に断熱材を施工する」を参照してください。
基礎		土間床等の外周部の熱損失と基礎壁の熱損失を「別々」に評価する方法と、土間床等の外周部の熱損失と基礎壁（地盤面から400㎜）の熱損失を「一体」にとして評価する方法のどちらで計算するかを指定して断熱仕様を設定します。 ※ 評価方法については、「基礎等の熱貫流率について【評価方法：土間床等外周部と基礎壁を別々】」「基礎等の熱貫流率について【評価方法：土間床等外周部と基礎壁を一体】」を参照してください。 ・「基礎で配置する断熱仕様」をクリックして、「専用初期設定：床・基礎」ダイアログで選択している評価方法と配置する断熱仕様を確認・設定します。 専用初期設定での仕様の変更や登録については「専用初期設定：床・基礎」の「基礎の仕様の初期値を変更するには」を参照してください。 ・「ユニットバスを床断熱とする（基礎断熱なし）」については「基礎の仕様の初期値を変更するには」を参照してください。
土台		チェックのON、OFFで土台の配置を設定します。ONの場合は土台の断熱仕様を設定します。 ・「土台で配置する断熱仕様」をして、「専用初期設定：壁・階間・構造熱橋」ダイアログの「階間等」タブで配置する断熱仕様を確認・設定します。 専用初期設定での仕様の変更や登録については、「専用初期設定：壁・階間・構造熱橋」の「壁の仕様の初期値を変更するには」を参照してください。
「関連設定」		ダイアログの項目に関連する初期設定を確認できます。ツリーに「関連項目」が表示され、関連する分類項目が表示されます。
仕様セット読み込み		「専用初期設定：仕様セット」で登録されている断熱仕様を読み込んで自動配置を実行します。

メモ

• 「仕様セット読み込み」をクリックしたとき、「専用初期設定：仕様セット」に仕様セットが登録されていない場合、以下のメッセージ画面が表示されます。

  「OK」をクリックして「仕様セット読み込み」ダイアログで「編集」をONにします。「タイプ」から名称を設定して各部材の断熱仕様を設定して仕様セットに登録します。
  ※「仕様セット読み込み」ダイアログで登録した仕様セットは、「専用初期設定：仕様セット」に反映されます。
  ※ 仕様セットの登録方法については、「専用初期設定：仕様セット」の「仕様セットを登録するには」を参照してください。


熱的境界	モード	配置条件		方位
壁		外壁部分（外部部屋の外部側は除く） ・ 壁種別ごとに区切る ・「天井高」が「部屋属性より」の場合、FLからの天井高が異なる部屋境界で区切る ・ 開口面積は、建具の上端が含まれる壁属性に入れる		各方位別
		出が500㎜以上、または地袋付き（出窓壁属性の「地袋」ON）の出窓壁 ・ 出窓壁が取り付く外壁面積から出窓壁のくり抜き領域分を減算 ・ 出窓壁の出が500㎜未満のときは、出窓壁が取り付く外壁面積から出窓壁の建具分を減算
		「屋根断熱」の場合、熱的境界（妻壁）を配置
建具		外部建具（外部部屋の外壁上は除く、出窓壁の建具は含む） ・ 建具属性の「日射遮蔽措置」が「障子」「外付けブラインド」の場合、「ガラス」の「装飾」に連携 ・ 雨戸付、シャッター付、内障子付の場合、「U値」の「付属部材の熱抵抗」に連携 ※「ガラス仕様・装飾と付属部材の連動について」を参照		各方位別
		屋根伏図の妻壁の位置にある部屋内部の建具（窓） ・ 自動配置条件が屋根断熱・天井断熱にかかわらず、建具（窓）に対して熱的境界（建具）が配置される
		トップライト		上面
		ドーマの建具、ガラスブロック		各方位別
床		「床断熱工法」の場合、1Fの床部分 ・「U値」の「温度差係数」は「床下側（0.7）」となり、床下側の仕様が入る ・ 土間床の部屋は「外皮面積のみ計上」がONになる ・「ユニットバスを床断熱とする（基礎断熱なし）」がONの場合、浴室・ユニットバス部分は床の断熱仕様が入る		下面
		「基礎断熱工法」の場合は、「外皮面積のみ計上」がONになる
		外気に接する床部分（オーバーハングや、出が500㎜以上または地袋付きの出窓壁の床部分） ・「U値」の「温度差係数」は「外気側（1.0）」となり、外気側の仕様が入る
		「専用初期設定：自動配置条件」の「部屋毎に登録する」の「床」がONのときは、部屋ごとに配置される OFFのときは、同一仕様で、かつ「外皮面積のみ計上」の設定が同じ熱的境界がまとめられる
天井		バルコニー直下の部屋領域（「専用初期設定：屋根・天井」の「■バルコニー仕様」の「天井断熱」がON）		上面
		出が500㎜以上、または地袋付き（出窓壁属性の「地袋」ON）の出窓壁の天井部分 ・「天井（木天下地）」の仕様を配置
		「天井断熱工法」の場合、屋根が乗っている部屋領域 ・ 領域は部屋ごとに区切る ・ 天井勾配は自動取得しない
		トップライト・ドーマの開口面積は自動取得しない
		「専用初期設定：自動配置条件」の「部屋毎に登録する」の「天井」がONのときは、部屋ごとに配置される OFFのときは同じ仕様の熱的境界がまとめられる
屋根		バルコニー直下の部屋領域（「専用初期設定：屋根・天井」の「■バルコニー仕様」の「屋根断熱」がONのとき）		上面
		「屋根断熱工法」の場合、直上に屋根がある部屋領域（外部部屋部分は除く） ・ 屋根勾配を自動取得する ・ 屋根は、仕様・勾配が同じであれば合成される
		「屋根断熱」の場合、トップライトの開口面積が自動取得される（ドーマの開口面積は取得されない）
軒桁		「屋根断熱」の場合、屋根直下の熱的境界（壁）部分 ・ 屋根の高さ、天井高が異なる場合は分割		各方位別
胴差		屋根のかかっていない1Fの熱的境界（壁）部分		各方位別
		「天井断熱工法」の場合、屋根領域が部屋内部に接する部分 ・屋根の高さ、天井高が異なる場合は分割
土台		「基礎断熱工法」の場合、全外周部分（外部部屋の外部側は除く） ・「U値」の「温度差係数」はすべて「外気側（1.0）」		各方位別
		「床断熱工法」の場合、土間の部屋（FL＝0以上の床高の床断熱の部屋を除く） ・「U値」の「温度差係数」は、外周部が「外気側（1.0）」、床裏境界は「床下側（0.7）」
		・ FLより床高が低い部屋がある場合は区切る ・ 基礎パッキン高を「階間（一般部）」に加算
基礎		基礎の評価⽅法が 「⼟間床等外周部と基礎壁を別々」	「基礎断熱⼯法」の場合、全外周部分（外部部屋の外部側は除く）土間床外周部と基礎壁が配置される ・「U値」の「温度差係数」はすべて「外気側（1.0）」 ・基礎壁面積用の高さに「基礎⾼さ－土間床上端」の値をセット	各方位別
			「床断熱工法」の場合、部屋属性の床仕上がモルタルの部分 ・「ユニットバスを床断熱とする（基礎断熱なし）」がONの場合、浴室・ユニットバスの周囲には配置しない ・「U値」の「温度差係数」は、外周部が「外気側（1.0）」、床裏境界は「床下側（0.7）」 ・基礎壁面積用の高さに「基礎⾼さ－土間床上端」の値をセット
		基礎の評価⽅法が 「⼟間床等外周部と基礎壁を一体」	「基礎断熱工法」の場合、全外周部分（外部部屋の外部側は除く） ・「U値」の「温度差係数」はすべて「外気側（1.0）」 ・「土間全面に断熱材を施工する」がONのとき、外皮面積用の高さに「基礎高さ－スラブ天端高」の値をセット
			「床断熱工法」の場合、部屋属性の床仕上がモルタルの部分 ・「ユニットバスを床断熱とする（基礎断熱なし）」がONの場合、浴室・ユニットバスの周囲には配置しない ・「U値」の「温度差係数」は、外周部が「外気側（1.0）」、床裏境界は「床下側（0.7）」
			高さ400㎜を超える基礎のとき、「熱的境界（壁）加算分」に400㎜を超えた分の値をセット
居室区画		熱的境界の内側となる部屋の床 ・ 天井高さが2.1ｍ以上の部分は床があるとみなす ・ 吹き抜け部分の仮想床は各階の床面に設ける（仮想床からの天井高が2.1ｍ未満の場合を除く） ・部屋の属性「外部部屋」がONの部屋には、居室区画を配置しない		－
		部屋の属性「床仕上」がOFFの場合で階段が現階の部屋に入力されていない場合、「吹上等」をON

メモ

• 外皮面積を求めるための高さについては、「熱的境界の高さについて」を参照してください。
• 自動配置した熱的境界の方位は、次の優先順位で設定されます。


  1：配置図（1面）の方位マーク

  2：1がなければ平面図（1階）の方位マーク

  3：1、2がなければ画面の上が真北

• 基準一次エネルギー消費量を算出するのに必要な居室区画（床面積）は以下のようになります。
  部屋属性の「居室」チェックがONの場合、居室タイプ（主たる居室、その他の居室、非居室）は「部屋タイプ」を参照して自動配置されます。
  部屋属性の「居室」チェックがOFFの場合は、居室タイプは常に「非居室」となります。


居室タイプ	部屋属性の部屋タイプ	ハッチング
主たる居室	居間、台所、食事室 ※ リビングにつながるキッチンなど、建具等で区切られていない部屋を含む
その他の居室	洋室、和室、寝室、子供室 ※ これらに隣接する、区切られていない部屋を含む
非居室	上記以外
