自動配置

1. 「自動配置」をクリックします。

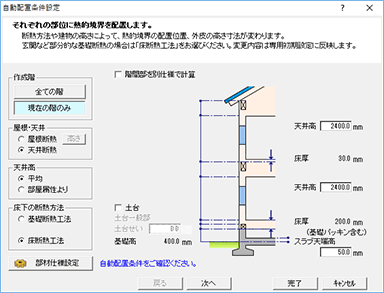

2. 「作成階」で熱的境界データを配置する対象の階を選びます。

全ての階	平面図に入力データがあるすべての階に熱的境界データを配置します。
現在の階のみ	自動配置を実行した階のみ熱的境界データを配置します。

3. 断熱方法や高さを設定します。
4. 階間部を壁と同じ仕様でまとめて計算したいときは、「階間部を別仕様で計算」をOFFにします。
   軒桁・胴差の仕様を壁と異なる仕様で計算したいときは、「階間部を別仕様で計算」をONにして「軒桁せい」「胴差せい」を設定します。
5. 土台の検討（土台の配置）が不要なときは、「土台」をOFFにします。
   土台の検討が必要なときは「土台」をONにして、「土台せい」を設定します。
6. 「部材仕様設定」をクリックして、自動配置する各部の断熱等の仕様を設定します。

   壁・階間・構造熱橋	外皮となる壁部分と構造熱橋の仕様の初期値を設定します。
   屋根・天井	外皮となる屋根と天井の仕様の初期値を設定します。
   	高さ	屋根断熱時、断熱材の下端が垂木より下がる場合、垂木下端から断熱材下端までの距離を設定します。
   床・基礎	外皮となる床と基礎の仕様の初期値を設定します。
   建具	外皮となる建具の仕様の初期値を設定します。
   材料	熱貫流率の計算で使用する各材料の熱伝導率と厚さ、外壁の空気層の熱抵抗値を登録します。
   仕様	各部位の構成材料を登録して実質熱貫流率を求め、熱的境界の仕様として登録します。
   仕様（基礎）	基礎部分で使用する熱的境界の仕様を登録します。

7. 「次へ」をクリックします。

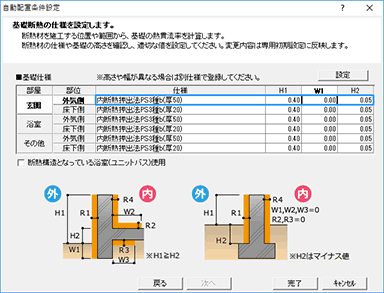

8. 1ページ目の「床下の断熱方法」で選択した工法の基礎仕様が表示されるので、仕様や各記号の位置の寸法値を確認します。
   変更する場合は、ダブルクリックして仕様や値を変更できます。

9. 「完了」をクリックすると、自動配置が実行されます。


メモ

• 1ページ目の項目で、天井/屋根の断熱は「専用初期設定：自動配置条件」、床下の断熱方法は「専用初期設定：床・基礎」、高さの設定は「専用初期設定：高さ」より連動します。
  ※ バルコニーの断熱方法は「専用初期設定：屋根・天井」の「■バルコニー仕様」で設定します。
  2ページ目の設定は「専用初期設定：床・基礎」より連動します。
  設定を変更して自動配置した場合は、その内容で専用初期設定が更新されます。

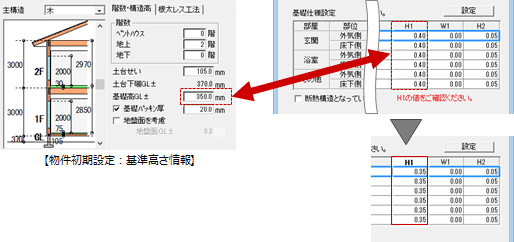

• 2ページ目の「基礎仕様設定」にセットされている「H1」の値が、「物件初期設定：基準高さ情報」の「基礎高」と異なる場合は、赤字のメッセージが表示されます。このときは、セルをクリックして「H1」の値を変更します。ただし、「0.40」を超える値は入力できません。

  ※「H2」は、「H1」を超える値を入力することができません。入力した場合、「H1」と同じ高さになります。

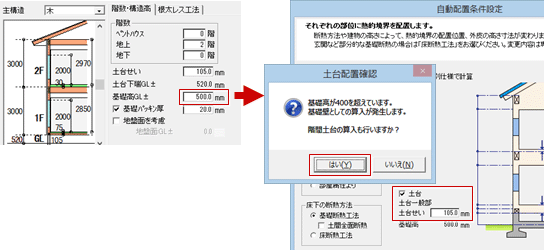

• 基礎高が400㎜を超えている場合、「専用初期設定：高さ」の「土台」がOFFでも、「自動配置」をクリックすると次の確認画面が開きます。土台の検討（土台の配置）が必要なときは、「はい」をクリックして「土台」をONにします。土台を検討（土台を配置）しないときは「いいえ」をクリックします。
  土台の検討が必要か不要かは、評価機関にご確認ください。

• RC／S／SRC造の物件においては、柱や梁等の構造熱橋データは自動配置されないため、「境界」メニューの「構造熱橋」のコマンドで入力する必要があります。
• 熱的境界データまたは参照データが入力されている場合、削除の確認画面で「はい」を選ぶと、現在の熱的境界データと参照データを削除して再配置します。
  ただし、構造熱橋Hと構造熱橋Lの熱的境界データは自動配置しないので削除されません。

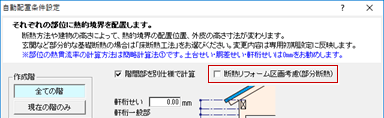

• リフォームプランの計画図物件データの場合、「断熱リフォーム区画考慮（部分断熱）」が表示されます。平面図で断熱化を指示した区画の範囲を読み込み、その範囲に外皮性能計算で設定した断熱仕様の熱的境界データが配置されます。


熱的境界	モード	配置条件	方位
壁		外壁部分（外部部屋の外部側は除く） ・ 壁種別ごとに区切る ・「天井高」が「部屋属性より」の場合、FLからの天井高が異なる部屋境界で区切る ・ 開口面積は、建具の中心の位置にある壁属性に入れる	各方位別
		出が500㎜以上、または地袋付き（出窓壁属性の「地袋」ON）の出窓壁部分 ・ 出窓壁が取り付く外壁面積から出窓壁のくり抜き領域分を減算 ・ 出窓壁の出が500㎜未満のときは、出窓壁が取り付く外壁面積から出窓壁の建具分を減算
		「屋根断熱」の場合、熱的境界（妻壁）を配置
建具		外部建具（外部部屋の外壁上は除く、出窓壁の建具は含む） ・ 建具属性の「日射遮蔽措置」が「障子」「外付けブラインド」の場合、「ガラス」の「装飾」に連携 ・ 雨戸付、シャッター付、内障子付の場合、「U値」の「付属部材の熱抵抗」に連携	各方位別

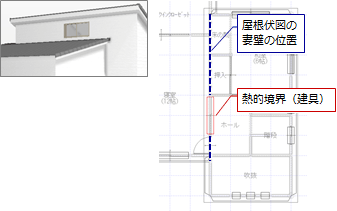

		屋根伏図の妻壁の位置にある部屋内部の建具（窓） ・ 自動配置条件が屋根断熱・天井断熱にかかわらず、建具（窓）に対して熱的境界（建具）が配置される
		トップライト	上面
		ドーマの建具、ガラスブロック	各方位別
床		「床断熱工法」の場合、1Fの床部分 ・「U値」の「温度差係数」は「床下側（0.7）」となり、床下側の仕様が入る ・ 土間床の部屋は「外皮面積のみ計上」がONになる ・「断熱構造となっている浴室（ユニットバス）使用」がONの場合、浴室・ユニットバス部分は床の断熱仕様が入る	下面
		「基礎断熱工法」の場合は、「外皮面積のみ計上」がONになる
		外気に接する床部分（オーバーハングや、出が500㎜以上または地袋付きの出窓壁の床部分） ・「U値」の「温度差係数」は「外気側（1.0）」となり、外気側の仕様が入る
		「専用初期設定：自動配置条件」の「部屋毎に登録する」の「床」がONのときは、部屋ごとに配置される。 OFFのときは、同一仕様で、かつ「外皮面積のみ計上」の設定が同じ熱的境界がまとめられる。
天井		バルコニー直下の部屋領域（「専用初期設定：屋根・天井」の「■バルコニー仕様」の「天井断熱」がONのとき）	上面
		出が500㎜以上、または地袋付き（出窓壁属性の「地袋」ON）の出窓壁の天井部分 ・「天井（木天下地）」の仕様を配置
		「天井断熱」の場合、屋根が乗っている部屋領域 ・ 領域は部屋ごとに区切る ・ 天井勾配は自動取得しない
		トップライト・ドーマの開口面積は自動取得しない
		「専用初期設定：自動配置条件」の「部屋毎に登録する」の「天井」がONのときは、部屋ごとに配置される。 OFFのときは同じ仕様の熱的境界がまとめられる。
屋根		バルコニー直下の部屋領域（「専用初期設定：屋根・天井」の「■バルコニー仕様」の「屋根断熱」がONのとき）	上面
		「屋根断熱」の場合、直上に屋根がある部屋領域（外部部屋部分は除く） ・ 屋根勾配を自動取得する ・ 屋根は、仕様・勾配が同じであれば合成される
		「屋根断熱」の場合、トップライトの開口面積が自動取得される（ドーマの開口面積は取得されない）
軒桁		「屋根断熱」の場合、屋根直下の熱的境界（壁）部分 ・ 屋根の高さ、天井高が異なる場合は分割	各方位別
胴差		屋根のかかっていない1Fの熱的境界（壁）部分	各方位別
		「天井断熱」の場合、屋根領域が部屋内部に接する部分 ・屋根の高さ、天井高が異なる場合は分割
土台		「基礎断熱工法」の場合、全外周部分（外部部屋の外部側は除く） ・「U値」の「温度差係数」はすべて「外気側（1.0）」	各方位別
		「床断熱工法」の場合、土間の部屋（FL＝0以上の床高の床断熱の部屋を除く） ・「U値」の「温度差係数」は、外周部が「外気側（1.0）」、床裏境界は「床下側（0.7）」
		・ FLより床高が低い部屋がある場合は区切る ・ 基礎パッキン高を「階間（一般部）」に加算
基礎		「基礎断熱工法」の場合、全外周部分（外部部屋の外部側は除く） ・「U値」の「温度差係数」はすべて「外気側（1.0）」 ・「土間全面断熱」がONのとき、外皮面積用の高さに「基礎高さ－スラブ天端高」の値をセット	各方位別
		「床断熱工法」の場合、部屋属性の床仕上がモルタルの部分 ・「断熱構造となっている浴室（ユニットバス）使用」がONの場合、浴室・ユニットバスの周囲には配置しない ・「U値」の「温度差係数」は、外周部が「外気側（1.0）」、床裏境界は「床下側（0.7）」
		高さ400㎜を超える基礎のとき、「熱的境界（壁）加算分」に400㎜を超えた分の値をセット
居室区画		熱的境界の内側となる部屋の床 ・ 天井高さが2.1ｍ以上の部分は床があるとみなす ・ 吹き抜け部分の仮想床は各階の床面に設ける（仮想床からの天井高が2.1ｍ未満の場合を除く）	－

メモ

• 外皮面積を求めるための高さについては、「熱的境界の高さについて」を参照してください。
• 自動配置した熱的境界データの方位は、次のA、B、Cの優先順位で設定されます。
  【A】配置図（1面）の方位マーク
  【B】Aがなければ平面図の同階の方位マーク
  【C】ABがなければ画面の上が真北

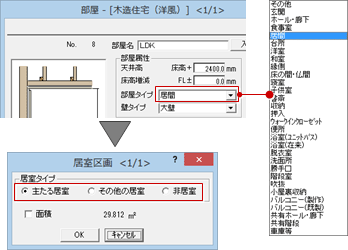

• 基準一次エネルギー消費量を算出するのに必要な居室区画（床面積）は、部屋属性の「部屋タイプ」を参照して自動配置されます。


居室タイプ	部屋属性の部屋タイプ	ハッチング
主たる居室	居間、台所、食事室 ※ リビングにつながるキッチンなど、建具等で区切られていない部屋を含む
その他の居室	洋室、和室、寝室、子供室 ※ これらに隣接する、区切られていない部屋を含む
非居室	上記以外
