初期設定
CAD操作や表示に関する作業環境や入力データの初期値などを設定します。
機能一覧
| 基本設定 | |

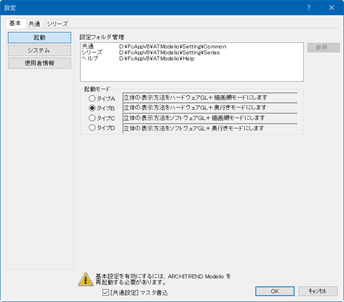

| 起動 | Modelioの起動時に参照するフォルダの設定、立体データの起動について設定します。 |
| システム | 自動バックアップ、画面の拡大、操作ガイドなど、Modelioのシステムについて設定します。 |
| 使用者情報 | 本システムを使用する人（ユーザー）の情報、プログラムの起動パスワードを設定します。 |
| 共通設定 | |
| 平面表示 | CAD画面の背景やデータの配色について設定します。 |
| 立体表示 | パース画面の背景、立体描画、レンダリング時の素材の質感、自動作成する画像の画質について設定します。 |
| 単位･数量 | 坪・帖の面積の換算率、面積の丸め、数量一覧と営業見積の部品の集計条件について設定します。 |
| パネル表示 | プログラムの起動後、「素材」「部品」「建具」で最初に表示するパネルを設定します。 |
| バリアフリー | 作成したプランのバリアフリーのチェック条件を設定します。 |
| 会社情報 | 使用者の所属する会社情報を設定します。 |
| その他 | 建具の入れ替え、シリーズ一覧で使用する画像、ピックモードの制御について設定します。 |
| シリーズ設定 | |
| マスタデータ | 参照中のシリーズに登録されている各マスタのファイル、使用するマスタタイプを設定します。 |
| 文字･寸法 | 部屋名、寸法文字、通り芯のフォント、色、スタイル、サイズなどを設定します。 |
| 記号 | 建具を入力したときに表示する建具記号について設定します。 |
| 基準高さ情報 | 建物の階数、各階の基準高（軒高、窓高、床厚、腰壁高、基礎高）を設定します。 |
| グリッド･壁厚 | CAD画面のグリッド、プランで使用する柱サイズ、壁厚を設定します。 |
| 内外仕様 | 使用する外装の素材、一括自動で配置する部材の初期値について設定します。 |
| 部材条件 | 出入口の建具枠、和室に内障子付きサッシの入力、太陽光パネルのモジュールサイズと自動配置の条件について設定します。 |
| 検索初期条件 | サッシの一覧で最初に表示する区分や、検索する部品と建具の条件を設定します。 |
| 素材･塗潰色 | CAD画面に表示する平面データの塗り潰し色、パース画面に表示する立体データの表示色を設定します。 |
| 立体表示設定 | 太陽光の位置、樹木を表現する画像、鳥瞰パースの切断高について設定します。 |
| 営業見積 | 営業見積で使用する見積方法、単価マスタ、消費税を設定します。 |
| 書き込み／読み込み | 新しいシリーズ設定としてマスタに書き込みます。読み込みは、登録されているシリーズ設定を選択して設定内容を読み込みます。 |
| 編集 | 登録されているシリーズ設定の名称、コメント、並び順を編集します。 |
「共通設定」マスタ書込について
共通設定（「平面表示」～「その他」）を、次回Modelio起動時以降も有効にするには、「共通設定」マスタ書込をONにして「OK」をクリックします。
OFFにして「OK」をクリックした場合、共通設定の変更内容は、Modelioを終了するまでは有効ですが、次回Modelio起動時には無効となります。
メモ
- 共通設定の変更内容は、「設定」ダイアログで「OK」をクリックすると使用中のModelio、および作業中のプランに反映されます。
- 「パネル表示」で設定する各パネルの初期状態の変更は、別のプランを開いたり、新規に作成したときから有効です。
- 「立体表示」で設定する「部品・建具の分割数」の変更内容を球、半球などの立体データに反映させるには、3Dツールバーの「立体の再作成」で立体を再作成してください。
